NOTE
Auf allen Bildschirmen zeigen schwarze Linien, dass kein Stromfluss vorhanden ist, grüne Linien
zeigen einen AKTIVEN Stromfluss an, gelbe Linien zeigen einen Zustand an, der außerhalb der
Toleranzwerte liegt.
NOTE
Die gezeigten Fenster sind repräsentative Beispiele des Systembetriebs. Die Bildschirmdaten
variieren je nach Systemaktivität zum Zeitpunkt der Beobachtung.
7.3.4 Leistungskarten-Bildschirm (Online-Modus)
Die folgende Abbildung zeigt den Hauptmenü- und den Leistungskarten-Bildschirm. Der
Leistungskarten-Bildschirm erscheint sofort nach Eingabe des Zugangscodes.
Der Leistungskarten-Bildschirm zeigt eine grafische Echtzeit-Darstellung des Betriebsstatus. Siehe die
folgende Abbildung.
Nummer 1) bezieht sich auf die Abbildung "Bildschirm 'kVA-Ausgabe' des Startbildschirms".
Nummer 2) bezieht sich auf die Abbildung "Bildschirm 'Durchschnittliche Effizienz' des
Startbildschirms".
Nummer 3) bezieht sich auf die Abbildung "Bildschirm 'Verbrauch' des Startbildschirms".

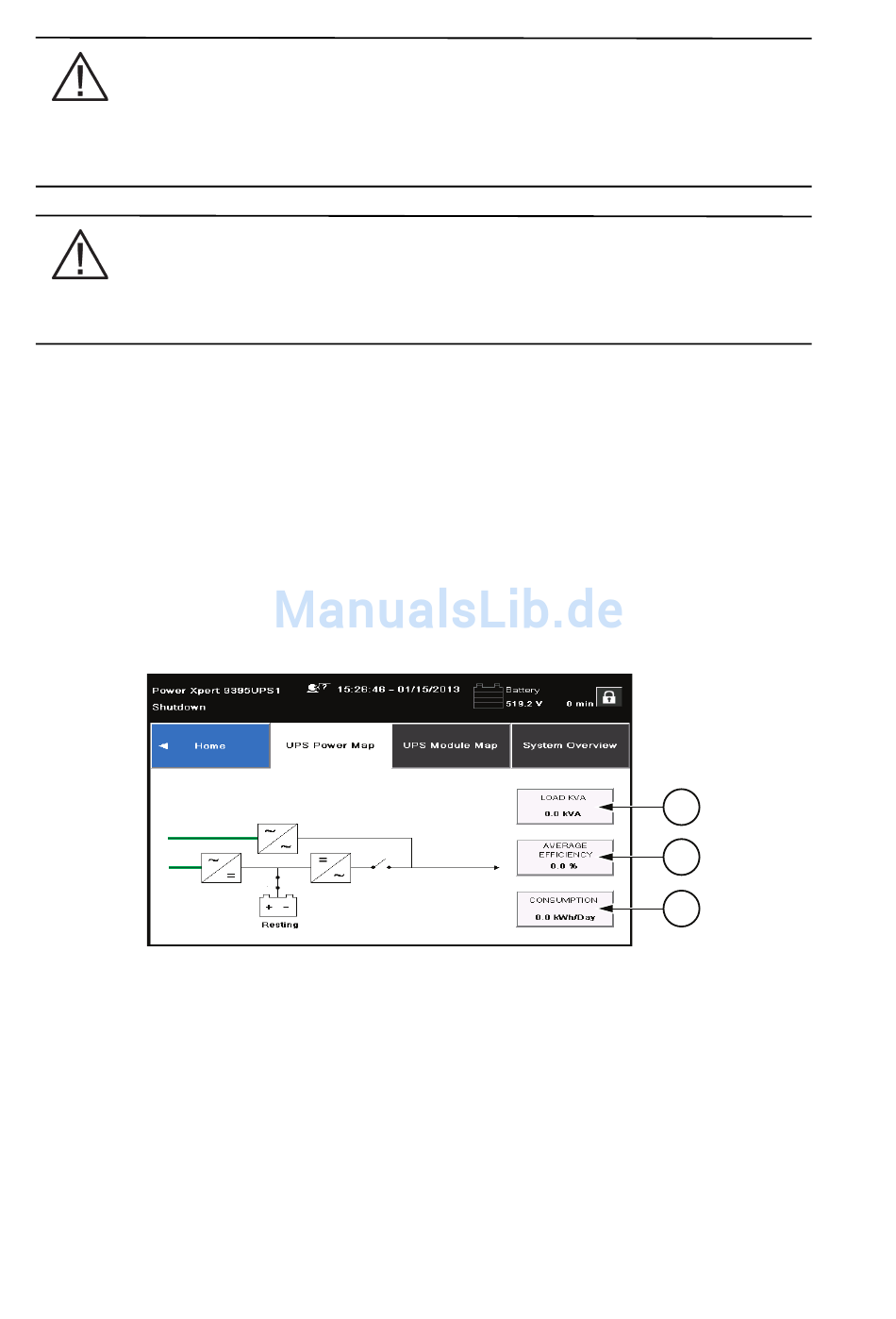

Abbildung 7-7. Hauptmenü- und Leistungskarten-Bildschirm (Online-Modus)
Das Berühren der Taste "LOAD kVA" zeigt den Bildschirm 'kVA-Ausgabe', der in der folgenden
Abbildung dargestellt wird.
P-164000477
Revision 003
9395P 750 kVA - 900 kVA und 1000 kVA - 1200 kVA
Benutzer- und Installationshandbuch
