7.3 Verwendung des farbigen Touchscreen-Bedienfeldes
In den folgenden Abschnitten wird das USV-Bedienfeld sowie die Überwachung und Steuerung des
USV-Betriebs beschrieben.
1

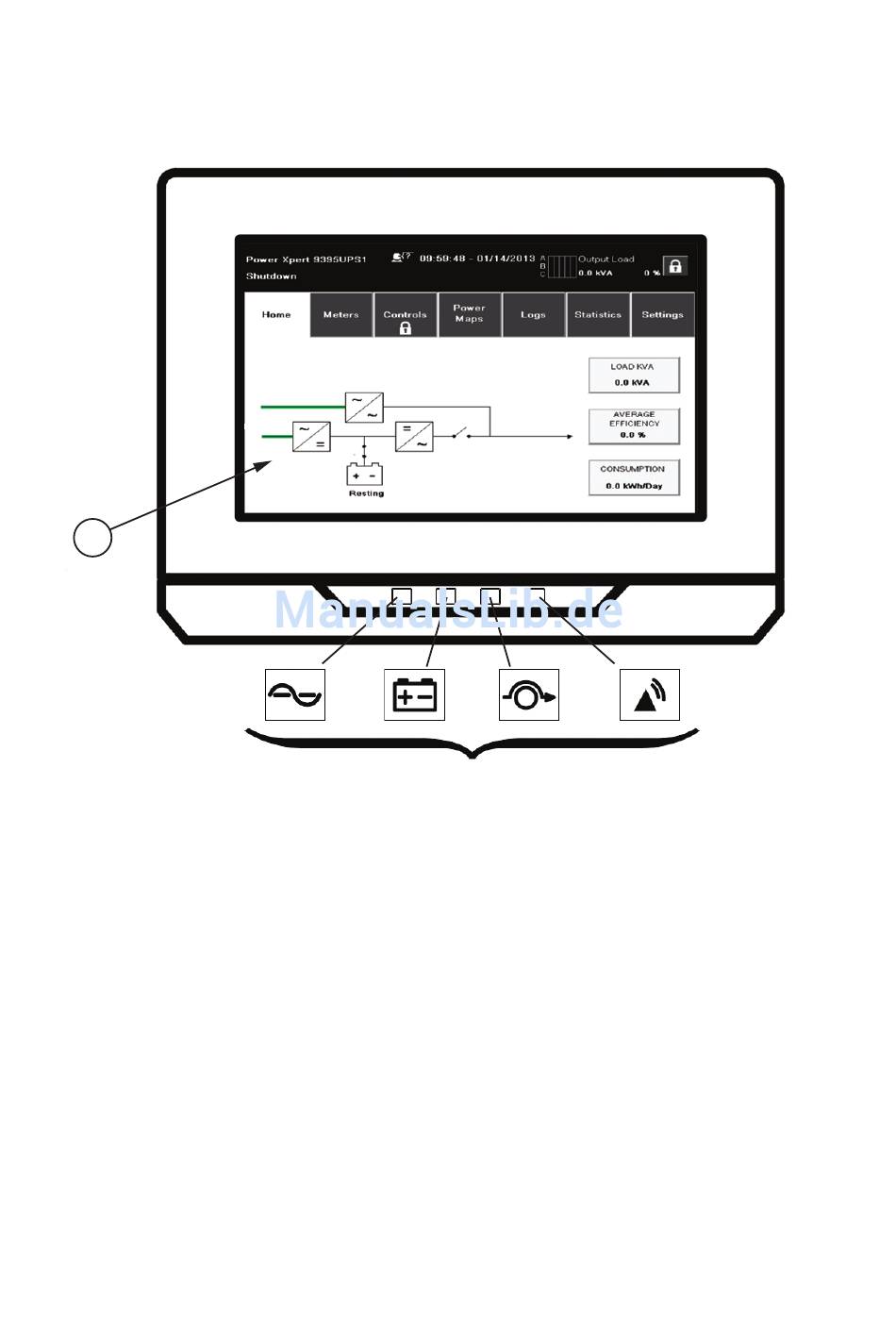

Abbildung 7-3. Farbiges Touchscreen-Bedienfeld für USV (typisch)
Das farbige Touchscreen-Bedienfeld besteht aus:
•
Einem Display mit farbigem Flüssigkristall-Touchscreen (1)
•
Einer horizontalen Reihe von LED-Anzeigen (2)
Vor dem Hochfahren des Systems zeigt das Bedienfeld ein Systemstatus-Fenster ähnlich dem in der
Abbildung oben an.
Wenn das Gerät eingeschaltet wird, zeigt das Fenster die obige Abbildung an. Wenn dem System
Strom zugeführt wird, wechselt die Anzeige zum Anmeldefenster, das in der Abbildung "Elemente des
Touchscreens" gezeigt wird.
P-164000477
Revision 003
9395P 750 kVA - 900 kVA und 1000 kVA - 1200 kVA
Benutzer- und Installationshandbuch
