1
2

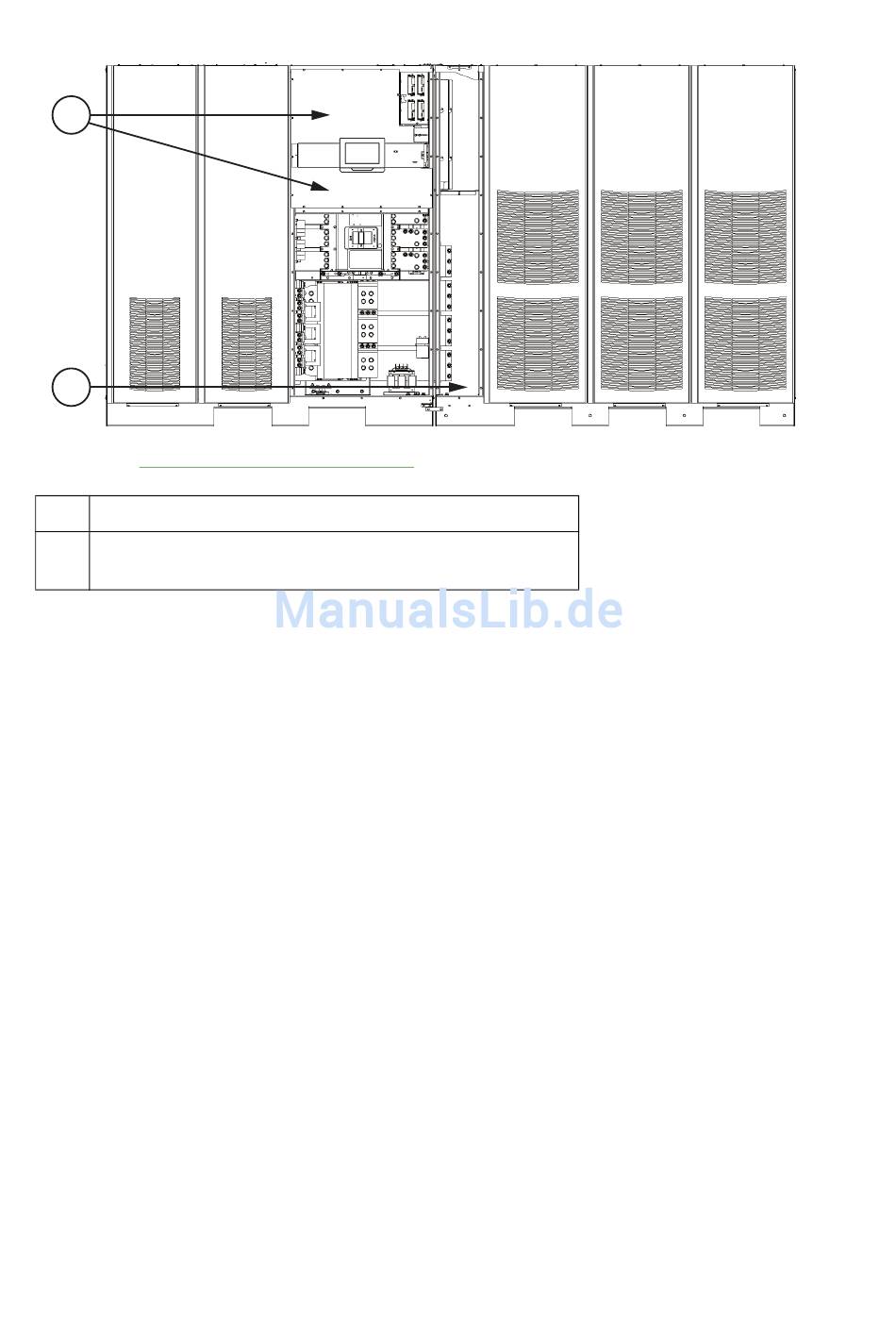

Abbildung 4-4.
Verbundene ISBM- und UPM-Sektionen
1
Schutzabdeckplatten
2
UPM-Kabelweg (Stromkabelleitungen sind in diesem Bereich
aufgewickelt)
11. Lokalisieren Sie den Befestigungssatz (in einem Verschlussbeutel verpackt, der an der linken
mittleren Platte der UPM-Sektion befestigt ist). Nehmen Sie zwei flache Klammern und Schrauben
aus dem Befestigungssatz. Richten Sie die Löcher in den flachen Klammern an den Löchern in der
oberen Rückseite und in der oberen Vorderseite der ISBM- und UPM-Schranksektionen aus.
Sichern Sie die Klammern mit den Schrauben aus dem Schraubensatz (siehe Abbildung 4-5)
12. Nehmen Sie eine flache Klammer und Schrauben aus dem Befestigungssatz. Richten Sie die
Löcher in den flachen Klammern an den Löchern im vorderen Sockel der ISBM- und UPM-
Schranksektionen aus. Sichern Sie die Klammer mit den Schrauben aus dem Schraubensatz (siehe
Abbildung 4-5)
13. Fahren Sie fort mit Abschnitt 4.4.
P-164000477
Revision 003
9395P 750 kVA - 900 kVA und 1000 kVA - 1200 kVA
Benutzer- und Installationshandbuch
42
