5 Installieren von Optionen und Zubehör
5.1 Installation einer optionalen Hot Sync CAN-
Brückenkarte
Optional kann eine Hot Sync Controller Area Network (CAN)-Brückenkarte (siehe Abbildung 5-1)
installiert werden, um Konnektivität für die Steuerung des Betriebsmodus eines Parallelsystems zu
gewährleisten. Darüber hinaus kann diese Karte genutzt werden, um optionale Geräte zur
Systemüberwachung, wie z. B. ein Remote Monitor Panel II, ein Relay Interface Module II, oder ein
Supervisory Contact Module II an die USV anzuschließen.

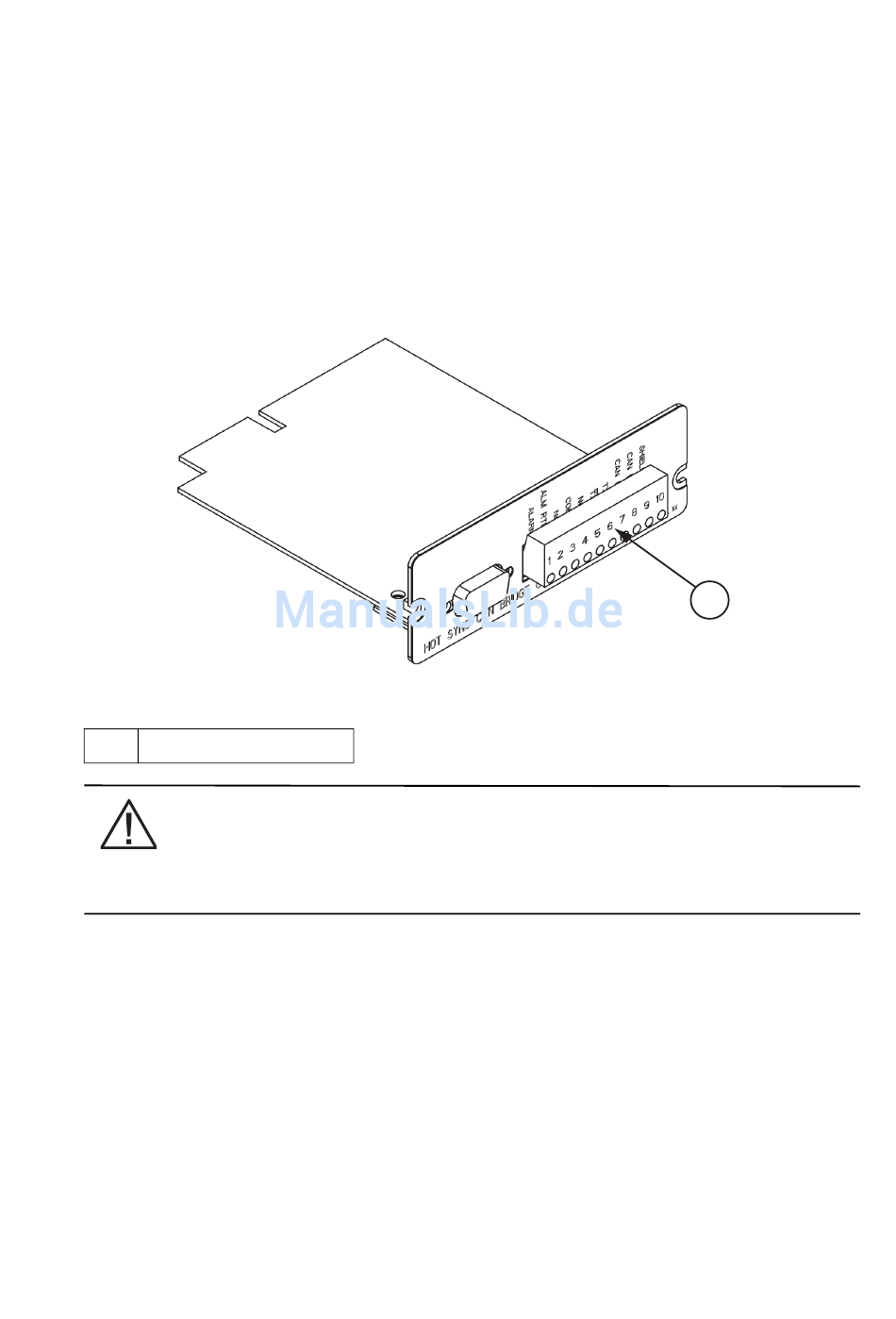

Abbildung 5-1. HotSync CAN-Brückenkarte
1
Plug-in-Klemmleiste J3
NOTE
In der USV kann nur eine Hot Sync CAN-Brückenkarte installiert werden. Mehrere CAN-Karten
werden von standardisierten verteilten Bypass-Systemen nicht unterstützt.
Gehen Sie zur Installation der Karte wie folgt vor:
1. Überprüfen Sie, ob das USV-System ausgeschaltet ist und sämtliche Stromversorgungsquellen
vom Netz getrennt wurden. Eine Anleitung zum Abschalten finden Sie in Kapitel Chapter 17: "UPS
operating instructions"
2. Entriegeln Sie die Vordertür und öffnen Sie sie (siehe Abbildung 4-1 auf Seite 31).
3. Falls Sie die internen Schnittstellenkabel durch die linke Schnittstellenkabeldurchführung
installieren, fahren Sie mit Schritt 4 fort; andernfalls fahren Sie mit Schritt 6 fort.
4. Entfernen Sie die obere Schraube und beiden unteren Schrauben, mit denen die linke Frontplatte
der USV befestigt ist (siehe Abbildung 4-2 auf Seite 32). Heben Sie die Frontplatte gerade an, um
sie aus der Aufhängungsklammer am oberen Ende des Schranks auszuhängen.
5. Lösen Sie die Schrauben, mit denen die Schutzabdeckplatte zur Abdeckung des X-Slot gesichert
wird, und entfernen Sie diese Platte. Bewahren Sie die Schrauben zur späteren Verwendung auf.
P-164000477
Revision 003
9395P 750 kVA - 900 kVA und 1000 kVA - 1200 kVA
Benutzer- und Installationshandbuch
