3. Verbinden Sie mithilfe der Befestigungen aus dem Befestigungssatz für externe Verdrahtung das
positive, negative und Erdungskabel vom Batterie-System oder -Trenner mit den Anschlüssen
ISBM-Sektion der USV-Batterie und der Erdung. Verwenden Sie bei Bedarf beide Anschlusssätze,
die in Abbildung 4-17 dargestellt sind. Anforderungen für Verkabelung und Anschluss finden Sie
unter Abschnitt 3.2.2 auf Seite 19.
4. Fahren Sie mit Schritt 6 fort.
5. Verbinden Sie mithilfe der Befestigungen aus dem Befestigungssatz für externe Verdrahtung das
positive, negative und Erdungskabel vom Batterie-System oder der Trennvorrichtung mit den
Anschlüssen der ISBM-Sektion der USV-Batterie und der Erdung. Verwenden Sie einen
Anschlusssatz für jeden UPM, wie in Abbildung 4-18 dargestellt ist. Anforderungen für Verkabelung
und Anschluss finden Sie unter Abschnitt 3.2.2 auf Seite 24.
6. Nach der Verkabelung des USV-Systems mit der Netzversorgung und dem Verbraucher, stellen Sie
sicher, das System gemäß den lokalen und/oder nationalen Vorschriften zu erden.
7 .
Wenn Sie Schnittstellenanschlüsse verkabeln, fahren Sie mit Abschnitt 4.9 fort; andernfalls fahren
Sie mit Schritt 8 fort.
8. Wenn die gesamte Verkabelung abgeschlossen ist, bauen Sie die Schutzabdeckplatte wieder ein,
die in Abschnitt 4.8.1 entfernt wurden. Sichern Sie diese mit den aufbewahrten Schrauben.
9. Installieren Sie beide in Abschnitt 4.8.1 entfernten Frontplatten und sichern Sie sie mit den
aufbewahrten Schrauben.

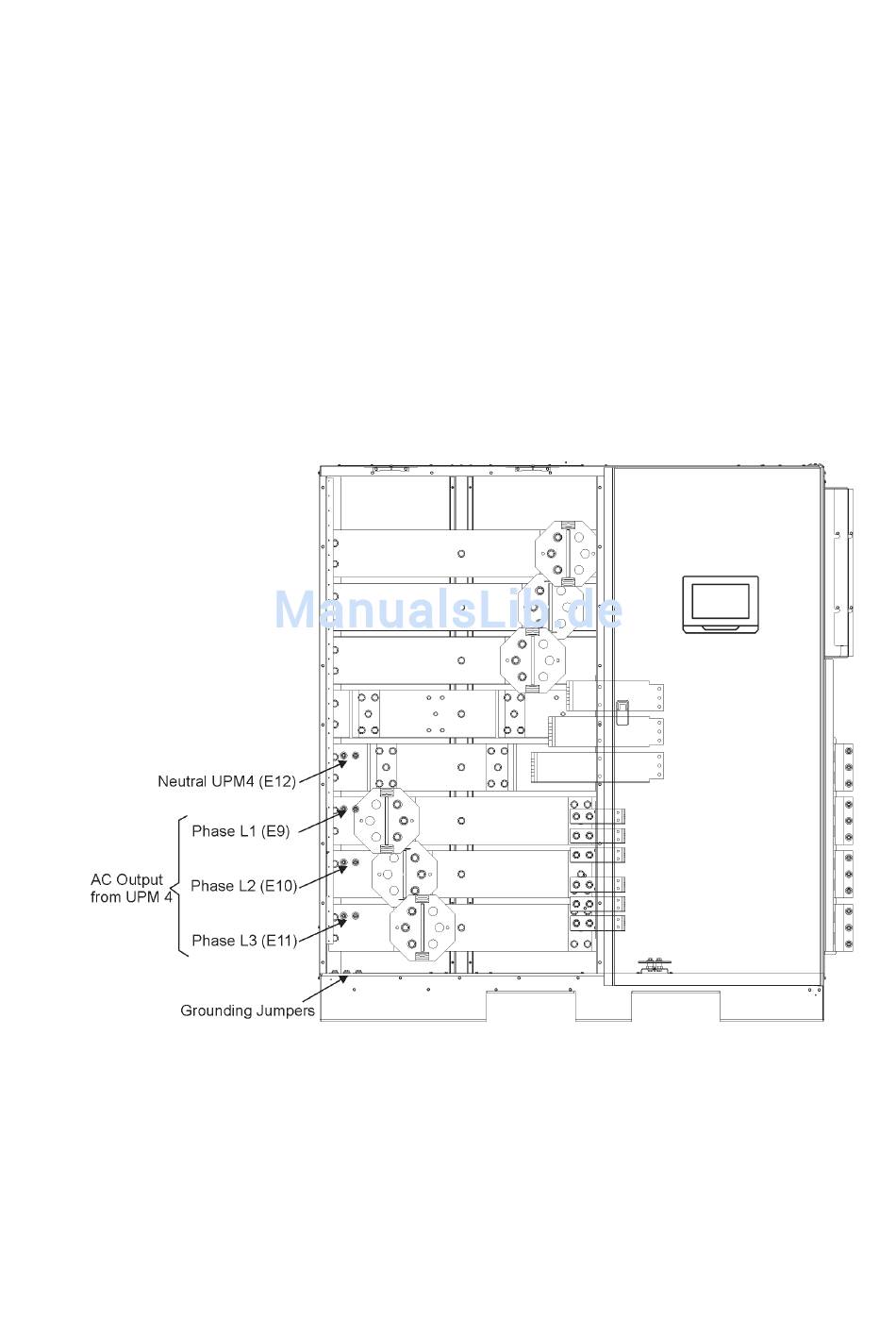

Abbildung 4-21. Vorderansicht separate Batterie
P-164000477
Revision 003
9395P 750 kVA - 900 kVA und 1000 kVA - 1200 kVA
Benutzer- und Installationshandbuch
61
