Die USV-Systeme überwachen die eigene Funktion sowie die eintreffende Netzspannung fortlaufend
und schalten bei Bedarf automatisch zwischen diesen Modi um. Lediglich die manuelle Umschaltung in
den Bypass-Modus ist durch den Bediener auszuführen. Die hochentwickelte Identifizierungs- und
Umschalt-Logik, mit der die USV-Systeme ausgestattet sind, gewährleistet, dass Änderungen des
Betriebsmodus automatisch und für den Verbraucher transparent ausgeführt werden, während die
internen Überwachungssysteme den aktuellen Betriebsmodus anzeigen. Folgende Systemereignisse
führen zu Umschaltungen der USV-Betriebsmodi:
•
Ein Befehl ist ein extern durch einen Bediener oder eine bestimmte Aktion ausgelöster Eingriff. Ein
Befehl bewirkt eine Umschaltung der USV-Systeme in andere Betriebsmodi; weitere Maßnahmen
müssen nicht ergriffen werden.
•
Eine Benachrichtigung ist ein kleineres Systemereignis, das eine Aktion des Bedieners erfordern
kann.
•
Ein Alarm ist ein Systemereignis, das eine unmittelbare Aktion des Bedieners erfordert.
In den nachfolgenden Abschnitten werden die Unterschiede zwischen den fünf parallelen
Systembetriebsmodi beschrieben. Dabei wird der Stromfluss für jeden Betriebsmodus anhand eines
Blockdiagramms verdeutlicht.
6.4.2 Normalmodus – Verteilter Bypass
Im Normalmodus wird die USV mit Netzstrom versorgt. Jede USV bereitet die eingehende
Wechselspannung auf und versorgt den Verbindungsschrank oder den Spannungsverteilungskasten
bei Parallelsystemen mit bis zu vier Modulen mit sauberer, geregelter Wechselspannung. Die
angeschlossene Verbraucherlast wird gleichmäßig unter den verfügbaren UPMs innerhalb des Systems
aufgeteilt.

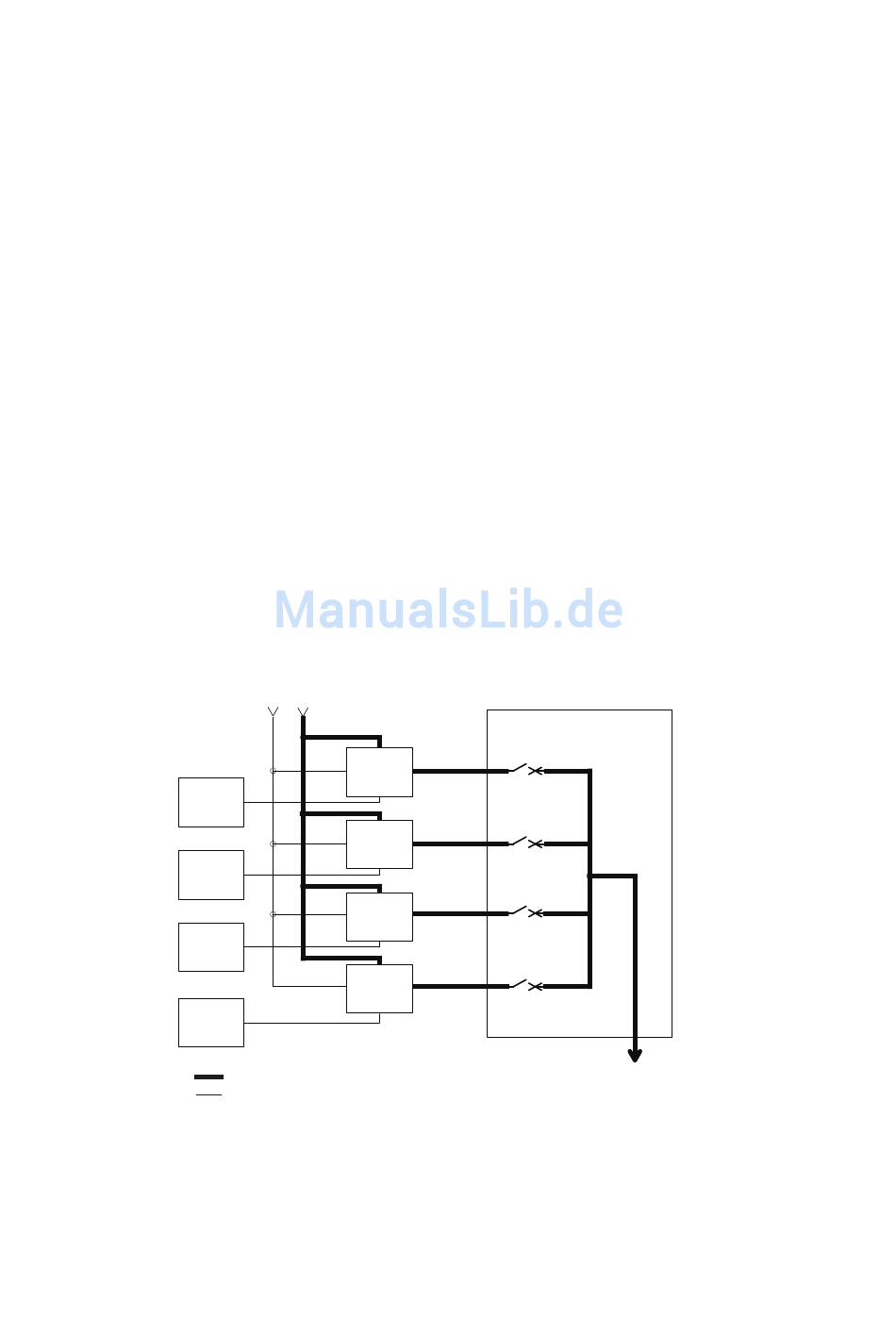

Abbildung 6-8 zeigt den Weg des elektrischen Stroms durch das Parallelsystem, wenn sich dieses im
Normalmodus befindet.
Bypass Input
Battery
Battery
Battery
Battery
Abbildung 6-8. Weg des Stroms durch die USV-Systeme im Normalmodus – Verteilter Bypass
Wenn der Wechselstrom der Netzversorgung unterbrochen wird oder außerhalb der Spezifikationen
liegt, schalten die USV-Systeme automatisch in den Batteriemodus, um den Verbraucher ohne
Unterbrechung weiterhin zu versorgen. Sobald der Netzstrom wieder zur Verfügung steht, schalten die
USV-Systeme in den Normalmodus.
