Farbiges Touchscreen-Bedienfeld; Abbildung 7-2. Farbiges Touchscreen-Bedienfeld (Typisch) - Eaton Power Xper 9395P UPS Benutzerhandbuch

7.2 Farbiges Touchscreen-Bedienfeld

Dieser Abschnitt beschreibt, wie der USV-Betrieb mit den verschiedenen Bildschirmen gesteuert und

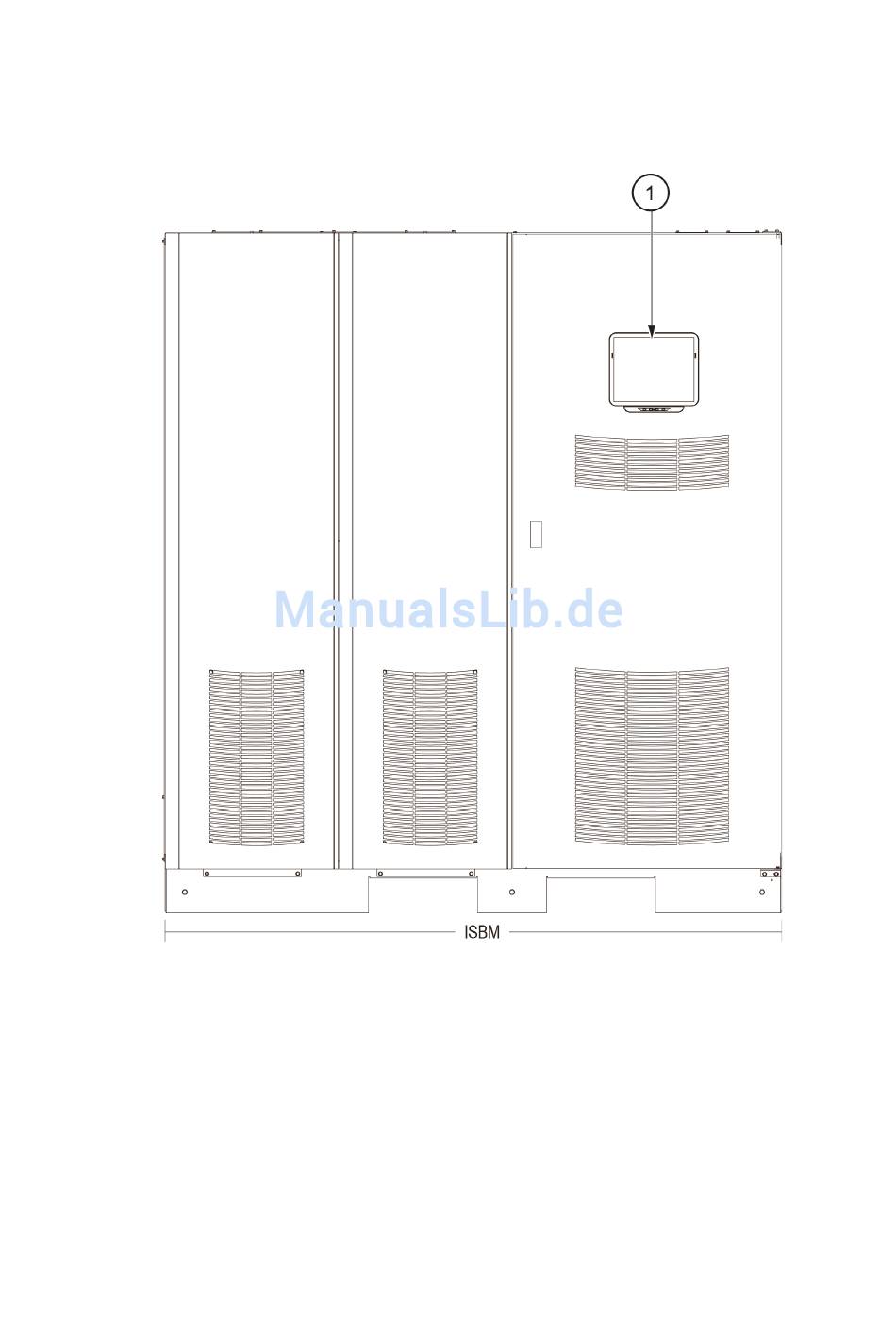

überwacht wird. Die folgende Abbildung zeigt die Lage des neuen serienmäßigen farbigen
Touchscreen-Bedienfeldes (1) an der Vordertür der USV. Eine Beschreibung des Bedienfeldes finden
Sie in Section 7 .3 "Verwendung des farbigen Touchscreen-Bedienfeldes" .

Abbildung 7-2. Farbiges Touchscreen-Bedienfeld (typisch)
