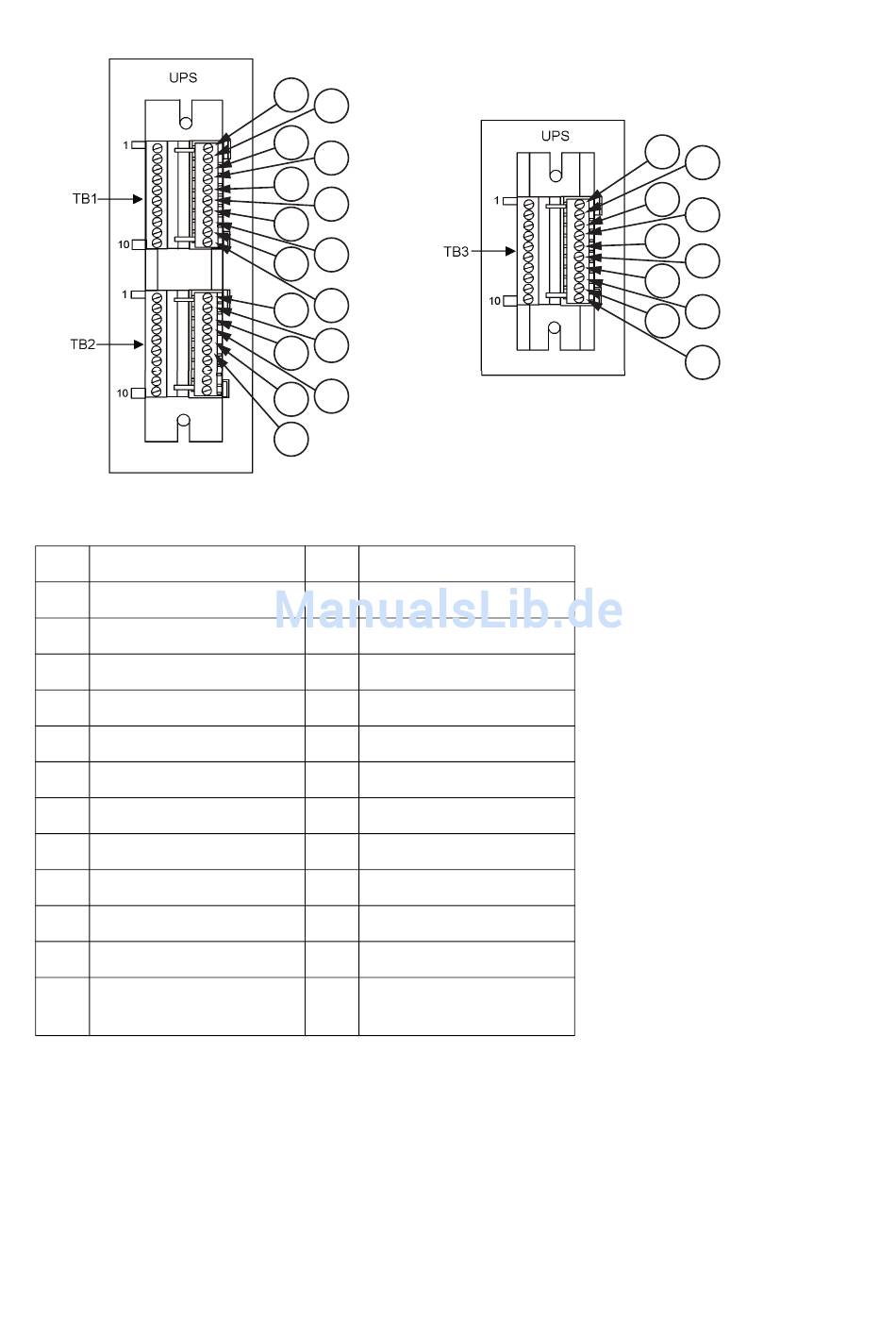

Abbildung 4-25. Anschlussleisten TB1, TB2 und TB3 Anschlussbelegungen

1 Externer EPO-Öffner
2 Externer EPO-Rücklauf
3 Externer EPO-Schließer
4 Externer EPO-Rücklauf
5 Batterie-Hilfskontakt
6 Batterie-Hilfsrücklauf
7 Batteriestromauslöser +
8 Batteriestromauslöser -
9 K3 AUX
10 K3 Hilfsrücklauf
11 Steckbare Verbindung
12 Steckbare Rückleitung
13 Alarmrelais (Öffner)
P-164000477
Revision 003
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
14 Alarmrelaisrücklauf
15 Alarmrelais (Schließer)
16 Alarmrelaisrücklauf
17 Gebäudealarm 1
18 Gebäudealarm 1 Rücklauf
19 Gebäudealarm 2
20 Gebäudealarm 2 Rücklauf
21 Gebäudealarm 3
22 Gebäudealarm 3 Rücklauf
23 Gebäudealarm 4
24 Gebäudealarm 4 Rücklauf
25 Gebäudealarm 5
26 Gebäudealarm 5 Rücklauf
9395P 750 kVA - 900 kVA und 1000 kVA - 1200 kVA
Benutzer- und Installationshandbuch
17
18
19
20
21
22
23
24
25
26
66
