6.2.3 Bypass-Modus
Wenn die USV eine Überlast, Lastfehler oder einen internen Fehler erkennt, schaltet sie automatisch in
den Bypass-Modus. Die Bypass-Quelle liefert die Netz-Stromversorgung direkt an den Verbraucher.
Abbildung 6-3 zeigt den Weg des elektrischen Stroms durch das USV-System, wenn sich dieses im
Bypass-Modus befindet.
CAUTION
Der Verbraucher ist nicht geschützt, während die USV sich im Bypass-Modus befindet.

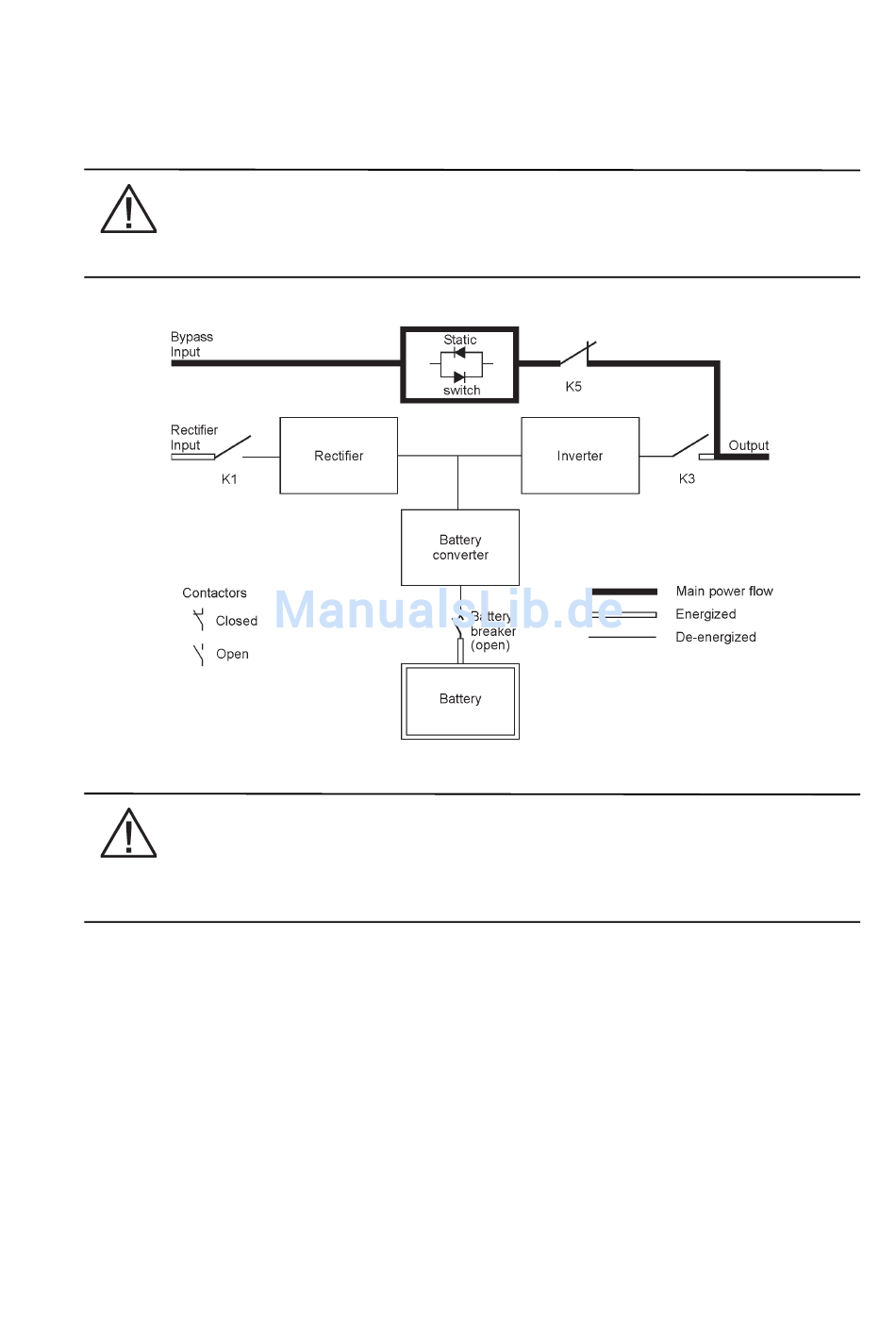

Abbildung 6-3. Weg des Stroms durch die USV im Bypass-Modus
NOTE
Auf einer USV, die als Eingangs-/Ausgangsmodul konfiguriert ist, sind der Bypass-Eingang, der
statische Schalter und Rückspeisungsschütz K5 nicht vorhanden.
Im Bypass-Modus bezieht der Ausgang des Systems dreiphasigen Wechselstrom direkt vom
Systemeingang. In diesem Modus ist der Ausgang des Systems nicht vor Spannungs- oder
Frequenzschwankungen oder Stromausfällen dieser Quelle geschützt. Für die Ladung steht zwar ein
gewisses Maß an Netzfilterung und Schutz vor Schaltspitzen zur Verfügung, jedoch steht im Bypass-
Modus keinerlei Stromaufbereitung oder Batterieunterstützung für den Systemausgang zur Verfügung.
Der interne Bypass besteht aus einem kontaktlosen, Silizium-Gleichrichter (SCR), einem statischen
Schalter (SSW) und einem Rückspeisungsschütz K5. Der statische Schalter ist für kontinuierliche
Betriebsbereitschaft ausgelegt und wird immer dann verwendet wird, wenn der Wechselrichter den
angeschlossenen Verbraucher nicht unterstützen kann. Der statische Schalter ist in Reihe mit dem
Rückspeisungsschütz geschaltet, und zusammen sind sie parallel zum Gleich- und Wechselrichter
verkabelt. Da der statische Schalter ein elektronisch gesteuertes Gerät ist, kann er umgehend
eingeschaltet werden, um den Verbraucher vom Wechselrichter abzunehmen, während das
Rückspeisungsschütz K3 sich öffnet, um den Wechselrichter zu isolieren. Der Rückspeisungsschütz ist
P-164000477
Revision 003
9395P 750 kVA - 900 kVA und 1000 kVA - 1200 kVA
Benutzer- und Installationshandbuch
87
