J3-10 (Blende)
Tabelle 5-2: Kabelanschlüsse für CAN-Brückenkarte

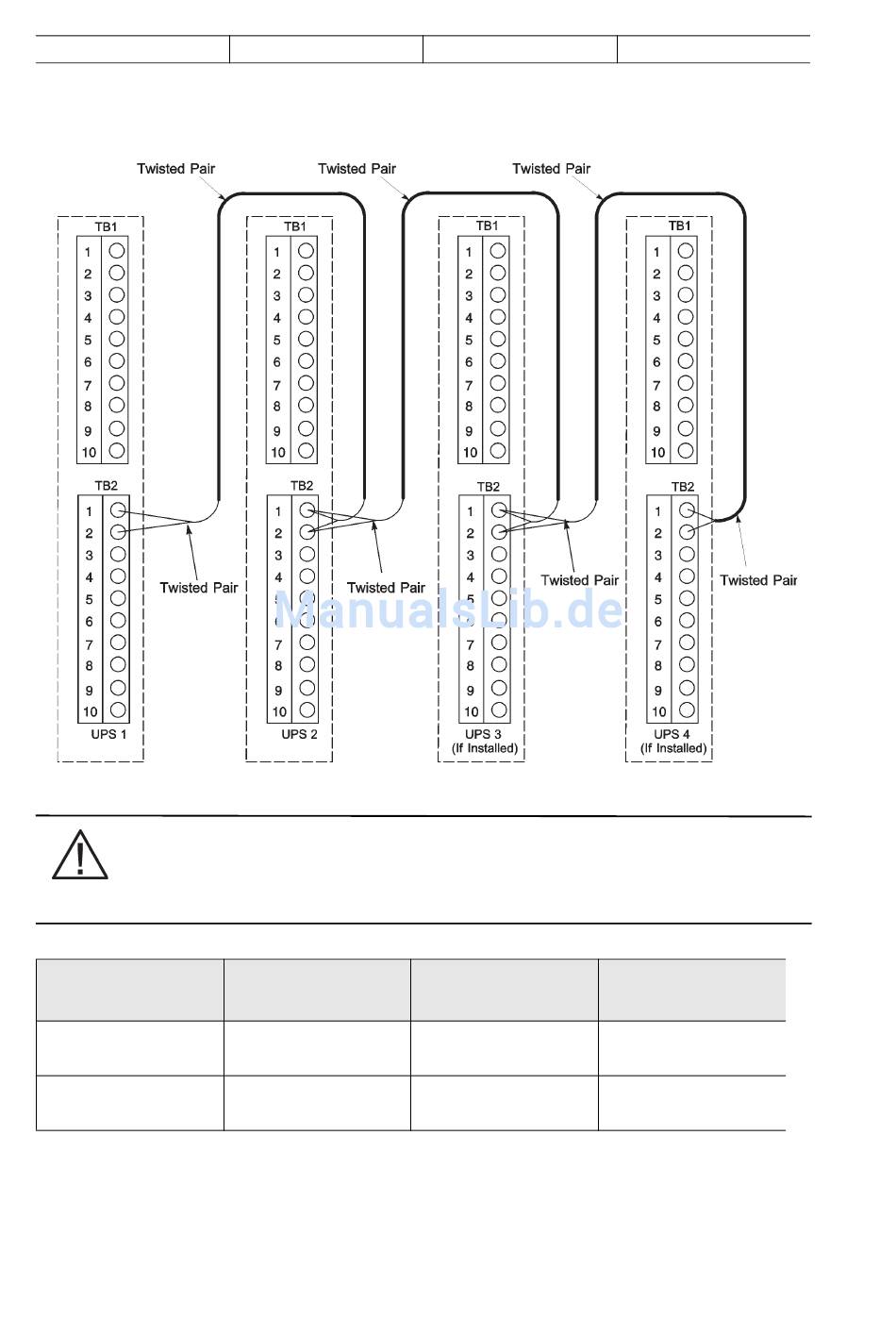

Abbildung 5-5. Steckbaren Verkabelung in Verteiltem Bypass-System ohne MOBs

NOTE
Verwenden Sie verdrillte Doppelleitungen zwischen der USV und den MOB-Hilfskontakten.
Von USV 1
TB2-1
(Ziehkette)
TB2-2
(Ziehkette)
Tabelle 5-3: Anschlüsse der steckbaren Verkabelung
P-164000477
Revision 003
J3-10 (Blende)
An USV 2
TB2-1
(Ziehkette)
TB2-2
(Ziehkette)
9395P 750 kVA - 900 kVA und 1000 kVA - 1200 kVA
Benutzer- und Installationshandbuch
J3-10 (Blende)
An USV 3 (falls
installiert)
TB2-1
(Ziehkette)
TB2-2
(Ziehkette)
J3-10 (Blende)
An USV 4 (falls
installiert)
TB2-1
(Ziehkette)
TB2-2
(Ziehkette)
