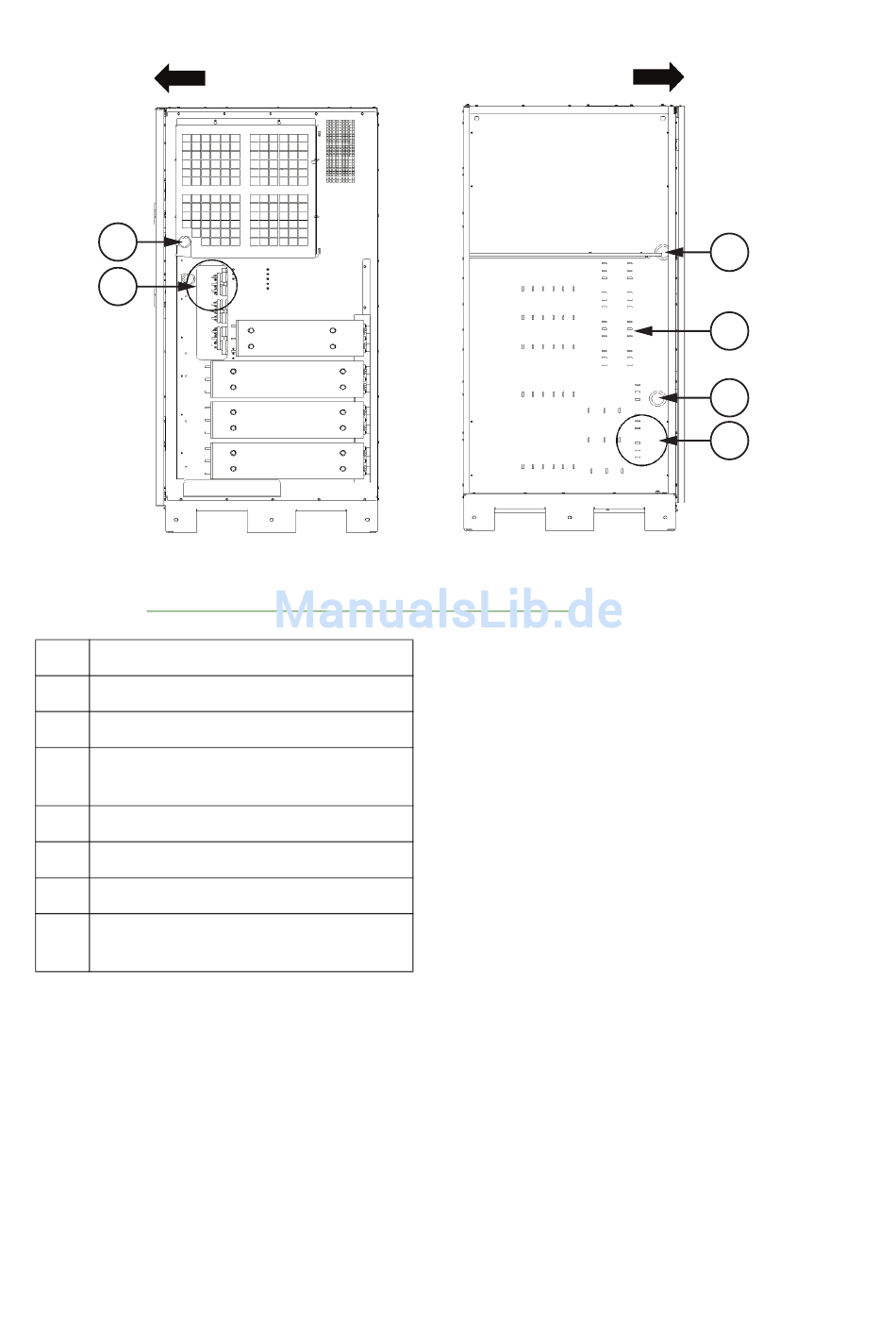

Abbildung 4-10.
Positionen der USV-Schnittstellenkabel zwischen Schränken
A
Rechte Seitenansicht der ISBM-Sektion
B
Linke Seitenansicht der ISBM-Sektion
1
Kabelzugang
2
Position der aufgewickelten Anschlus-
sleitungen
3
Position der Anschlussleitung
4
UPM-Kabelweg
5
Position der Anschlussleitung
6
Position des aufgewickelten CAN-
Kabels RJ45
P-164000477
Revision 003
A
9395P 750 kVA - 900 kVA und 1000 kVA - 1200 kVA
Benutzer- und Installationshandbuch
