Die Sattelstütze darf nicht über die Markierung zur Mindesteinsteck­
tiefe hinaus aus dem Rahmen gezogen werden.

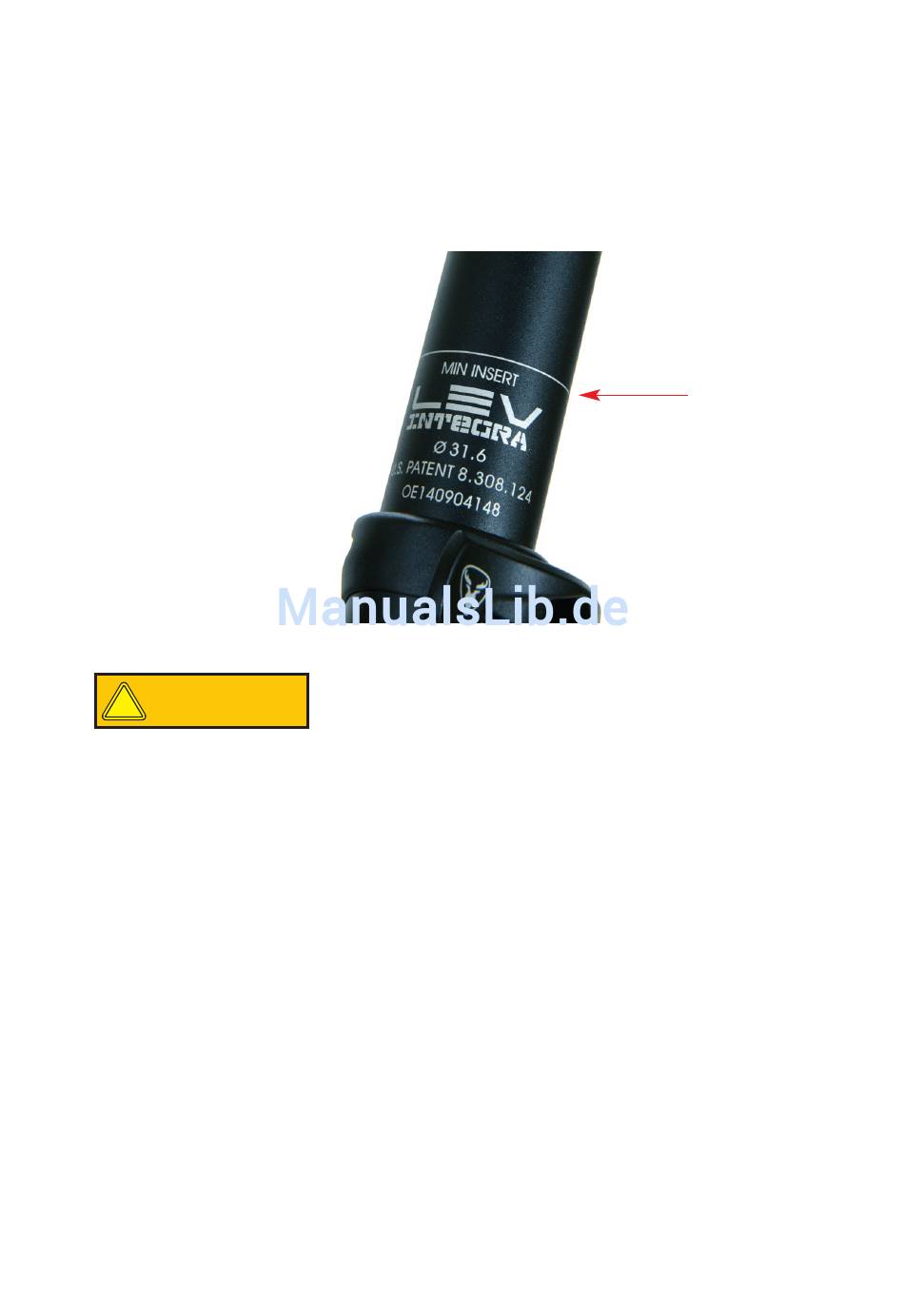

Abbildung 8: Markierung zur Mindesteinstecktiefe der Sattelstütze
(MIN­INSERT)
VORSICHT
!
6.3 Verwendung der Schnellspanner und
Steckachsverschraubung
6.3.1 Schnellspanner der Sattelstütze
Der Schnellspannhebel der Sattelstütze ist nicht beschriftet. Ob er ge­
öffnet oder geschlossen ist, erkennt man an seiner Formgebung.
Die Spannkraft wird über die Rändelmutter eingestellt. Die Spannkraft
ist ausreichend, wenn der Spannhebel aus der geöffneten Position bis
zur Mitte locker bewegt werden kann und ab der Mitte mit den Fin­
gern oder dem Handballen gedrückt werden muss.
32
Nichtbeachtung der Mindesteinstecktiefe führt
zum Bruch des Rahmens und der Sattelstütze.
Ein Sturz oder Unfall kann die Folge sein.
