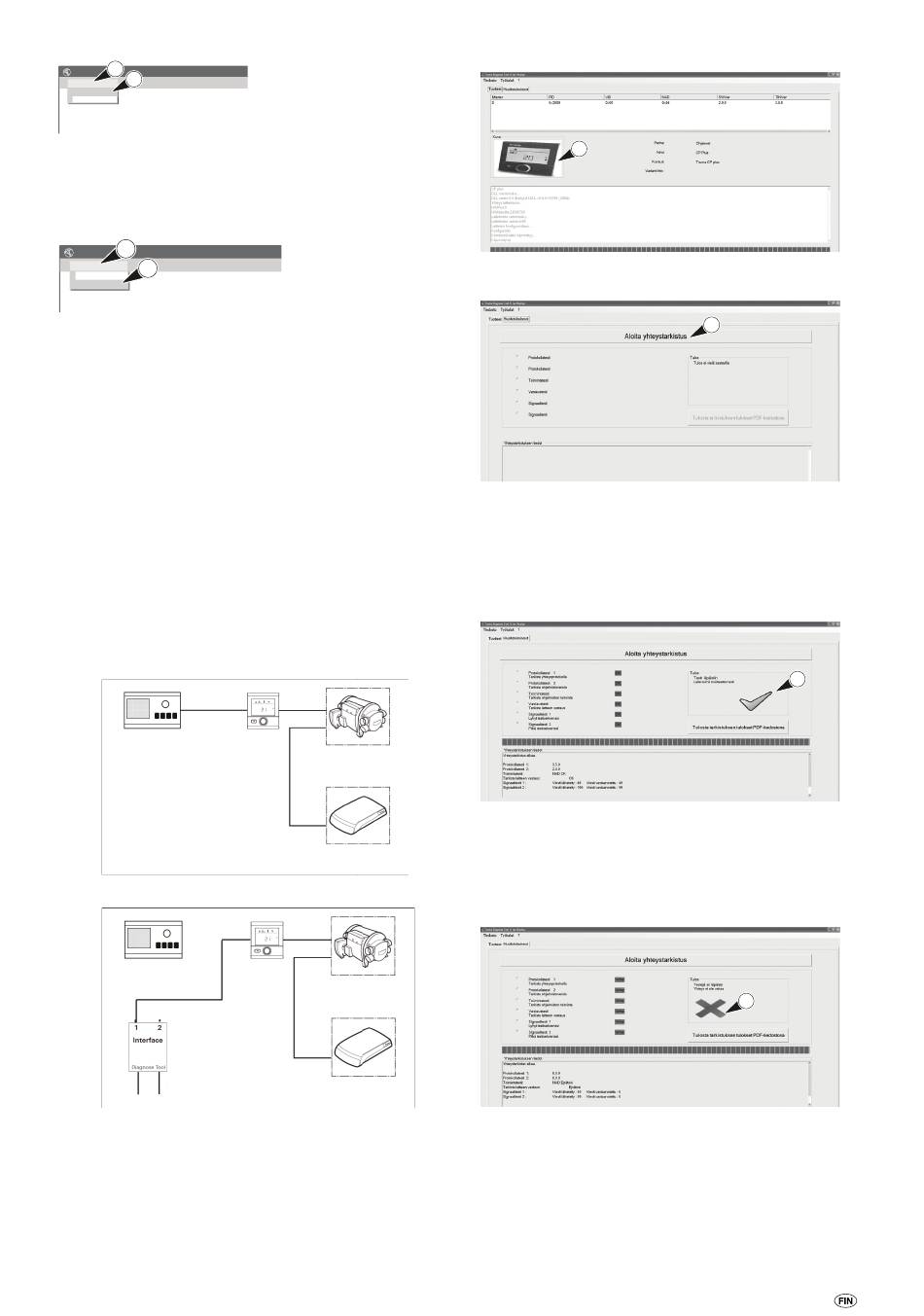

Siirtyminen Error Exploreriin

1
Truma Diagnose Tool / Live Display
2
Tiedosto
Error Explorer
Lopeta
Kuva 65

Ohjelman sulkeminen

1
Truma Diagnose Tool / Live Display
Tiedosto VeGA ?
2
Error Explorer
Lopeta
Kuva 66
– Kytke diagnoosikaapeli irti VeGA-järjestelmästä.
VeGA sammuu automaattisesti.
– Kytke ohjaustaulu uudelleen.

CI-BUS-toiminto

CI-BUS-toiminnon testaus

1. Irrota CI-BUS-kaapeli OEM-ohjauspaneelista CP plus -lait-
teen CI-BUS-portissa.
2. Liitä Diagnose Tool CP Plus -laitteeseen (CI-BUS-portti)
TIN-BUS-kaapelilla.
3. Varmista Diagnose Toolille 12 voltin virransyöttö (katso
kytkentäkaaviot).
CI-BUS-
ohjauspaneeli
CI-BUS-ohjauspaneeli
TIN (CI-BUS)
USB 12 V
4. Käynnistä Live Display tietokoneella
5. Aloita laitteen haku Live Display -ohjelmassa valitsemalla
Työkalut ja Käynnistä.
1 Napsauta Tiedosto.
2 Valitse Error Explorer.
– Live Display sulkeutuu.
– Error Explorer
käynnistyy.
1 Napsauta Tiedosto.
2 Napsauta Poistu.
TIN
TIN
CP plus
Combi
Aventa eco
Aventa comfort
TIN
TIN
CP plus
Combi
Aventa eco
Aventa comfort
Diagnose Tool hakee nyt CP plus -laitteen. Onnistuneen haun
jälkeen näytöllä näkyy CP plus.
1
6. Napsauta Aloita yhteystarkistus -nappia.
Yhteystarkistus alkaa (kaksisuuntainen)
CI-BUS -> TIN-BUS -> Laite
Tulokset
Diagnose Tool suorittaa automaattisen testauksen. Kun testa-
us on suoritettu onnistuneesti, näytöllä näkyy vihreä merkki.
Virhe
– OEM-ohjauspaneeli
– CI-BUS-liitäntäkaapeli
Jos testausta ei suoriteta onnistuneesti, näytöllä näkyy punai-
nen X.
Virhe
– CP plus
1
1
1
