VeGA-polttokennojärjestelmä
VeGA-järjestelmään integroitu elektroniikka
Toimintaedellytykset
– VeGA-polttokennojärjestelmä on liitettävä ja asennettava
ohjeiden mukaisesti.
– Kytke irti digitaalinen ohjaustaulu.
– Yhdistä Diagnose Tool adapterikaapelilla ja tarvittaessa
X1-liittimellä.

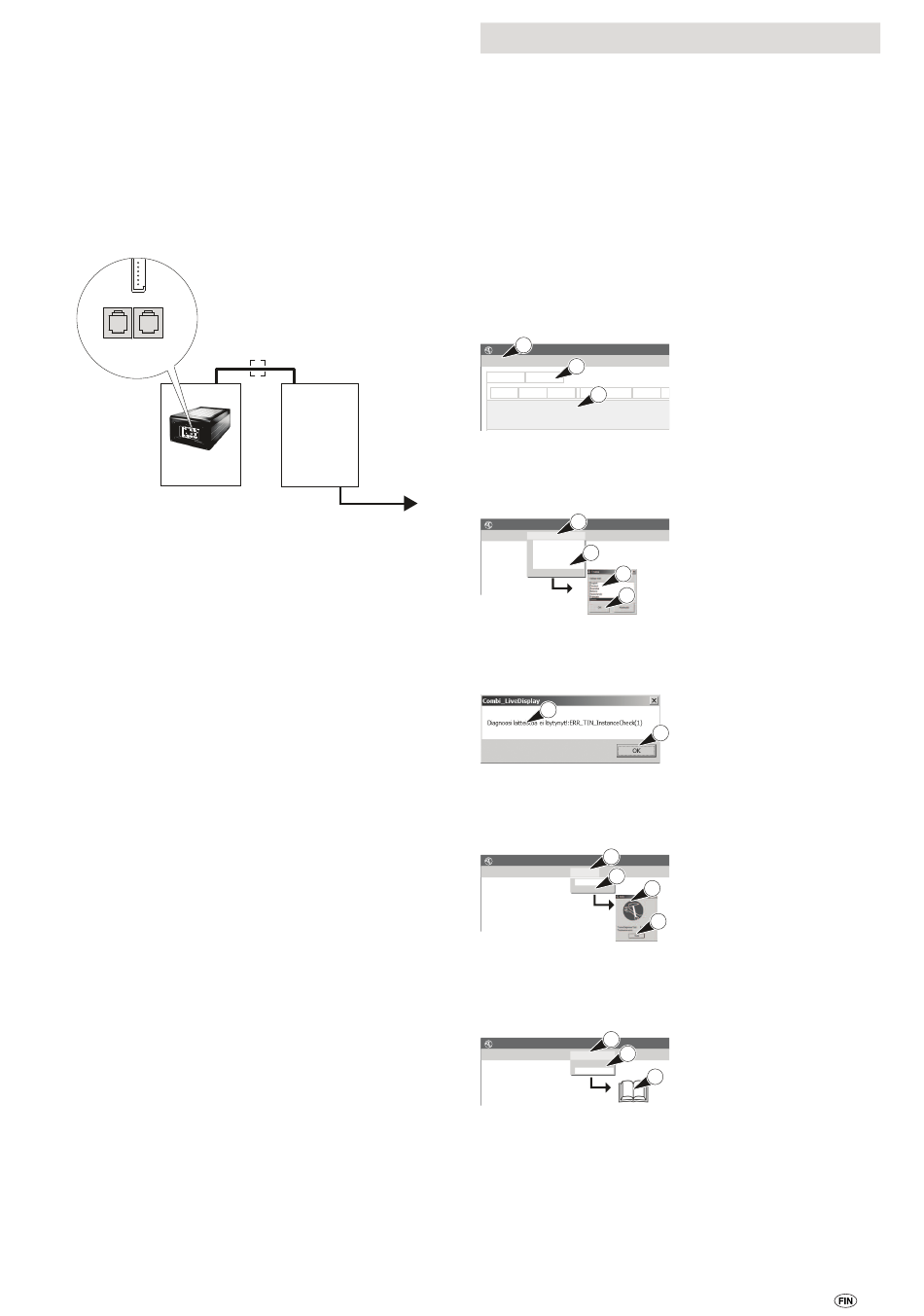

Liitäntä
X1 RJ12-kaapelin jatkoliitin
VeGA
Kuva 13
Virhemuistin lukeminen
– Käynnistä Truma Diagnose Tool / Error Explorer -ohjelma
tietokoneessa.

Elektroniikan lukeminen erikseen

Irti kytketyn elektroniikan lukeminen ei ole mahdollista.
X1
1 2
Interface
Diagnose Tool
USB
USB 12 V
5 V -> 12 V
Käyttöohjeet (ohjelmisto)
Käyttötarkoitus
Virhelokien luonti ja tuonti sekä virhemuistin poisto on
mahdollista Error Explorer -ohjelman avulla TIN-väyläisessä
laitteessa. Lukitun elektroniikkapiirin lukitus voidaan poistaa
tarvittaessa.
Combin (Gas), Combi D:n tai VeGA:n käyttötilat ja -parametrit
voidaan tuoda näytölle tai muuttaa Live Display -ohjelmalla.
Työympäristö
– Ohjelmia käytetään hiirellä.
– Tiedot syötetään näppäimistöllä.
1
Truma Diagnose Tool / Error Explorer
Tiedosto Työkalut ?
2
Tuotteet Virhe
Master FID VID NAD SWVer TINVer
3
Kuva 20

Kielivalinta

1
Truma Diagnose Tool / Error Explorer
Tiedosto Työkalut
?
Käynnistä
2
Pysäytä
Omninaisuudet
Lisää...
3
Valitse Kieli
4
Kuva 21

Varoitusviestit

1
Kuva 22

Tiedot/ohjelmistoversio

1
Truma Diagnose Tool / Error Explorer
Tiedosto Työkalut ?
2
Apu
3
Tiedot
4
Kuva 23

Ohje

1
Truma Diagnose Tool / Error Explorer
2
Tiedosto Työkalut ?
Apu
Tiedot
3
Kuva 24
1 Valikkopalkki
2 Välilehdet
3 Tietoikkuna
1 Napsauta Työkalut.
2 Napsauta Valitse kieli.
3 Napsauta kieltä.
4 Napsauta OK tai Peruuta.
1 Varoitusviesti
2
2 Kuittaus
1 Napsauta ?
2 Napsauta Tiedot.
3 Tietoa ohjelmistosta
4 Kuittaus
1 Napsauta ?
2 Napsauta Ohje.
3 Tiedosto avautuu (PDF).
91
