Mover® XT
Kontrollenheten består av en central enhet och 2 eller
4 motorenheter.

Kontrollenhet inbyggd i fordonet

Export av centralenhetens felminne
– Fjärrkontrollen måste vara avstängd.
– Kontrollenheten till Mover® XT måste vara installerad enligt
instruktionerna och vara klar för användning.
– Anslut kontrollenheten till en 12 V DC spänningskälla.
– Anslut husvagnens 13- eller 7-poliga kontakt i
säkerhetsuttaget.
– Anslut "Diagnose Tool" till centralenheten med kabel (RJ12
– RJ12).
Anslutning
X1
RJ12
1 2
Interface
Diagnose Tool
USB
USB 12 V
5 V -> 12 V

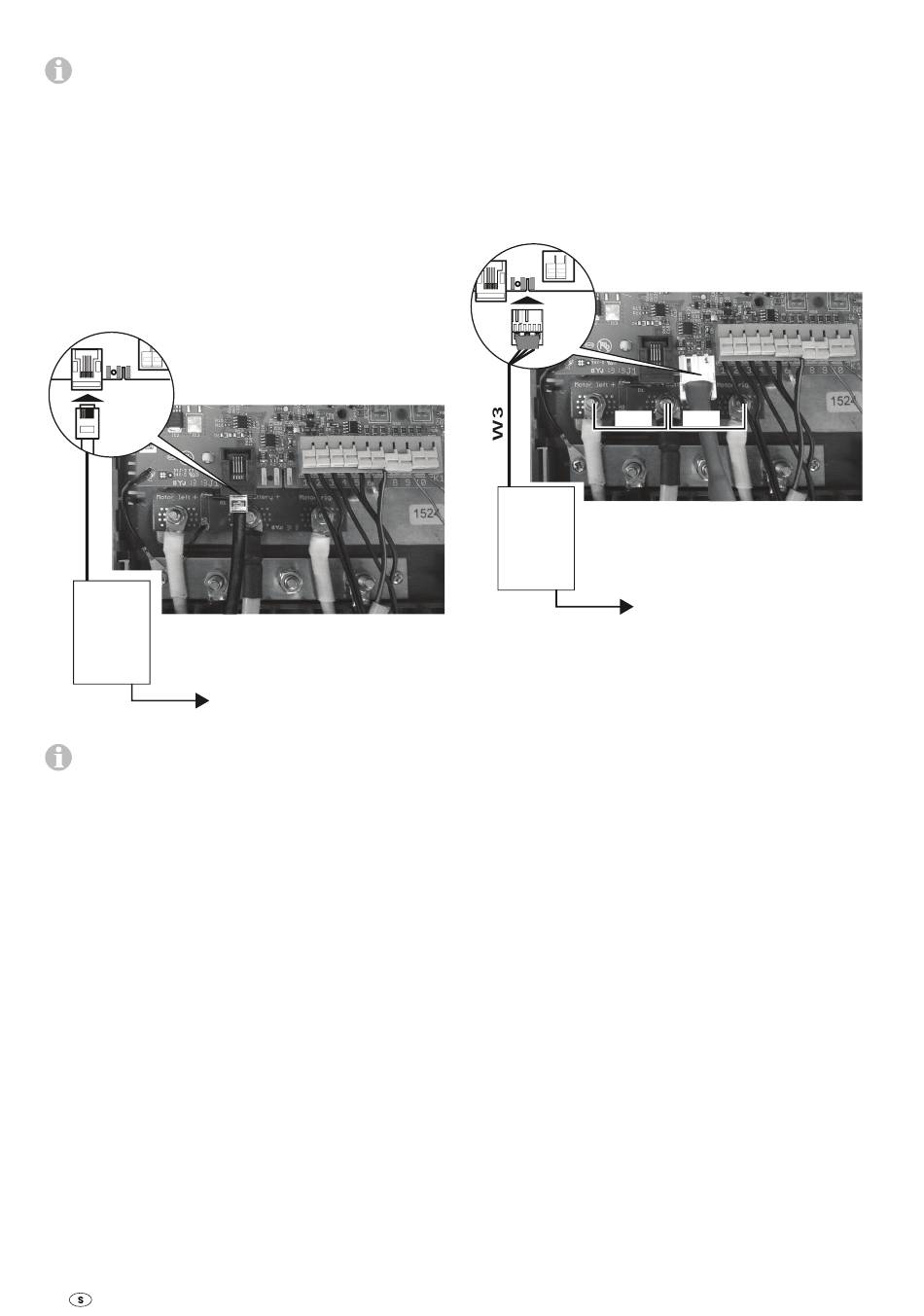

Fig. 11
Fel i motorenheter loggas i felminnet jämte fel i centra-
lenheten. Motorenhetens felminne måste exporteras för
att få en detaljerad beskrivning av felen.
76
Export av motorenhetens felminne
– Fjärrkontrollen måste vara avstängd.
– Kontrollenheten till Mover® XT måste vara installerad enligt
instruktionerna och vara klar för användning.
– Koppla ur husvagnens 13- eller 7-poliga kontakt från
säkerhetsuttaget.
– Anslut kontrollenheten till en 12 V DC spänningskälla.
– Anslut "Diagnose Tool" till centralenheten med Mover®-
adapterkabel (W3).
– Upprätta strömförsörjning till respektive motorenhet –
brygga (W1 eller W2).
Anslutning
X1
W1
1 2
Interface
Diagnose Tool
USB
USB 12 V
5 V -> 12 V
Fig. 12

Separat export av kontrollenhet

Det går inte att läsa av den frånkopplade kontrollenheten.
W2
