Programma "Error Explorer" – Combi,
Mover®
Requisiti per il funzionamento
Apparecchio Versione del software nel dispositivo
Combi (gas) > V 03.00.00
Combi D > V 04.00.00
Mover® Tutti i
Mover® S da 01/2008

Avvio del programma

1
2

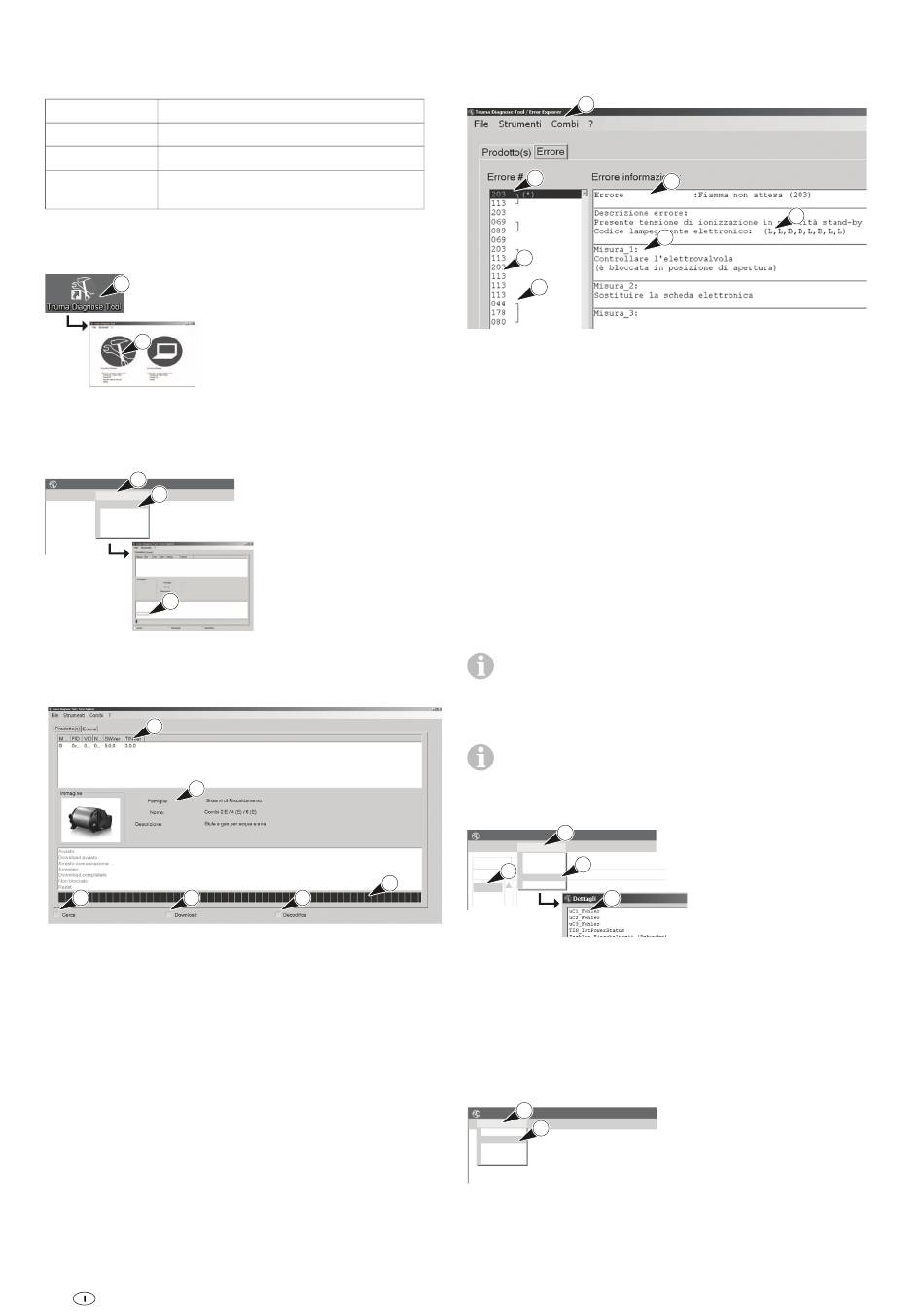

Figura 25

Ricerca dispositivo

1
Truma Diagnose Tool / Error Explorer
2
File Strumenti ?
Start
Stop
Proprietà
Di più...
Seleziona lingua
3
Figura 26

Lettura memoria errori

6
5
1 2
Figura 27
Lo schermo visualizza l'azione in corso.
1 Ricerca del dispositivo.
2 Lettura della memoria errori.
3 Il contenuto della memoria errori viene preparato per la
visualizzazione.
4 Barra di stato.
5 Dispositivo collegato al "Diagnose Tool".
6 Informazioni sul dispositivo.
Campo Significato
Master M(aster)/S(lave)
FID Codice dispositivo
VID Tipologia dispositivo
NAD Indirizzo di rete
SWVer Versione del software nel dispositivo
TINVer Versione del bus TIN
50
1 Avviare il programma fa-
cendo doppio clic sull'i-
cona "Truma Diagnose
Tool" sul desktop.
2 Avviare "Error Explo-
rer" nella finestra di
selezione.
1 Fare clic su "Strumenti".
2 Fare clic su "Start".
3 Risultati della ricerca
o informazioni sul
dispositivo rilevato
(consultare "Lettura
memoria errori").
4
3

Visualizzazione elenco errori/elenco azioni

Selezionare la scheda "Errori" per andare alla relativa
visualizzazione.
7
1
5
6
Figura 28
1 Elenco errori
– L'errore corrente è contrassegnato con un asterisco (*).
Se non è presente l'asterisco (*), l'errore corrente non è
definito.
– Fare clic su un errore per visualizzare un elenco di azioni.
2 Descrizione errore – informazioni dettagliate relative all'errore
(vedere "Finestra dettagli").
3 Codice flash.
4 Una o più azioni necessarie per rimediare all'errore.
5 Raggruppamento di errori contrassegnato da "]" – il signifi-
cato dipende dall'oggetto da testare.
Combi – presenza simultanea di errori all'interno di un pac-
chetto di dati.
Mover® – ripetizione dello stesso errore più volte in
sequenza.
6 Mover® – un errore irreversibile viene inoltre contrassegna-
to con (X).
7 Nome prodotto del dispositivo rilevato, ad esempio Combi.
I dati presenti nell'elenco errori/azioni sono validi per
Mover® da 09/2012.

Finestra dettagli

I dettagli degli errori sono rivolti esclusivamente a perso-
nale di assistenza appositamente formato.
Nell'esempio è rappresentato il dispositivo Combi Gas.
2
Truma Diagnose Tool / Error Explorer
File Strumenti Combi ?
Start
Prodotto(i) Fehler Fehler F 3
Stop
1
Proprietà
Errore # Fe Fehler Informatio Fehler Informatio Fehler Information ehler Informatio
Di più ...
Selezione lingua
127 (*)
4
113
127
Figura 29

Memorizzazione dell'elenco errori

L'elenco degli errori può essere salvato e inviato via e-mail per
comunicarlo a Truma.
1
Truma Diagnose Tool / Error Explorer
File Strumenti Combi ?
2
Apri ...
Apri ...
Salva con ...
Salva con ...
Stampare
Stampare
Live Display
Live Display
Esci
Esci
Figura 30
<Nome file>.tef – .tef = estensione del nome del file per il re-
gistro binario degli errori.
2
3
4
1 Fare clic sull'errore in
questione.
2 Fare clic su "Strumenti".
3 Fare clic su "Di più..."
per visualizzare i dettagli
dell'errore.
4 Descrizione dettagliata
dell'errore.
1 Fare clic su "File".
2 Fare clic su "Salva
con...".
– Accettare o modificare
<nome file>.
– Fare clic su "Salva".
