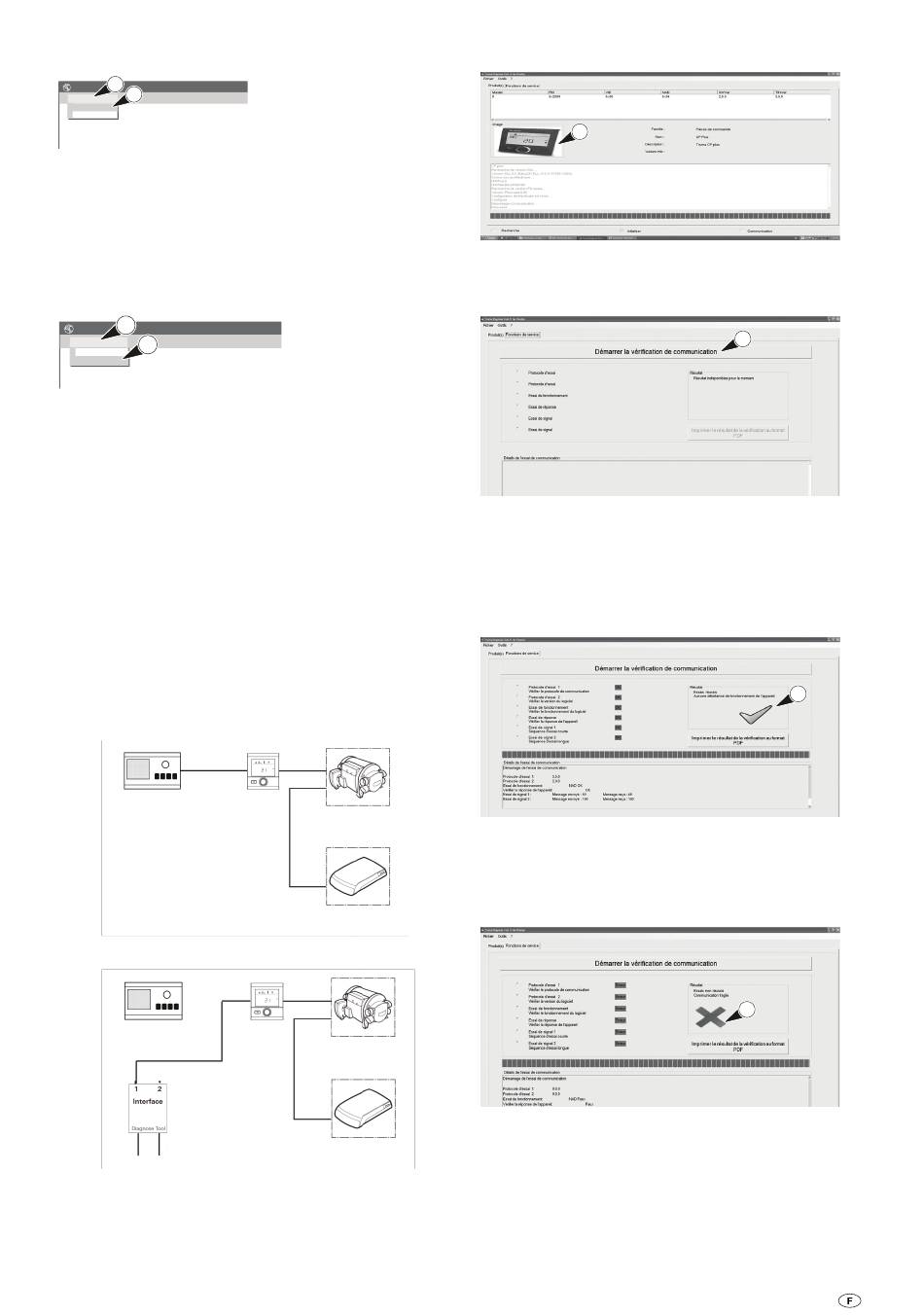

Passage à « Error Explorer »
1
Truma Diagnose Tool / Live Display
2
Fichier
Error Explorer
Terminer
Fig. 65

Fermeture du programme

1
Truma Diagnose Tool / Live Display
Fichier VeGA ?
2
Error Explorer
Terminer
Fig. 66
– Débrancher le câble de diagnostic du VeGA.
VeGA s'arrête automatiquement.
– Rebrancher la pièce de commande.
Fonctionnalité CI-BUS
Essai de la fonctionnalité CI-BUS
1. Débrancher le câble CI-BUS de la pièce de commande
OEM sur la prise « CI-BUS » du CP plus.
2. Raccorder le « Diagnose Tool » au CP plus (prise « CI-
BUS ») à l'aide d'un câble TIN-BUS.
3. Brancher le « Diagnose Tool » à un courant de 12 V CC (voir
schémas de branchement).
Pièce de commande
CI-BUS
Pièce de commande
CI-BUS
TIN (CI-BUS)
USB 12 volts
4. Démarrer le programme « Live Display » sur l'ordinateur.
5. Lancer la recherche de produit dans « Live Display » en cli-
quant sur « Outils », puis « Démarrer ».
1 Cliquer sur « Fichier ».
2 Sélectionner
« Error Explorer ».
– Le programme
« Live Display »
se ferme.
– Le programme
« Error Explorer »
démarre.
1 Cliquer sur « Fichier ».
2 Cliquer sur « Terminer ».
TIN
TIN
CP plus
Combi
Aventa eco
Aventa comfort
TIN
TIN
CP plus
Combi
Aventa eco
Aventa comfort
Le « Diagnose Tool » recherche l'unité CP plus. Lorsque la re-
cherche aboutit, le CP plus s'affiche à l'écran.
1
6. Cliquer sur « Démarrer la vérification de
communication ».
La vérification de communication (bidirectionnelle) démarre
CI-BUS -> TIN-BUS -> Appareil
Résultats
Le « Diagnose Tool » démarre une session d'essai automa-
tique. Si l'essai réussit, une coche verte s'affiche.
Erreur
– Pièce de commande OEM
– Câble de connexion CI-BUS
Si l'essai échoue, une croix rouge s'affiche.
Erreur
– CP plus
1
1
1
