Sistema di alimentazione celle a
combustione VeGA

Centralina elettronica integrata in VeGA

Requisiti per il funzionamento
– Il sistema di alimentazione a celle a combustione VeGA de-
ve essere collegato e installato come da istruzioni.
– Scollegare il pannello di comando digitale.
– Collegare "Diagnose Tool" utilizzando il cavo adattatore e il
connettore X1 ove applicabile.

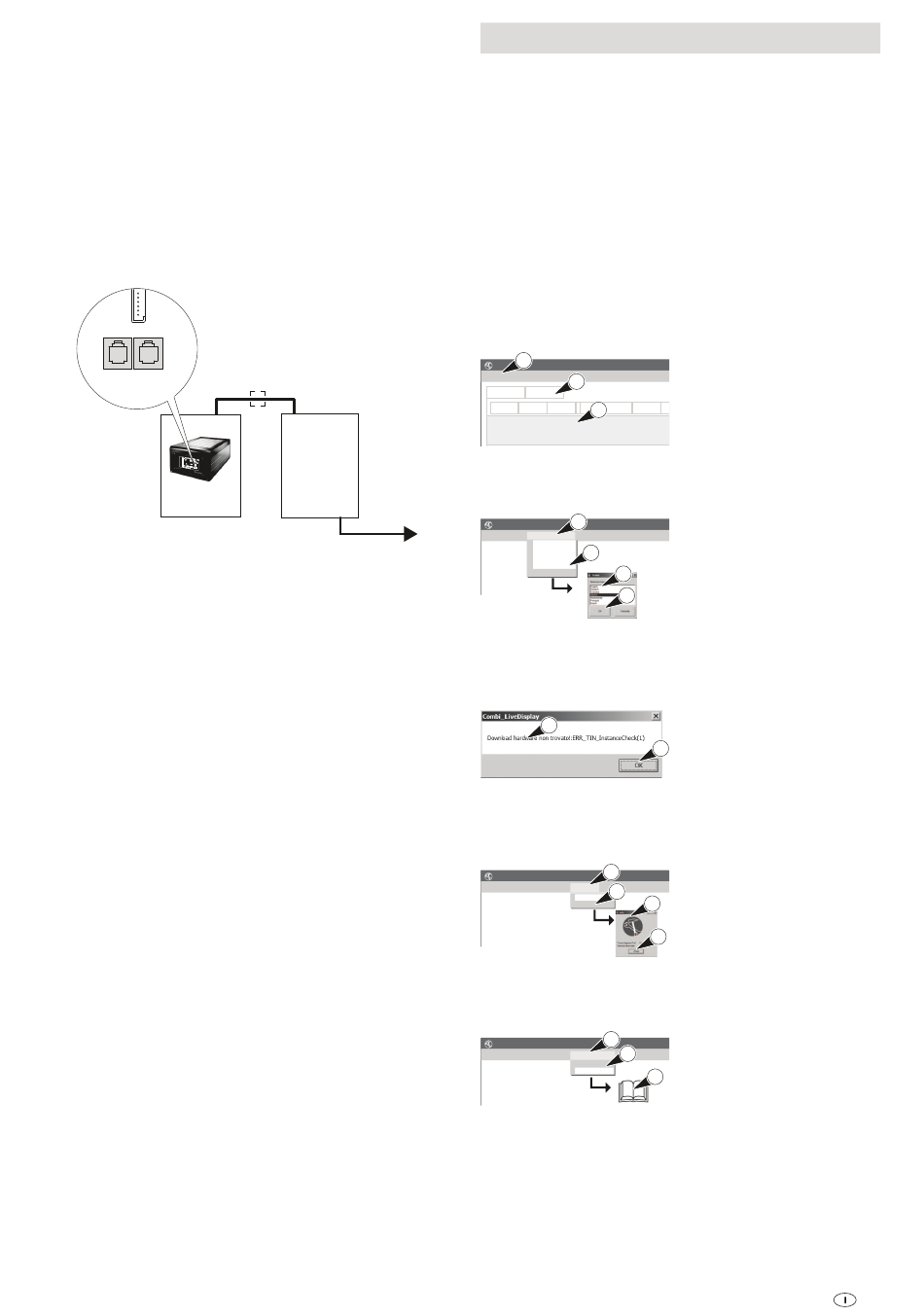

Collegamento
X1 accoppiamento RJ12 per cavo di prolunga
VeGA
Figura 13
Esportazione memoria errori
– Avviare il programma "Truma Diagnose Tool/Error Explorer"
sul computer.
Esportazione separata della centralina
elettronica
Non è possibile la lettura della centralina elettronica
scollegata.
X1
1 2
Interface
Diagnose Tool
USB
USB 12 V
5 V -> 12 V

Istruzioni di funzionamento (software)

Uso previsto

Il programma "Error Explorer" consente di creare e importare
registrazioni degli errori o di eliminare la memoria errori su di-
spositivi compatibili TIN. Un circuito elettronico bloccato può
essere sbloccato, se necessario.
Gli stati e i parametri di funzionamento su Combi (gas),
Combi D o VeGA possono essere visualizzati o modificati con
il programma "Live Display".

Area di lavoro

– I programmi sono gestiti con il mouse.
– I valori vengono inseriti utilizzando la tastiera.
1
Truma Diagnose Tool / Error Explorer
File Strumenti ?
2
Prodotto(i) Errore
Master FID VID NAD 3 SWVer TINVer
Figura 20

Impostazione della lingua

1
Truma Diagnose Tool / Error Explorer
File Strumenti ?
Start
2
Stop
Proprietà
Di più...
3
Seleziona lingua
4
Figura 21

Messaggi di avvertimento

1
Figura 22

Informazioni/versione del software

1
Truma Diagnose Tool / Error Explorer
File Strumenti ?
2
Aiuto
3
Info
4
Figura 23

Guida

1
Truma Diagnose Tool / Error Explorer
2
File Strumenti ?
Aiuto
Info
3
Figura 24
1 Barra del menu
2 Schede
3 Finestra delle
informazioni
1 Fare clic su "Strumenti".
2 Fare clic su "Seleziona
lingua".
3 Fare clic sulla lingua
desiderata.
4 Fare clic su "OK" o
"Cancella".
1 Messaggio di
avvertimento
2
2 Conferma
1 Fare clic su "?".
2 Fare clic su "Info".
3 Informazioni sul
software
4 Conferma
1 Fare clic su "?".
2 Fare clic su "Aiuto".
3 Verrà aperto questo file
(PDF).
