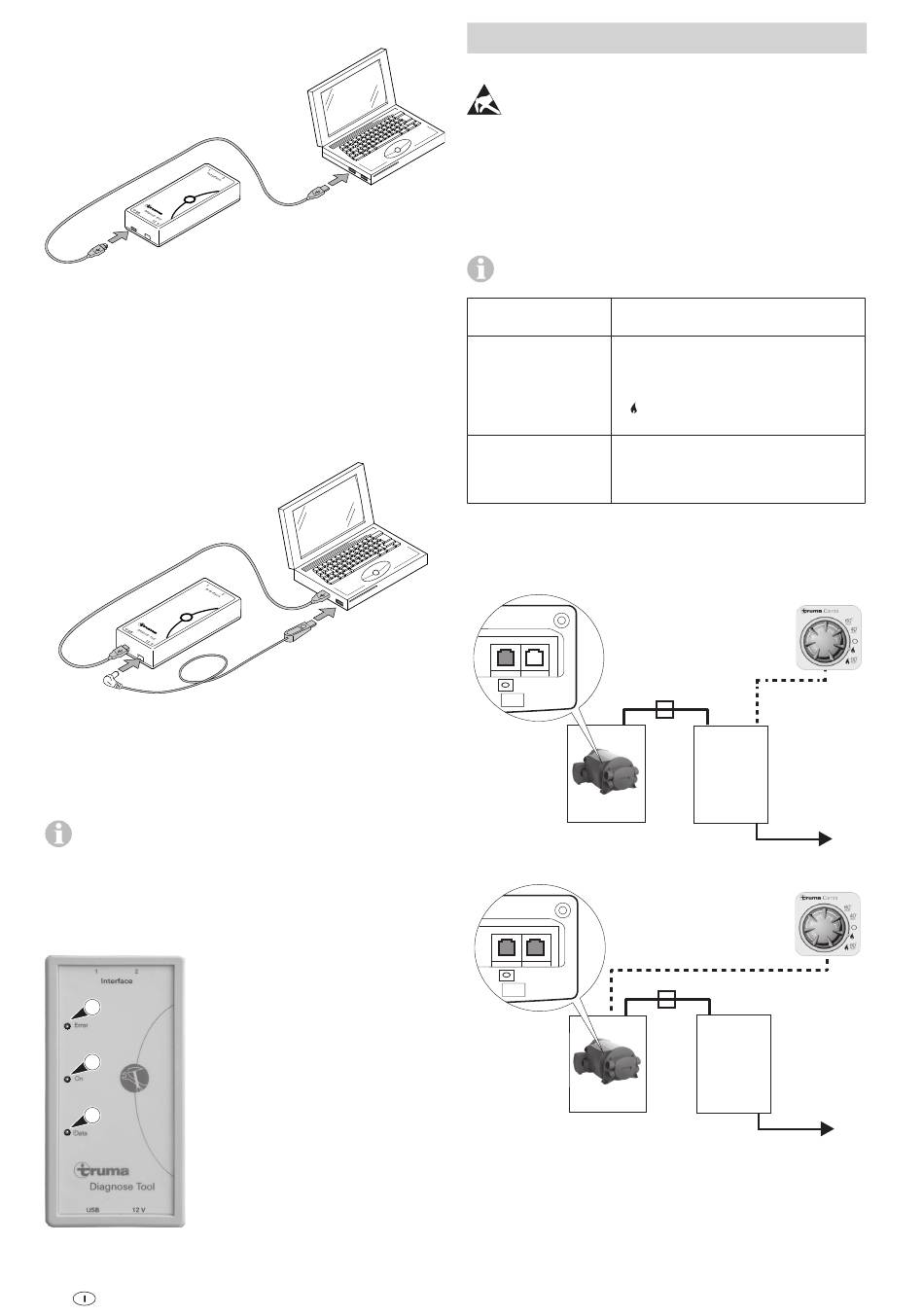

Collegamento del computer

USB
Figura 2

Tensione di funzionamento

L'interfaccia richiede una tensione CC di 12 V/≥ 0,1 A.
L'alimentazione viene fornita tramite:
– la centralina
– o tramite un cavo collegato alla centralina,
– oppure tramite l'interfaccia USB sul computer (cavo USB
con trasformatore 5 V -> 12 V).
12 V
Figura 3

Aggiornamento del software

Il software più recente può essere scaricato nell'area rivenditori
(consultare il sito web www.truma.com).
Ogni volta che viene avviato, il "Diagnose Tool" cerca
la versione software più recente. Viene visualizzato un
messaggio in caso di errori (ad esempio nessuna connessione
a Internet).

Display a LED

1
2
3
Figura 4
46
USB
5 V -> 12 V
1 Errore – LED rosso
– Informazioni relative alla
comunicazione dei dati (ad
esempio anomalia frame)
2 Acceso – LED verde
– Luce fissa
collegamento USB e ten-
sione di funzionamento
disponibili
– Luce lampeggiante (1 Hz)
tensione di funzionamento
tramite interfaccia 1(2)
assente
– Luce lampeggiante a inter-
mittenza (1 Hz, 0,5 s off/on)
Collegamento USB assente
(collegare/verificare il cavo)
3 Dati – LED giallo
– Segnale che indica il trasfe-
rimento di dati sul bus

Collegamento (dispositivi, centraline)

Osservare le norme ESD!

Combi/Combi D

Centralina installata nella stufa

Requisiti per il funzionamento
Per stufe elettriche quali Combi 6 E, scollega-
re l'interruttore del selettore di alimentazione.
Versione del software
nel dispositivo
< V 05.00.00 – Dispositivo di comando della tempe-
ratura ambiente in posizione 1
(= ruotato completamente a sinistra).
– Interruttore sul pannello di comando
– riscaldamento senza controllo
della temperatura dell'acqua.
≥ V 05.00.00 – Scollegare il pannello di comando
digitale/analogico.
– Scollegare l'impianto di condiziona-
mento aria.
– Collegare il "Diagnose Tool" utilizzando il cavo adattatore Combi.
Collegamento
Combi
Figura 5
Combi
Figura 6
* Richiesto per Versione del software nel dispositivo
< V 05.00.00
X1 accoppiamento RJ12 per cavo di prolunga
Esportazione memoria errori
– Avviare il programma "Truma Diagnose Tool/Error Explorer"
sul computer.
*
X1
1 2
Interface
Diagnose Tool
USB
USB 12 V
5 V -> 12 V
X1
1 2
Interface
Diagnose Tool
USB
USB 12 V
5 V -> 12 V
*
