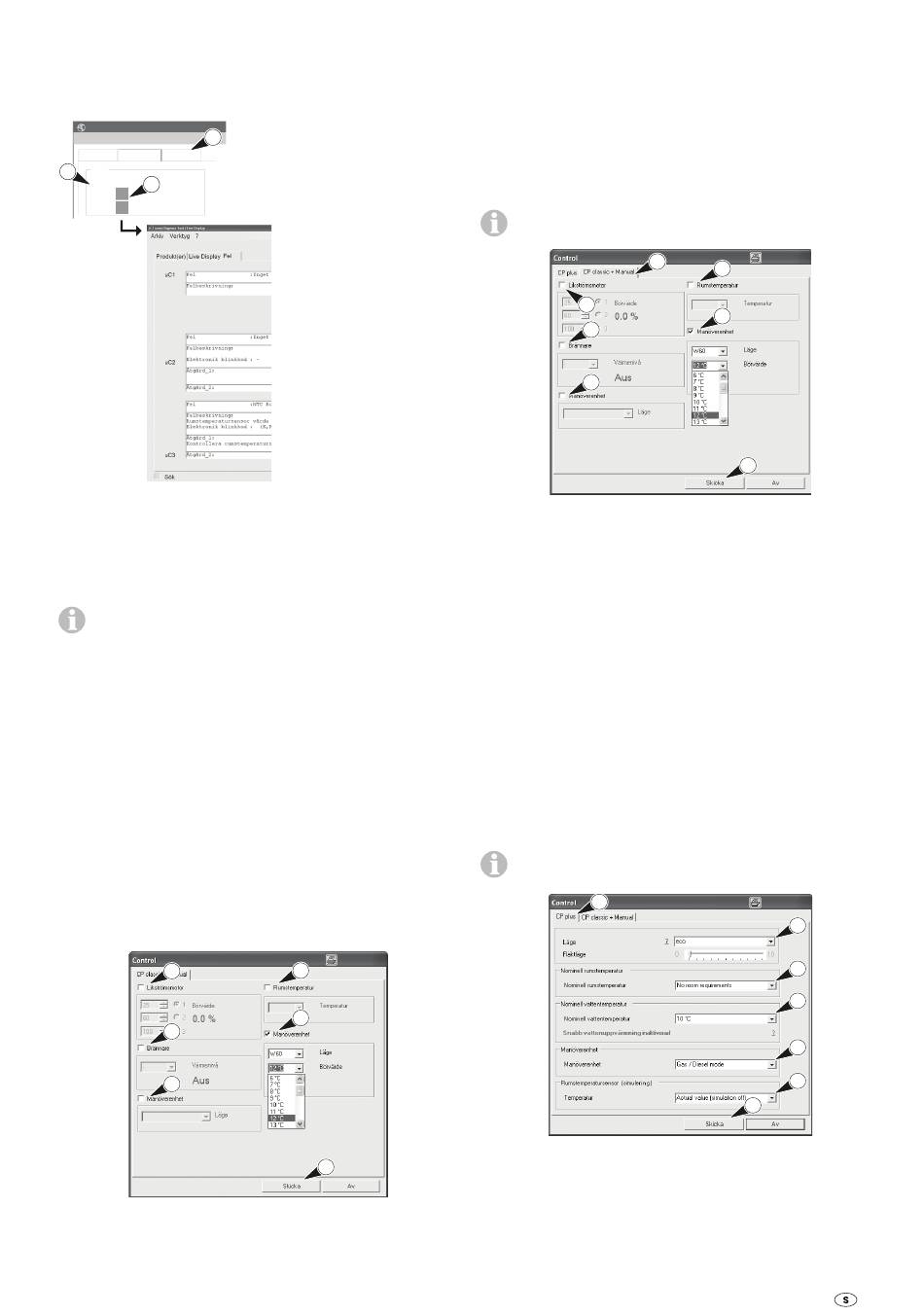

Detaljerad information om fel

Fel visas i rött.
Exemplet avser Combi-enheten (gas).
Truma Diagnose Tool / Live Display
2
Arkiv Verktyg ?
Produkt(er) Live Display Fel
Fel
5
μC1 0
1
μC2 10
μC3 25
Fig. 43
Inställningar för driftstatus
Vid test av enheten kan du ändra vissa driftparametrar. Bero-
ende på ansluten enhet kan olika simuleringsalternativ väljas.
Fönstret "Live Display" finns i aktivitetsfältet när fönstret
"Kontroll" har öppnats. Fönstret "Live Display" kan åter-
ställas genom att klicka på symbolen i aktivitetsfältet. Samma
gäller för fönstret "Kontroll".
– Simulering av analog manöverenhet
Skärmen "Kontroll" – Fig. 44 – öppnas automatiskt enligt
följande:
Combi (Gas) Version av enhetens programvara 3.0, 4.0
Combi D Version av enhetens programvara 4.0, 5.0
Nedanstående steg måste utföras om manöverenheten
CP classic och energiväljaren CP E classic simuleras:
– Stäng "Live Display".
– Slå på Combi – på manöverenheten CP classic.
– Ange rumstemperaturen till "5".
– Vänta tills Combi är i drift (värmeläge).
– Starta Live Display.
1
2
3
Fig. 44
1 Endast Combi (Gas) – DC-motorn kan ställas in på värden
från 25 till 100 %.
2 Endast Combi (Gas) – möjliga brännarinställningar 2, 4, 6 kW.
3 Energiväljaren kan ställas in på eldrift/kombidrift.
1 Klicka på det röda fältet
om du vill se detaljerad
information om det
aktuella felet.
eller
2 Klicka på fliken "Fel" om
du vill se detaljerad in-
formation om felet.
3 Detaljerad
felbeskrivning.
4 Klicka på fliken "Li-
ve Display" om du vill
återgå till programmet
"Live Display".
5 Skärmen "Combi"
omfattar μC1, μC2 och
μC3
Skärmen "Combi D"
omfattar endast μC1.
4
5
6
4 Endast Combi (Gas) – Verklig rumstemperatur kan förinställas.
5 Manöverenhet – Läge och värde för angiven rumstempera-
tur kan förinställas.
6 Klicka på "Skicka" om du vill överföra parametrarna till
manöverenheten.
Skärmen "Kontroll" – Fig. 45 – visas när du klickar på fliken
"CP classic + Manual".
Combi (Gas) Version av enhetens programvara ≥5.00
Combi D Version av enhetens programvara ≥6.00
Krav: manöverenheter måste kopplas från.
1
2
3
4
Fig. 45
1 Fliken "CP classic + Manual".
2 Endast Combi (Gas) – DC-motorn kan ställas in på värden
från 25 till 100 %.
3 Endast Combi (Gas) – möjliga brännarinställningar 2, 4, 6 kW.
4 Energiväljaren – kan ställas in på eldrift/kombidrift.
5 Endast Combi (Gas) – Värdet för verklig rumstemperatur
kan förinställas.
6 Manöverenhet – Läge och värde för angiven rumstempera-
tur kan förinställas.
7 Klicka på "Skicka" om du vill överföra parametrarna till
manöverenheten.
– Simulering av digital manöverenhet
Skärmen "Kontroll" – Fig. 46 – visas när du klickar på fliken
"CP plus".
Combi (Gas) Version av enhetens programvara ≥5.00
Combi D Version av enhetens programvara ≥6.00
Krav: manöverenheter måste kopplas från.
1
Fig. 46
1 Fliken "CP plus".
2 Läget för cirkulationsluft kan anges, utan krav på värme
3 Värdet för angiven rumstemperatur kan förinställas.
4 Värdet för angiven vattentemperatur kan förinställas.
5 Energiväljaren kan ställas in på eldrift/kombidrift.
6 Värdet för verklig rumstemperatur kan förinställas.
7 Klicka på "Skicka" om du vill överföra parametrarna till
manöverenheten.
5
6
7
2
3
4
5
6
7
81
