Gebruikte symbolen

Symbool wijst op mogelijke gevaren.
Opmerking met informatie en tips.
Neem de ESD-voorschriften in acht! De elektronica
kunnen door elektrostatische lading worden vernietigd.
Controleer op potentiële vereffening voordat u de elektronica
aanraakt.

Veiligheidsaanwijzingen

– Tijdens de werking staan de onderdelen mogelijk onder
spanningen die levensbedreigend kunnen zijn. De preven-
tieve regelgeving ter voorkoming van ongelukken die van
kracht is in het land waarin het apparaat wordt gebruikt
dient in acht te worden genomen.
– Dit apparaat dient uitsluitend bediend te worden met de ori-
ginele Truma-software.
Enige claims met betrekking tot de garantie worden niet ge-
honoreerd en Truma stelt zich niet aansprakelijk in de volgen-
de gevallen:
– indien er wijzigingen in het apparaat (incl. de accessoires)
worden aangebracht
– indien er onderdelen en accessoires worden gebruikt die
niet oorspronkelijk door Truma zijn vervaardigd
– indien de instructies voor de installatie en bediening niet in
acht worden genomen
– indien er wijzigingen in de software worden aangebracht

Interface 'Diagnose Tool'

Pakket aangeschafte onderdelen

1 Diagnose Tool – Interface / Hardware
1 CD-ROM met software voor
– 'Error Explorer'
– 'Live Display'
1 USB-kabel
2 Combi / Mover® XT verbindingskabels (RJ12 – RJ12)
1 Mover® verbindingskabel (RJ12 verbinding stopcontact
- rand)
1 RJ12 koppeling kabelverlengstuk
1 USB-kabel incl. 5 V tot 12 V transformator (5 mm buskop-
peling) voor stroomtoevoer aan de interface
of
1 kabel (incl. 5 mm buskoppeling) – voor stroomtoevoer aan
interface via besturing

Systeemvoorwaarden

Windows XP, Windows 10, 7, 8 (niet Windows RT)
Benodigd geheugen op de harde schijf: ong. 40 MB (ong.
275 MB extra harde-schijfgeheugen nodig indien Microsoft .NET
Framework Versie 4.0 niet is geïnstalleerd)

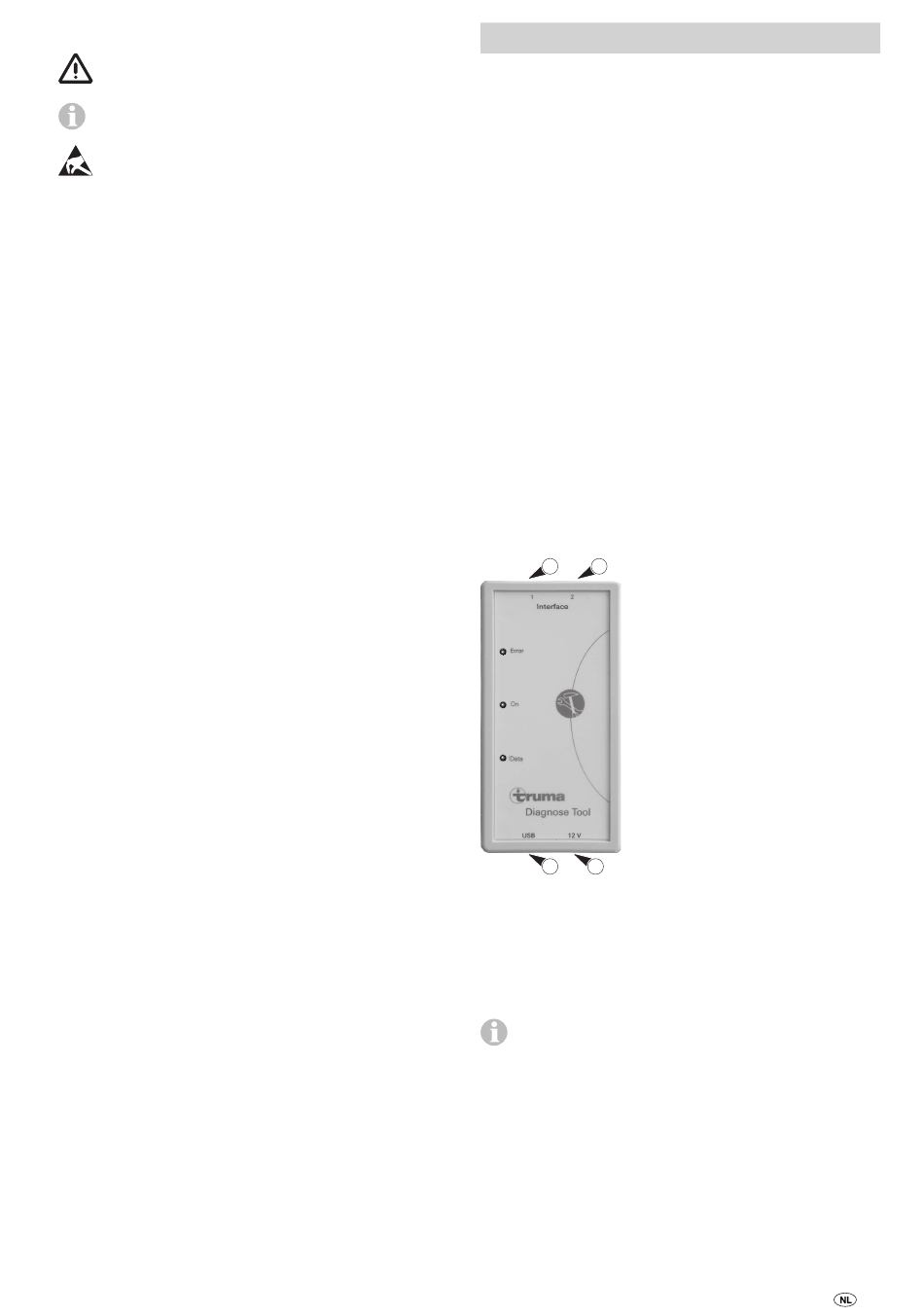

Koppelingen

1 2
4 3
Fig. 1

Installatie van software

– Plaats de CD-ROM in de computer en volg stap voor stap
de instructies op het scherm.
De software dient op de computer te worden geïnstal-
leerd alvorens de 'Diagnose Tool' wordt aangesloten.
1 RJ12 ingang voor testobject
of
2 RJ12 ingang voor testobject
3 Ingang voor buskoppeling
van 5 mm stroomtoevoer
van 12 V ≥ 0,1 A
4 USB voor aansluiten op
computer
