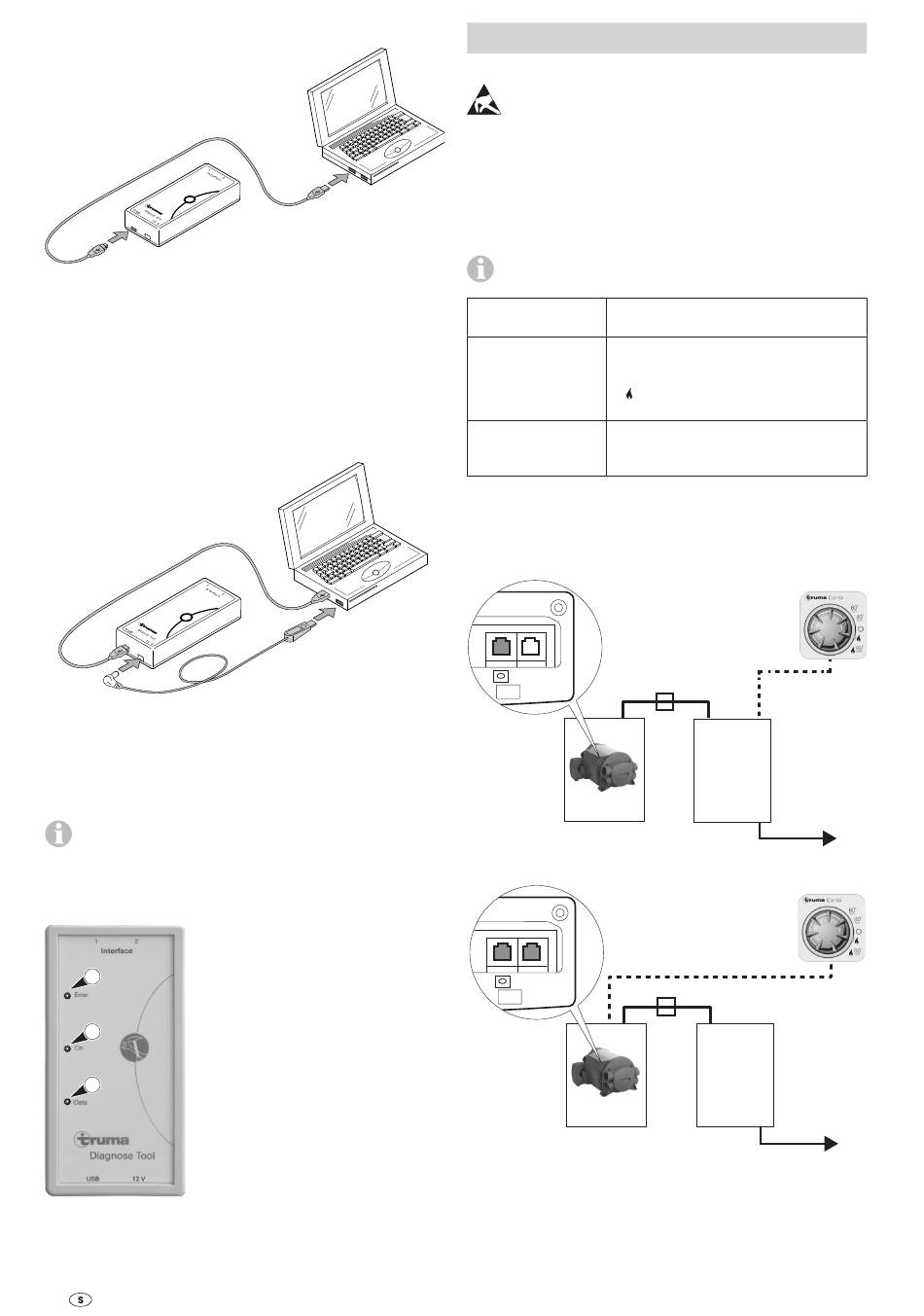

Datoranslutning

USB
Fig. 2
Driftspänning
För gränssnittet krävs 12 V likström / ≥ 0,1 A.
Strömförsörjning via:
– kontrollenheten, eller
– via kabel ansluten till kontrollenheten
– eller via USB-gränssnittet på datorn (USB-kabel med
5 V -> 12 V transformator).
12 V
Fig. 3

Uppdatering av programvaran

Aktuell programvaruversion kan hämtas från återförsäljarsidan
(se www.truma.com).
Varje gång "Diagnose Tool" startas undersöker program-
met om det finns någon ny uppdatering. Ett meddelande
visas om ett fel inträffar (t.ex. ingen Internet-anslutning).

LED-indikatorer

1
2
3
Fig. 4
74
USB
5 V -> 12 V
1 Error (fel) – röd lysdiod
– Information om datakom-
munikationen (t.ex. tekniskt
fel i dataanslutningen).
2 On (på) – grön lysdiod
– Fast sken.
USB-anslutning och drift-
spänning fungerar.
– Blinkar (1 Hz).
Ingen driftspänning via
gränssnittet 1(2).
– Blinkar periodiskt (1 Hz,
0,5 s av/på).
Ingen USB-anslutning
(Anslut/kontrollera kabeln).
3 Data (data) – gul lysdiod
– Signalen indikerar när data
överförs via bussen.

Anslutning (enheter, kontrollenheter)

Beakta ESD-föreskrifterna!

Combi/Combi D

Kontrollenhet installerad i värmaren
Driftförutsättningar
För elektriska värmare såsom Combi 6 E, frånkopp-
la energiväljaren.
Version av enhe-
tens programvara
< V 05.00.00 – Rumstemperatursregulator i läge 1
(= maximalt åt vänster).
– Slå på manöverenheten
– uppvärmning utan styrd
vattentemperatur.
≥ V 05.00.00 – Frånkoppla den digitala/analoga
manöverenheten.
– Stäng av luftkonditioneringssystemet.
– Anslut "Diagnose Tool" via Combi-adapterkabeln.
Anslutning
Combi
Fig. 5
Combi
Fig. 6
* Krav på version av enhetens programvara < V 05.00.00
X1 RJ12-kabelförlängningskoppling
Export av felminnet
– Starta programmet "Truma Diagnose Tool/Error Explorer" på
datorn.
*
X1
1 2
Interface
Diagnose Tool
USB
USB 12 V
5 V -> 12 V
X1
1 2
Interface
Diagnose Tool
USB
USB 12 V
5 V -> 12 V
*
