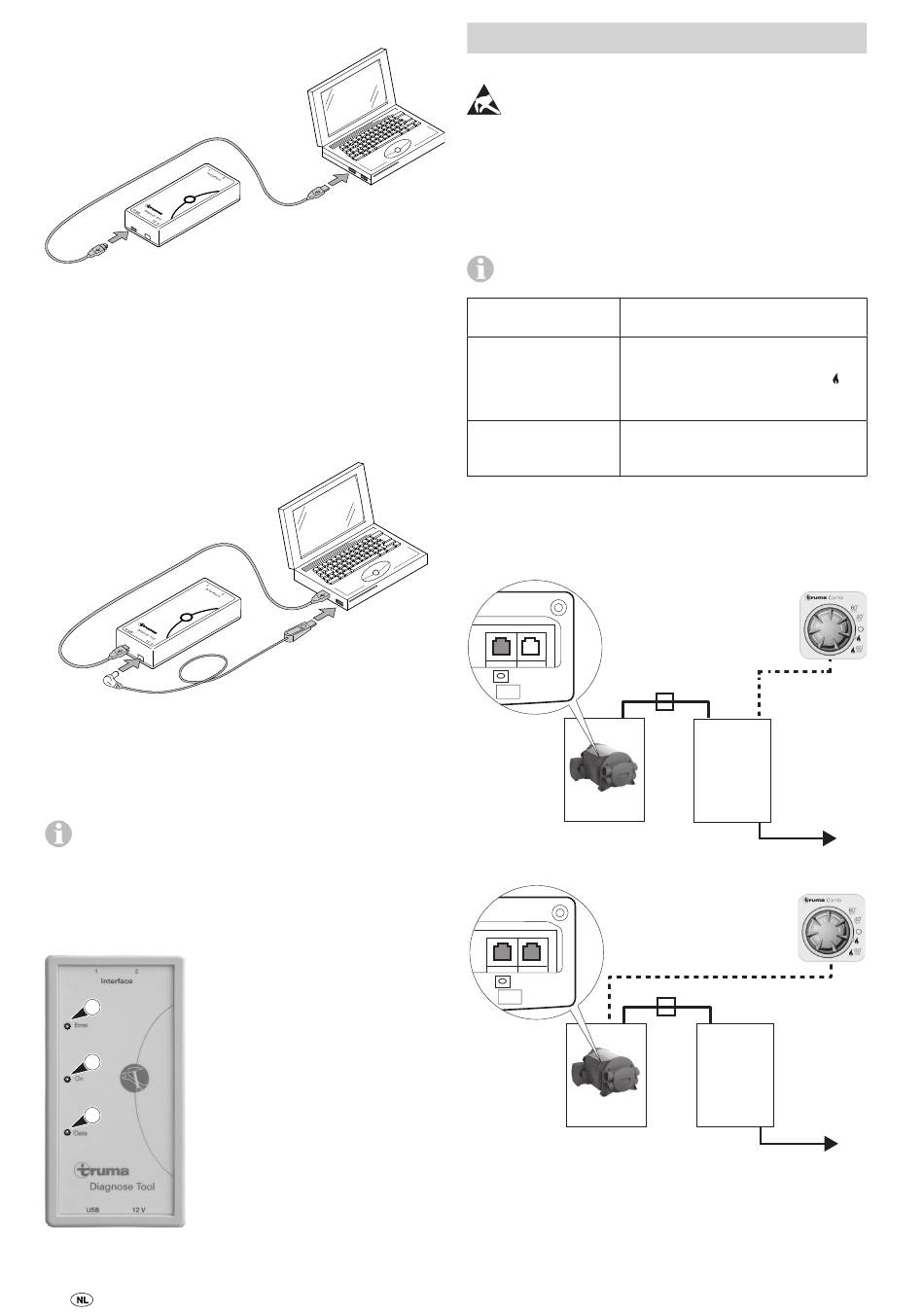

Computerverbinding

USB
Fig. 2

Bedrijfsspanning

De interface heeft een gelijkspanning van 12 V / ≥ 0,1 A nodig.
De spanning wordt aangevoerd via:
– de besturing
– of via een kabel die op de besturing aangesloten is
– of de USB-interface op de computer (USB-kabel met
5 V -> 12 V-transformator)
12 V
Fig. 3

Software-update

De actuele software kan in het dealergedeelte worden ge-
download (zie www.truma.com).
Iedere keer dat deze wordt opgestart zoekt de ' Diagnose
Tool' naar actuele software. Indien er zich een fout voor-
doet, wordt er een melding weergegeven (bijv. als er geen
internetverbinding is).

LED-weergave

1
2
3
Fig. 4
60
USB
5 V -> 12 V
1 Error – rode LED
– Informatie over de datacom-
municatie (bijv. storing in het
frame)
2 On – groene LED
– Gaat branden
USB-verbinding en bedrijfs-
spanning aanwezig.
– Knippert (1 Hz)
Geen bedrijfsspanning via
interface 1(2)
– Knippert regelmatig (1 Hz
0,5 s aan/ uit)
Geen USB-verbinding
(Aansluiten/ kabel
controleren)
3 Data – amberkleurige LED
– Signaal geeft dataover-
dracht weer op bus

Aansluiting (apparaten, besturingen)

Neem de ESD-voorschriften in acht!

Combi / Combi D

Besturing ingebouwd in verwarming

Voorwaarden voor het gebruik
Voor elektrische verwarmingen zoals Combi 6 E:
energiekeuzeschakelaar ontkoppelen.
Versie van software
in het apparaat
< V 05.00.00 – Regelaar ruimtetemperatuur
in stand 1 (= aanslag links).
– Bedieningspaneel inschakelen –
verwarmen zonder gecontroleer-
de watertemperatuur.
≥ V 05.00.00 – Digitaal / analoog bedie-
ningspaneel ontkoppelen.
– Klimaatsysteem ontkoppelen
– De 'Diagnose Tool' met Combi-adapterkabel aansluiten.
Aansluiting
Combi
Fig. 5
Combi
Fig. 6
* Vereist voorVersie van software in het apparaat < V 05.00.00
X1 RJ12 koppeling kabelverlenging
Uitlezen foutgeheugen
– Programma 'Truma Diagnose Tool / Error Explorer' op de
computer starten.
*
X1
1 2
Interface
Diagnose Tool
USB
USB 12 V
5 V -> 12 V
X1
1 2
Interface
Diagnose Tool
USB
USB 12 V
5 V -> 12 V
*
