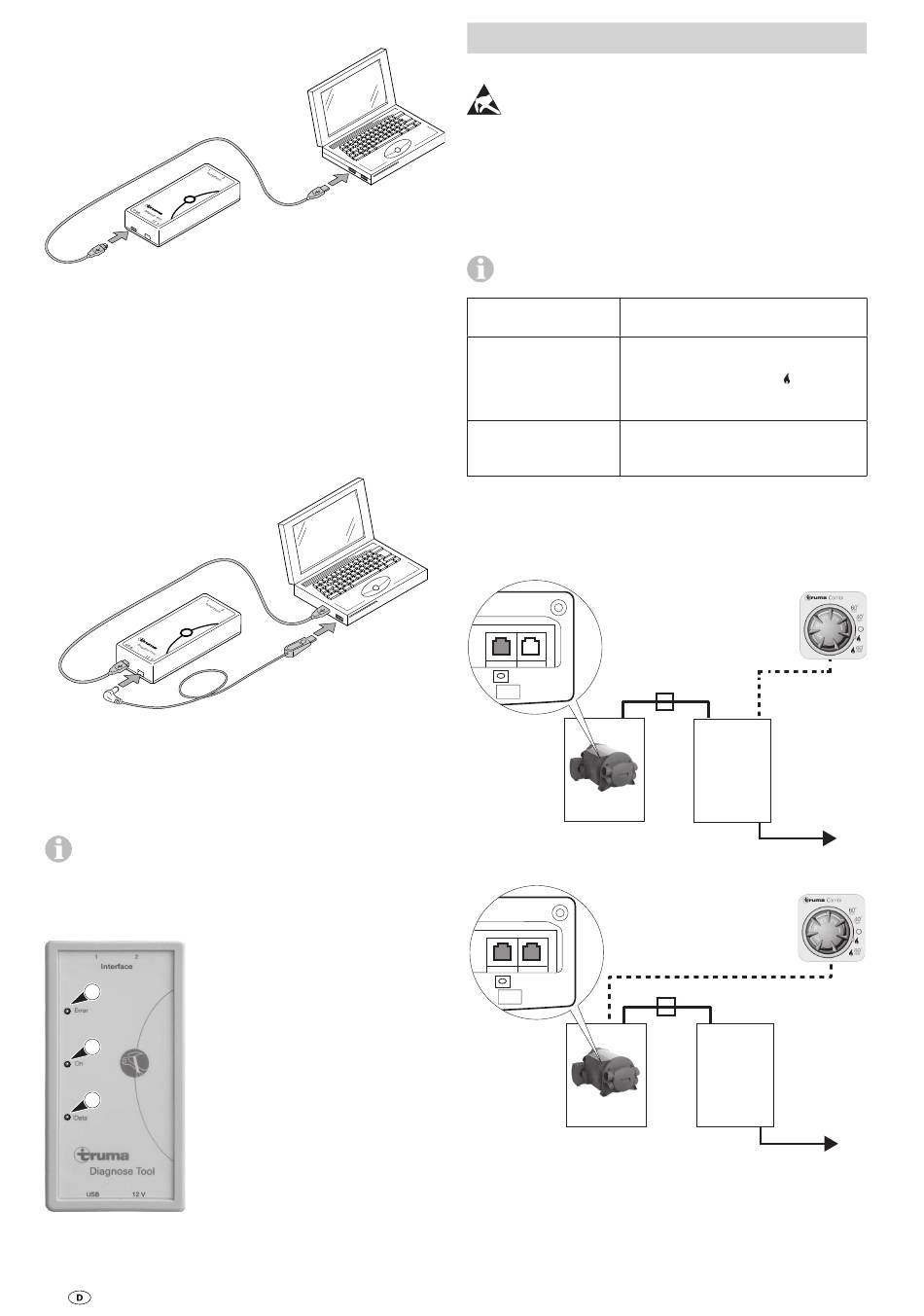

Computer anschließen
USB
Bild 2
Betriebsspannung
Das Interface benötigt zum Betrieb eine Gleichspannung von
12 V / ≥ 0,1 A.
Die Spannungsversorgung erfolgt über
– die Steuerung
– oder ein Kabel, das an der Steuerung angesteckt wird
– oder die USB-Schnittstelle des Computers (USB Kabel mit
Spannungswandler 5 V -> 12 V).
12 V
Bild 3
Software aktualisieren
Die aktuelle Software kann im Händlerbereich heruntergeladen
werden (siehe www.truma.com).
Bei jedem Start sucht das „Diagnose Tool" nach aktuel-
ler Software. Tritt ein Fehler auf (z. B. keine Internetver-
bindung) wird eine Meldung ausgegeben.
LED Anzeige
1
2
3
Bild 4
4
USB
5 V -> 12 V
1 Error – rote LED
– Informationen über den Da-
tenverkehr (z. B. fehlerhafte
Frames).
2 On – grüne LED
– leuchtet
USB-Verbindung und Be-
triebsspannung vorhanden.
– blitzt (1 Hz)
Betriebsspannung über
Interface 1(2) fehlt.
– blinkt (1 Hz, 0,5 s aus / an)
USB-Verbindung fehlt.
(Kabel anstecken / prüfen).
3 Data – gelbe LED
– Signalisiert den Datentrans-
fer auf dem Bus.
Anschluss (Geräte, Steuerungen)
ESD-Vorschriften beachten!
Combi / Combi D
Steuerung in Heizung eingebaut
Voraussetzungen für den Betrieb
Bei Heizungen mit Elektrobetrieb, z. B. Combi 6 E,
Energiewahlschalter abstecken.
Version der Software
im Gerät
< V 05.00.00
– Raumtemperaturregler auf
Stellung 1 (= Linksanschlag).
– Bedienteil einschalten –
Heizen ohne kontrollierte
Wassertemperatur.
≥ V 05.00.00
– Digitales / Analoges Bedienteil
abstecken.
– Klimasystem abstecken
– „Diagnose Tool" mit Combi-Adapterkabel anschließen.
Anschluss
Combi
Bild 5
Combi
Bild 6
* erforderlich bei Version der Software im Gerät < V 05.00.00
X1 Kupplung RJ12 zur Kabelverlängerung
Fehlerspeicher auslesen
– Programm „Truma Diagnose Tool / Error Explorer" auf dem
Computer starten.
*
X1
1
2
Interface
Diagnose Tool
USB
USB
12 V
5 V -> 12 V
X1
1
2
Interface
Diagnose Tool
USB
USB
12 V
5 V -> 12 V
*
