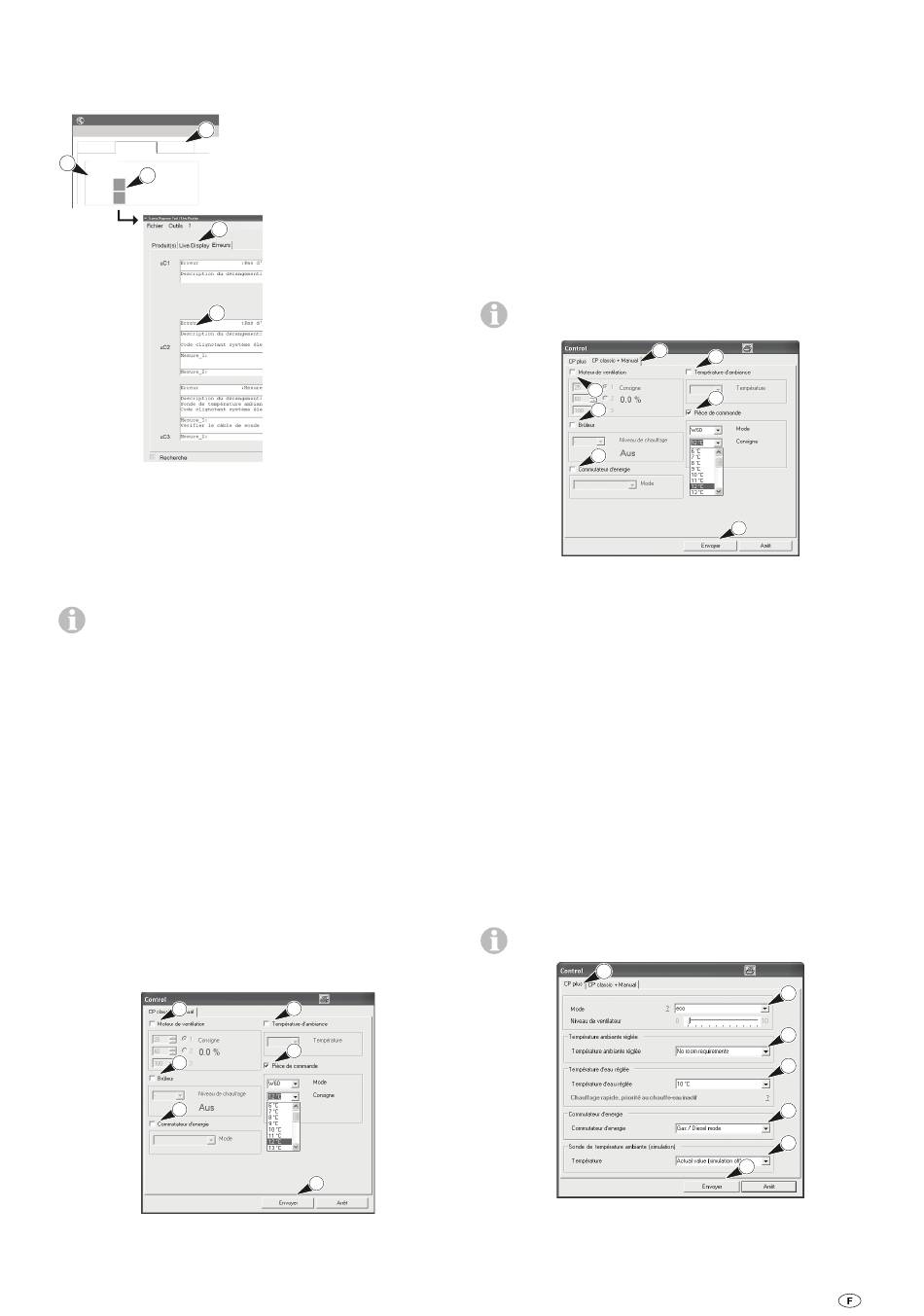

Détails de l'erreur
Toute erreur qui se produit est surlignée en rouge à l'écran.
L'exemple montre l'appareil Combi (gaz).
Truma Diagnose Tool / Live Display
2
Fichier Outils ?
Produit(s) Live Display Erreurs
Erreurs
5
μC1 0
1
μC2 10
μC3 25
4
3
Fig. 43
Réglage de l'état d'exécution
Une modification des paramètres d'exécution est possible pour tester
l'appareil. De nombreuses possibilités de simulation peuvent être
configurées en fonction de l'appareil raccordé.
Après ouverture de la fenêtre « Commande », la fenêtre « Live
Display » se situe dans la barre des tâches. La fenêtre « Live
Display » peut être restaurée en cliquant sur le symbole de la barre
des tâches. Il en va de même pour la fenêtre « Commande ».
– Simulation de la pièce de commande
analogique
L'écran « Commande » – Fig 44 - s'ouvre automatiquement comme
suit :
Combi (Gaz) Version du logiciel dans l'appareil 3.0, 4.0
Combi D Version du logiciel dans l'appareil 4.0, 5.0
Si la commande CP classic et le commutateur d'énergie CP E classic
sont simulés, les étapes suivantes doivent être respectées :
– Fermer « Live Display »
– Allumer Combi - sur la commande CP classic
– Régler la température ambiante à « 5 »
– Attendre que le Combi se lance (mode chauffage)
– Démarrer « Live Display »
1
2
3
Fig. 44
1 Cliquer sur le champ
surligné en rouge pour
obtenir des détails sur
l'erreur en cours.
ou
2 Cliquer sur l'onglet
« Erreurs » pour obtenir des
détails à propos de l'erreur
3 Description détaillée de
l'erreur.
4 Cliquer sur l'onglet « Live
Display » pour revenir au
programme « Live Display »
5 L'écran « Combi »
comprend μC1, μC2 et μC3
L'écran « Combi D » affiche
seulement μC1.
4
5
6
1 Combi (Gaz) uniquement – le moteur de ventilation peut être réglé
de 25 à 100 %.
2 Combi (Gaz) uniquement – possibilité de régler le brûleur à 2, 4, 6 kW
3 Le commutateur d'énergie peut être réglé sur fonction électrique/
mixte.
4 Combi (Gaz) uniquement – la valeur de température ambiante ac-
tuelle peut être présélectionnée.
5 Pièce de commande – le mode et la valeur de température am-
biante programmée peuvent être présélectionnés.
6 Cliquer sur « Envoyer » pour transférer les paramètres à la
commande.
L'écran « Commande » - Fig 45 - cliquer sur l'onglet « CP classic +
Manual » pour le faire apparaître
Combi (Gaz) Version du logiciel dans l'appareil ≥5.00
Combi D Version du logiciel dans l'appareil ≥6.00
Condition requise - les pièces de commande doivent être
déconnectées.
1
2
3
4
Fig. 45
1 Onglet « CP classic + Manual »
2 Combi (Gaz) uniquement – le moteur de ventilation peut être réglé
de 25 à 100 %.
3 Combi (Gaz) uniquement – possibilité de régler le brûleur à 2, 4, 6 kW
4 Le commutateur d'énergie peut être réglé sur fonction électrique/
mixte.
5 Combi (Gaz) uniquement – la valeur de température ambiante ac-
tuelle peut être présélectionnée.
6 Pièce de commande – le mode et la valeur de température am-
biante programmée peuvent être présélectionnés.
7 Cliquer sur « Envoyer » pour transférer les paramètres à la
commande.
– Simulation de la pièce de commande numérique
L'écran « Commande » – Fig 46 - s'affiche lors du clic sur l'onglet
« CP plus ».
Combi (Gaz) Version du logiciel dans l'appareil ≥5.00
Combi D Version du logiciel dans l'appareil ≥6.00
Condition requise - les pièces de commande doivent être
déconnectées.
1
Fig. 46
5
6
7
2
3
4
5
6
7
