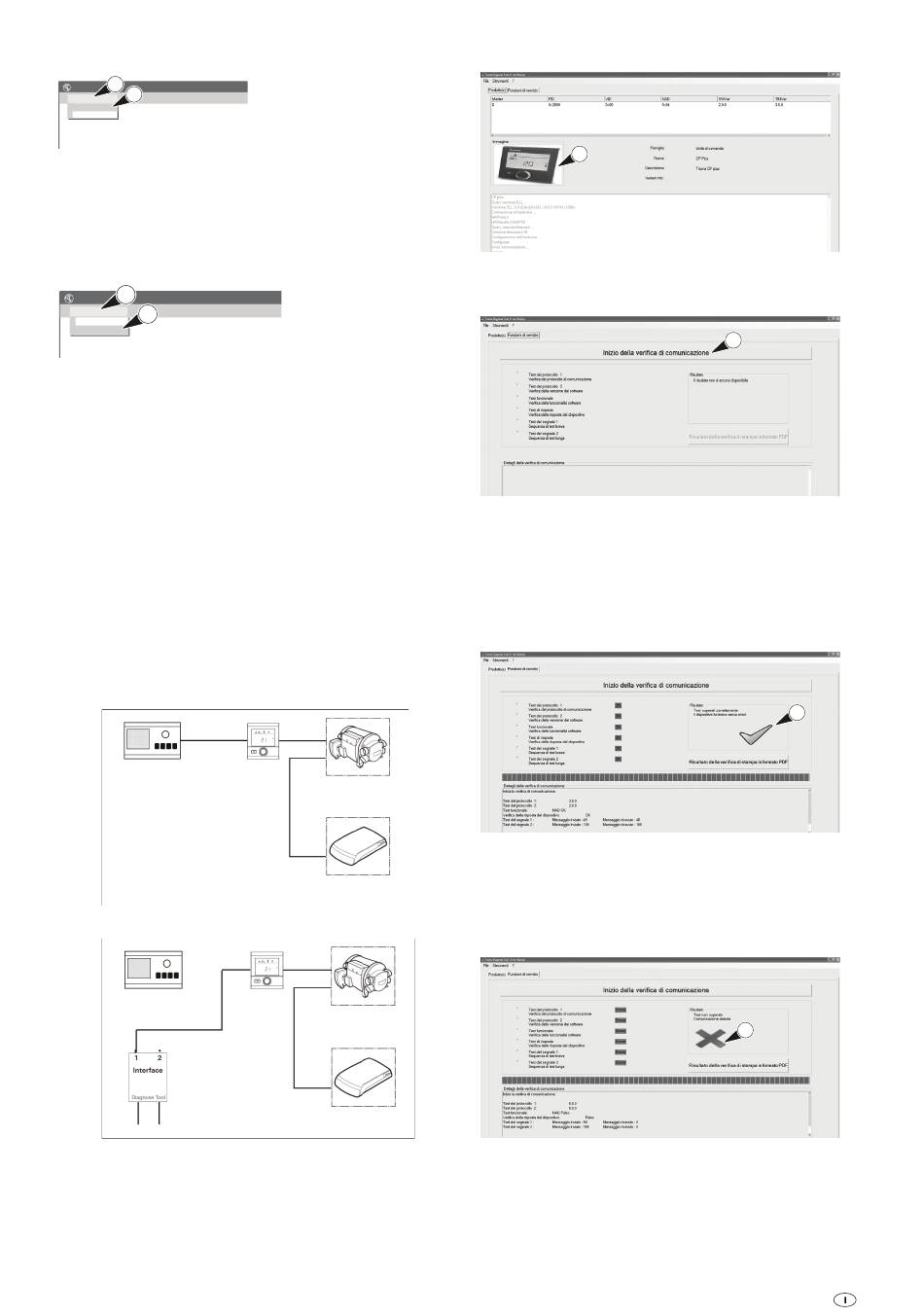

Passaggio alla modalità "Error Explorer"
1
Truma Diagnose Tool / Live Display
2
File
Error Explorer
Esci
Figura 65

Chiusura del programma

1
Truma Diagnose Tool / Live Display
File VeGA ?
2
Error Explorer
Esci
Figura 66
– Scollegare il cavo di diagnosi da VeGA.
VeGA si spegne automaticamente.
– Collegare nuovamente il pannello di comando.
Funzionalità CI-BUS
Testing della funzionalità CI-BUS
1. Scollegare il cavo CI-BUS del pannello di comando OEM
dalla presa „CI-BUS" nel CP plus.
2. Collegare il Diagnose Tool al CP plus (presa „CI-BUS" ) tra-
mite un cavo TIN-BUS.
3. Fornire al Diagnose Tool una tensione di 12 Volt CC (vedere
il diagramma di collegamento).
Pannello di comando
CI-BUS
Pannello di comando
CI-BUS
TIN (CI-BUS)
USB 12 Volt
4. Avviare il Live Display sul computer
5. Avviare la ricerca prodotto sul "Live Display" tramite "Stru-
menti" "Avvia".
1 Fare clic su "File".
2 Selezionare "Error
Explorer".
– "Live Display" verrà
chiuso.
– "Error Explorer" verrà
avviato.
1 Fare clic su "File".
2 Fare clic su "Esci".
TIN
TIN
CP plus
Combi
Aventa eco
Aventa comfort
TIN
TIN
CP plus
Combi
Aventa eco
Aventa comfort
Il Diagnose Tool avvierà così la ricerca del CP plus. Se la ricer-
ca è riuscita, il CP plus verrà visualizzato sullo schermo.
1
6. Fare clic sul pulsante "Inizio della verifica di
comunicazione".
Verrà avviata la verifica di comunicazione (bidirezionale)
CI-BUS -> TIN-BUS -> Dispositivo
Risultati
Il Diagnose Tool avvia l'esecuzione automatica di un test. Se il
test si conclude con esito positivo, verrà visualizzato un "se-
gno di spunta verde".
Errore
– Pannello di comando OEM
– Cavo di collegamento CI-BUS
Se il test si conclude con esito negativo, verrà visualizzata una
"X rossa".
Errore
– CP plus
1
1
1
