Symboles utilisés
Ce symbole indique des risques possibles.
Remarque avec informations et conseils.
Respecter les prescriptions ESD. Une charge élec-
trostatique peut provoquer la destruction de l'électro-
nique. Assurer l'égalisation de potentiel avant de toucher
l'électronique.
Informations concernant la sécurité
– En cours de fonctionnement, les composants peuvent
conduire des tensions susceptibles d'être mortellement
dangereuses. Les exigences de prévention de l'accident en
vigueur dans le pays dans lequel l'appareil est utilisé doivent
être observées.
– L'appareil peut uniquement être utilisé avec le logiciel d'ori-
gine de Truma.
La garantie ne s'applique pas et la responsabilité ne peut pas
être engagée dans les cas suivants :
– si des modifications sont apportées à l'appareil (y compris
aux accessoires),
– si des pièces de remplacement et accessoires autres que
les pièces d'origine Truma sont utilisés,
– si les instructions d'installation et d'utilisation ne sont pas
respectées,
– si des modifications sont effectuées sur le logiciel
Interface « Diagnose Tool »
Lot de pièces achetées
1 Interface/matériel Diagnose Tool
1 CD-ROM avec logiciel pour
– « Error Explorer »
– « Live Display »
1 câble USB
2 câbles de raccordement Combi / Mover® XT (RJ12 – RJ12)
1 câble de raccordement Mover® (prise RJ12 – fiche latérale)
1 coupleur RJ12 de rallonge de câble
1 câble USB avec transformateur (fiche cylindrique 5 mm) 5 V
à 12 V pour l'alimentation de l'interface
ou
1 câble (avec fiche cylindrique 5 mm) - pour l'alimentation de
l'interface à l'aide d'une commande
Configuration système requise
Windows XP, Windows 10, 7, 8 (pas Windows RT)
Espace requis sur le disque dur : environ 40 Mo (si Microsoft
NET Framework Version 4.0 n'est pas installé, environ 275 Mo
d'espace supplémentaire sont nécessaires sur le disque dur)

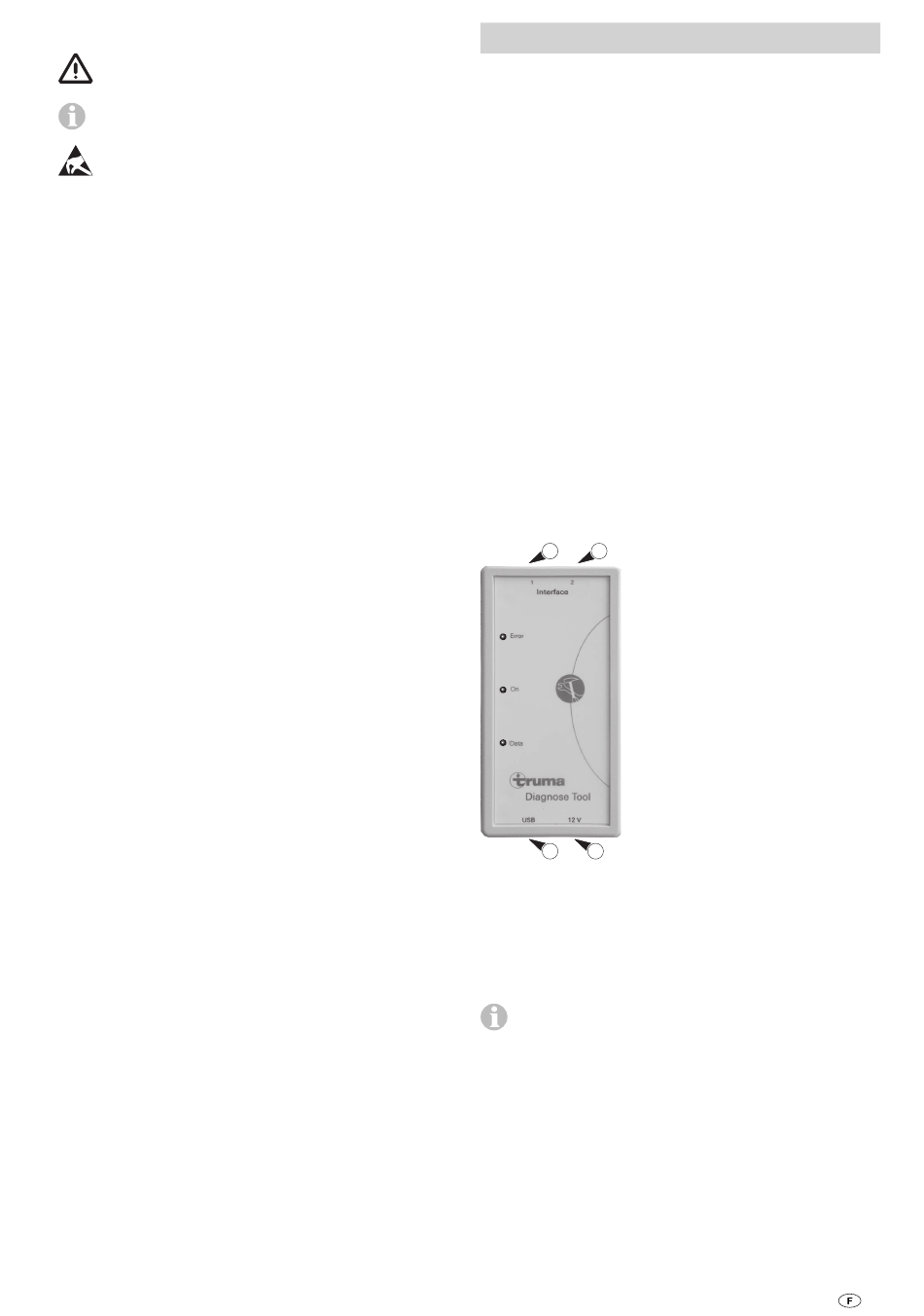

Raccords

1 2
4 3
Fig. 1

Installation du logiciel

– Placer le CD-ROM dans l'ordinateur et suivre les instructions
par étapes sur l'écran.
Le logiciel doit être installé sur l'ordinateur avant de rac-
corder le « Diagnose Tool ».
1 : prise RJ12 pour l'objet
testé
ou
2 : prise RJ12 pour l'objet
testé
3 : prise pour fiche cylindrique
5 mm d'alimentation 12 V ≥
0.1 A
4 : USB pour raccordement à
l'ordinateur
31
