Använda symboler
Symbolen anger potentiella risker.
Upplysning med information och tips.
Beakta ESD-föreskrifterna! Elektrostatisk urladdning
kan skada elektroniken. Etablera potentialutjämning
innan elektroniken vidrörs.
Säkerhetsföreskrifter
– I driftläge kan elkomponenter generera spänningsnivåer
som kan medföra livsfara. Gällande säkerhetsbestämmelser
i det land där enheten används måste följas.
– Enheten får endast användas med orginalprogramvara från
Truma.
Under följande omständigheter upphör garantin att gälla och
inga ersättningsanspråk kan ställas:
– Om enheten (inklusive tillbehör) modifieras.
– Om andra reservdelar och tillbehör än Truma-originaldelar
används.
– Om monterings- och bruksanvisningar inte följs.
– Om programvaran har förändrats.
Användargränssnittet i "Diagnose Tool"
Det inköpta paketets delar
1 Diagnose Tool – gränssnitt/maskinvara
1 CD-skiva med programvara för
– "Error Explorer"
– "Live Display"
1 USB-kabel
2 Combi/Mover® XT-förbindelsekablar (RJ12 – RJ12)
1 Mover®-förbindelsekabel (RJ12-uttag – kantkontaktdon)
1 RJ12-kabelförlängningskoppling
1 USB-kabel med 5–12 V-transformator (5 mm DC-kontakt-
don) för strömförsörjning till gränssnittet
eller
1 kabel (med 5 mm DC-kontaktdon) – för strömförsörjning till
gränssnitt via kontrollenheten

Systemkrav

Windows XP, Windows 10, 7, 8 (inte Windows RT)
Erfordrat hårddiskutrymme: ca 40 MB (om Microsoft.NET
Framework 4.0 inte är installerat krävs ytterligare ca 275 MB
hårddiskutrymme)

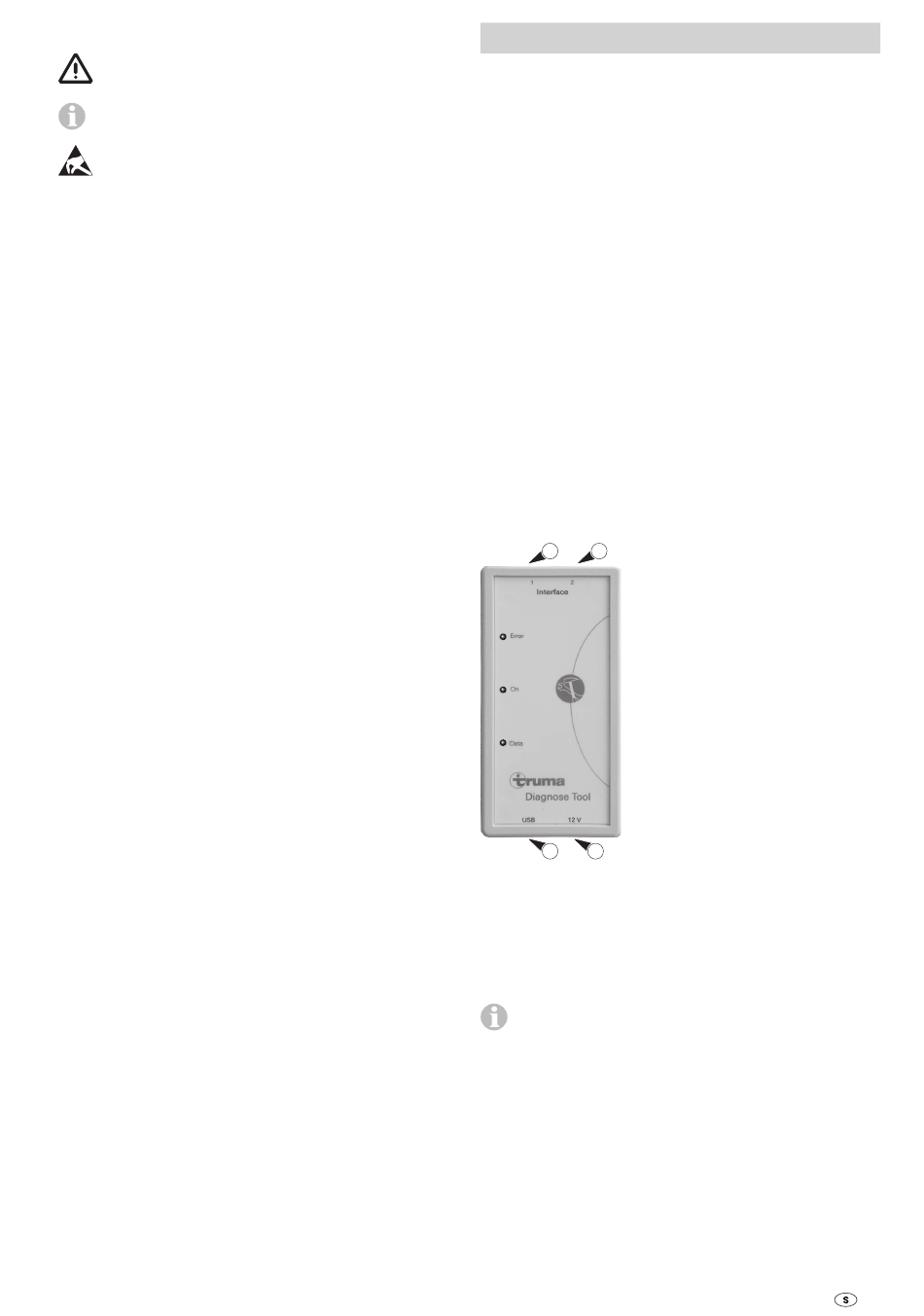

Anslutningar

1 2
4 3
Fig. 1

Installation av programvara

– Mata in CD-ROM-skivan i datorn och följ instruktionerna på
skärmen steg för steg.
Programvaran måste installeras på datorn innan
" Diagnose Tool" ansluts.
1 RJ12-uttag för testobjekt
eller
2 RJ12-uttag för testobjekt
3 Uttag för 5 mm DC-kontakt-
don 12 V spänningsförsörj-
ning ≥ 0,1 A
4 USB för anslutning till dator
