Separat export av kontrollenhet

– Placera kontrollenheten på ett icke ledande underlag.
– Kontrollera att kablarna ansluts till de korrekta plintarna.
Om kontrollenheten används utan sensor och kabelstam
kan nya fel uppstå (Combi 4 / 6 – nr. 61, Combi D – nr. 111).
Anslutning
– Anslut kontrollenheten till en spänningskälla (12 V DC /
≥ 0,1 A).
– Anslut "Diagnose Tool" till försörjningsspänning (X2 eller
USB).

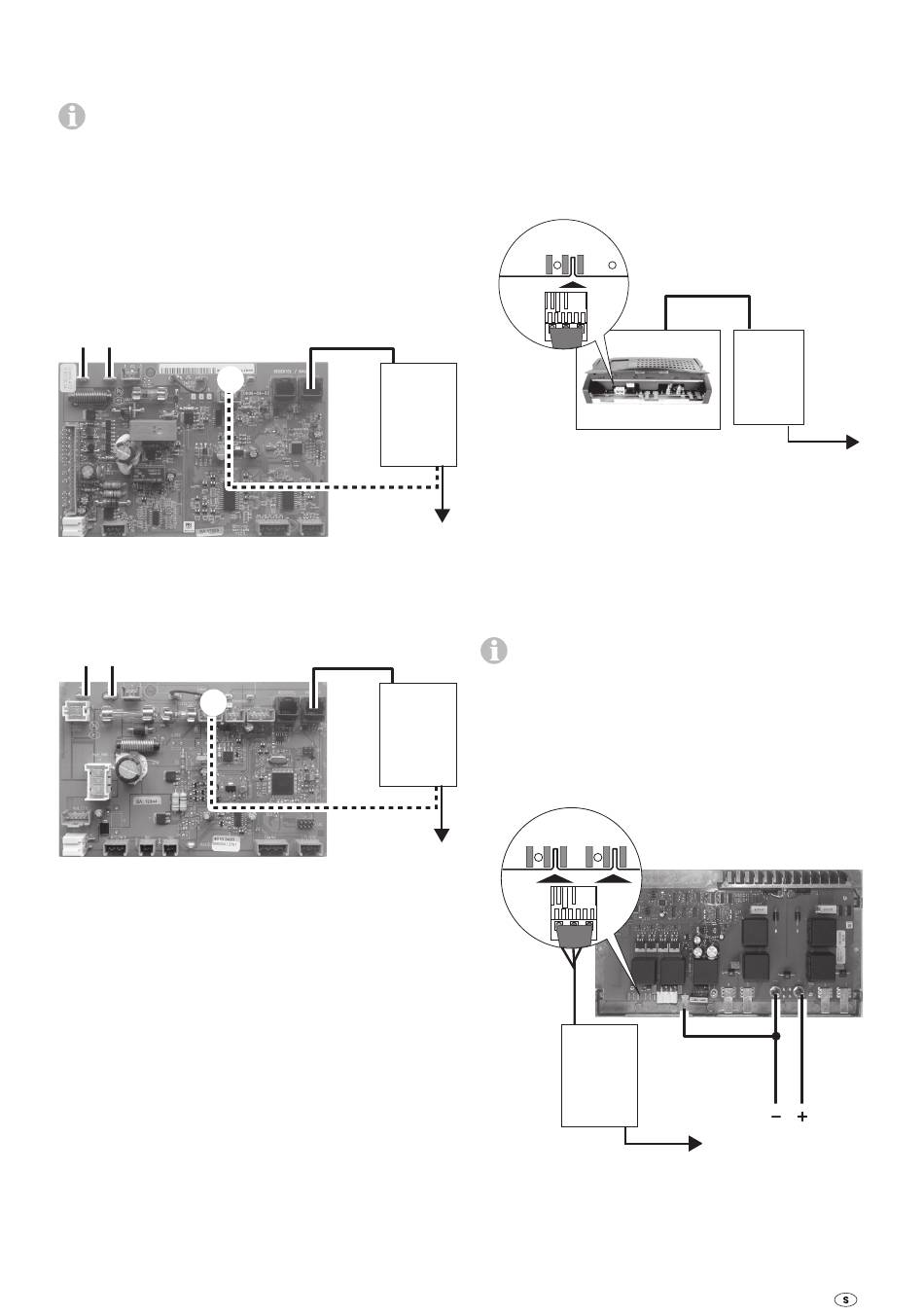

Combi-anslutning (gas)
X2 Anslutning till klocka (klocka) – Combi (gas).
12 V
+ –
X2
Fig. 7
Combi D-anslutning
X2 Anslutning till klocka (timer) – Combi D.
12 V
+ –
X2
Fig. 8
Export av felminnet
– Starta programmet "Truma Diagnose Tool/Error Explorer" på
datorn.
Mover®

Kontrollenhet inbyggd i fordonet

– Mover®-kontrollenhet måste vara klar för användning.
– Spänningsförsörjningen måste vara påslagen.
– Anslut husvagnens 13- eller 7-poliga kontakt i
säkerhetsuttaget.
– Anslut "Diagnose Tool" till X1 med Mover®-adapterkabeln.
Mover®-anslutning
X1
1 2
Interface
Diagnose Tool
USB 12 V
Fig. 9
Export av felminnet
– Starta programmet "Truma Diagnose Tool / Error Explorer"
USB
på datorn.
5 V -> 12 V
Separat export av kontrollenhet
– Placera kontrollenheten på ett icke ledande underlag.
– Kontrollera att kablarna ansluts till de korrekta plintarna.
Om enheten används utan kringutrustning kan nya fel
genereras.
Mover®-anslutning
1 2
– Anslut kontrollenheten till en 12 V DC spänningskälla / mini-
mum 0,2 A).
Interface
– Simulera anslutning av säkerhetsuttaget med en brygga
(W1).
Diagnose Tool
– Anslut "Diagnose Tool" till X1 eller X2 med Mover®-adapter-
USB 12 V
kabeln (W2).
X1
USB
5 V -> 12 V
W2
Fig. 10
Export av felminnet
– Starta programmet "Truma Diagnose Tool / Error Explorer"
på datorn.
Diagnose Tool
USB
Mover®
X2
1 1 2 2
W1
Interface
Diagnose Tool
USB
USB
USB USB 12 V 12 V
5 V -> 12 V
5 V -> 12 V
1 2
Interface
12 V
USB
5 V -> 12 V
12 V
