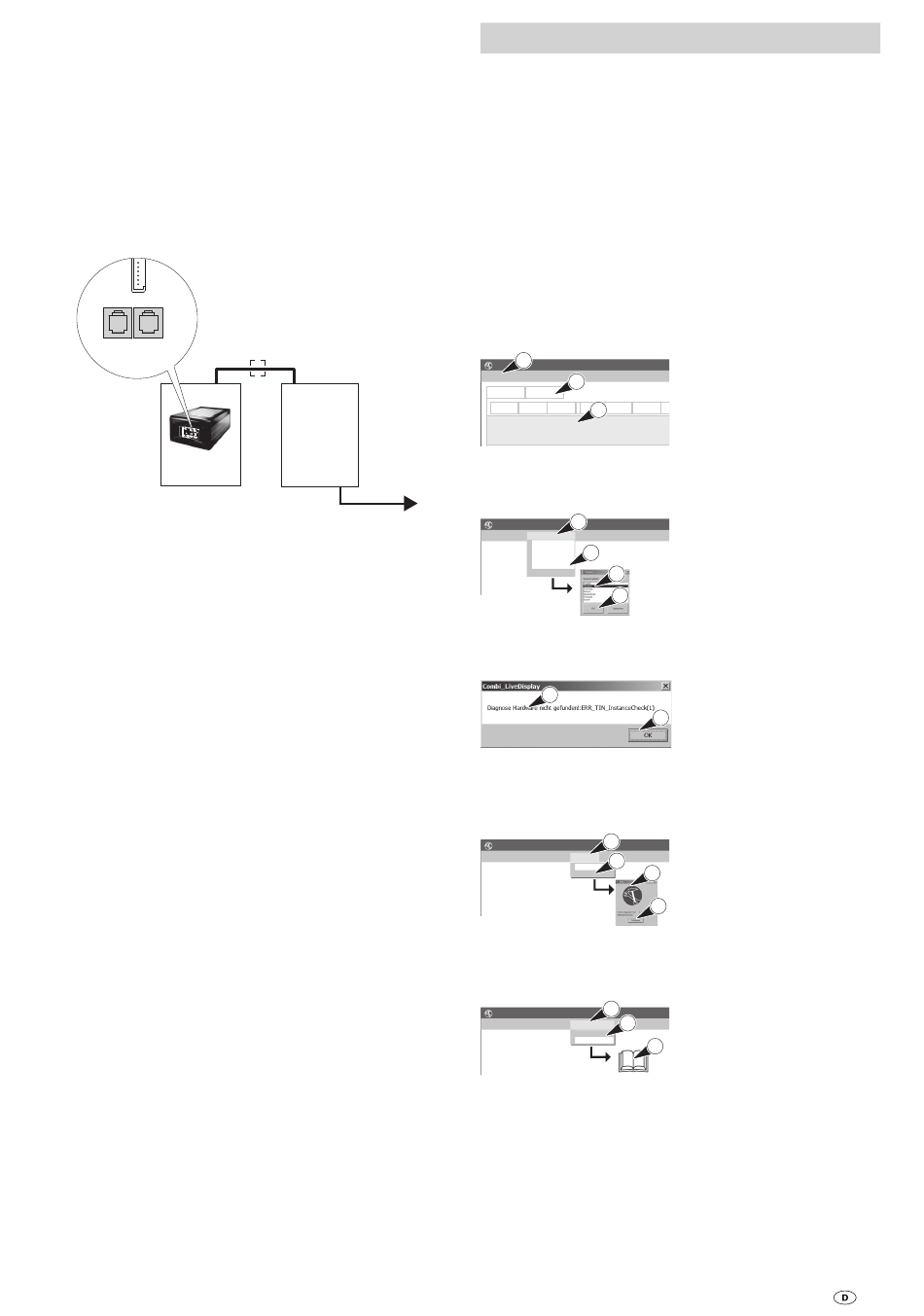

Brennstoffzellensystem VeGA
Elektronik in VeGA eingebaut
Voraussetzungen für den Betrieb
– Das Brennstoffzellensystem VeGA muss gemäß Einbauan-
weisung angeschlossen und installiert sein.
– Digitales Bedienteil abstecken.
– „Diagnose Tool" anschließen – gegebenenfalls Adapterka-
bel und Kupplung X1 verwenden.
Anschluss
X1 Kupplung RJ12 zur Kabelverlängerung
VeGA
Bild 13
Fehlerspeicher auslesen
– Programm „Truma Diagnose Tool / Error Explorer" auf dem
Computer starten.
Elektronik separat auslesen
Ein Auslesen der ausgebauten Elektronik ist nicht möglich.
X1
1
2
Interface
Diagnose Tool
USB
USB
12 V
5 V -> 12 V
Gebrauchsanweisung (Software)
Verwendungszweck
Mit dem Programm „ Error Explorer" können, bei einem TIN-
fähigen Gerät, Fehlerprotokolle erstellt, eingelesen oder der
Fehlerspeicher gelöscht werden. Eine gesperrte Elektronik
kann bei Bedarf entriegelt werden.
Mit dem Programm „ Live Display" können bei einer
Combi (Gas), Combi D oder VeGA Betriebszustände und
Betriebsparameter dargestellt oder geändert werden.
Arbeitsumgebung
– Die Bedienung der Programme erfolgt mit der Maus.
– Werte werden über die Tastatur eingegeben.
1
Truma Diagnose Tool / Error Explorer
Datei
Tools
?
2
Produkt(e)
Fehler
Master
FID
VID
NAD
3
SWVer
TINVer
Bild 20
Sprache einstellen
1
Truma Diagnose Tool / Error Explorer
Datei
Tools
?
Start
2
Stop
Eigenschaften
Mehr...
3
Sprache wählen
4
Bild 21
Warnmeldung
1
Bild 22
Info / Softwarestand
1
Truma Diagnose Tool / Error Explorer
Datei
Tools
?
2
Hilfe
3
Info
4
Bild 23
Hilfe
1
Truma Diagnose Tool / Error Explorer
2
Datei
Tools
?
Hilfe
Info
3
Bild 24
1 Menüband
2 Register
3 Informationsbereich
1 „Tools" klicken
2 „Sprache wählen"
klicken
3 Sprache klicken
4 „OK" oder „Abbrechen"
1 Warnmeldung
2
2 Quittieren
1 „?" klicken
2 „Info" klicken
3 Informationen zur
Software
4 Quittieren
1 „?" klicken
2 Hilfe" klicken
3 Öffnet diese Datei (PDF)
7
