Simboli utilizzati

Il simbolo indica un possibile pericolo.
Nota contenente informazioni e suggerimenti.
Osservare le norme ESD! La carica elettrostatica può
danneggiare la centralina elettronica. Assicurare l'e-
qualizzazione di potenziale prima di toccare la centralina
elettronica.

Istruzioni di sicurezza

– Durante il funzionamento i componenti possono condurre
tensioni che mettono a rischio l'incolumità. Devono essere
rispettate le norme antinfortunistiche vigenti nel Paese in
cui viene utilizzato il dispositivo.
– Il dispositivo deve essere utilizzato esclusivamente con il
software originale Truma.
Non saranno riconosciuti i diritti di garanzia né saranno am-
messe responsabilità nei seguenti casi:
– modifiche apportate al dispositivo (compresi gli accessori);
– uso di parti di ricambio e di accessori non originali Truma;
– mancato rispetto delle istruzioni di installazione e
funzionamento;
– modifiche apportate al software.

Interfaccia di "Diagnose Tool"

Contenuto della confezione acquistata

1 Interfaccia/hardware Diagnose Tool
1 CD-ROM con software per
– "Error Explorer"
– "Live Display"
1 cavo USB
2 cavi di collegamento Combi/Mover® XT (RJ12 – RJ12)
1 cavo di collegamento Mover® (presa RJ12 – connettore a
bordo scheda)
1 accoppiamento RJ12 per cavo di prolunga
1 alimentatore per interfaccia, costituito da cavo USB con tra-
sformatore da 5 V a 12 V (connettore cilindrico da 5 mm)
oppure
1 cavo (incluso connettore cilindrico 5 mm) per l'alimentazio-
ne dell'interfaccia attraverso la centralina

Requisiti di sistema

Windows XP, Windows 10, 7, 8 (non Windows RT)
Memoria richiesta su disco rigido: circa 40 MB (è necessario
disporre di circa 275 MB di memoria aggiuntiva sul disco
rigido in caso non sia installato Microsoft .NET Framework
Versione 4.0)

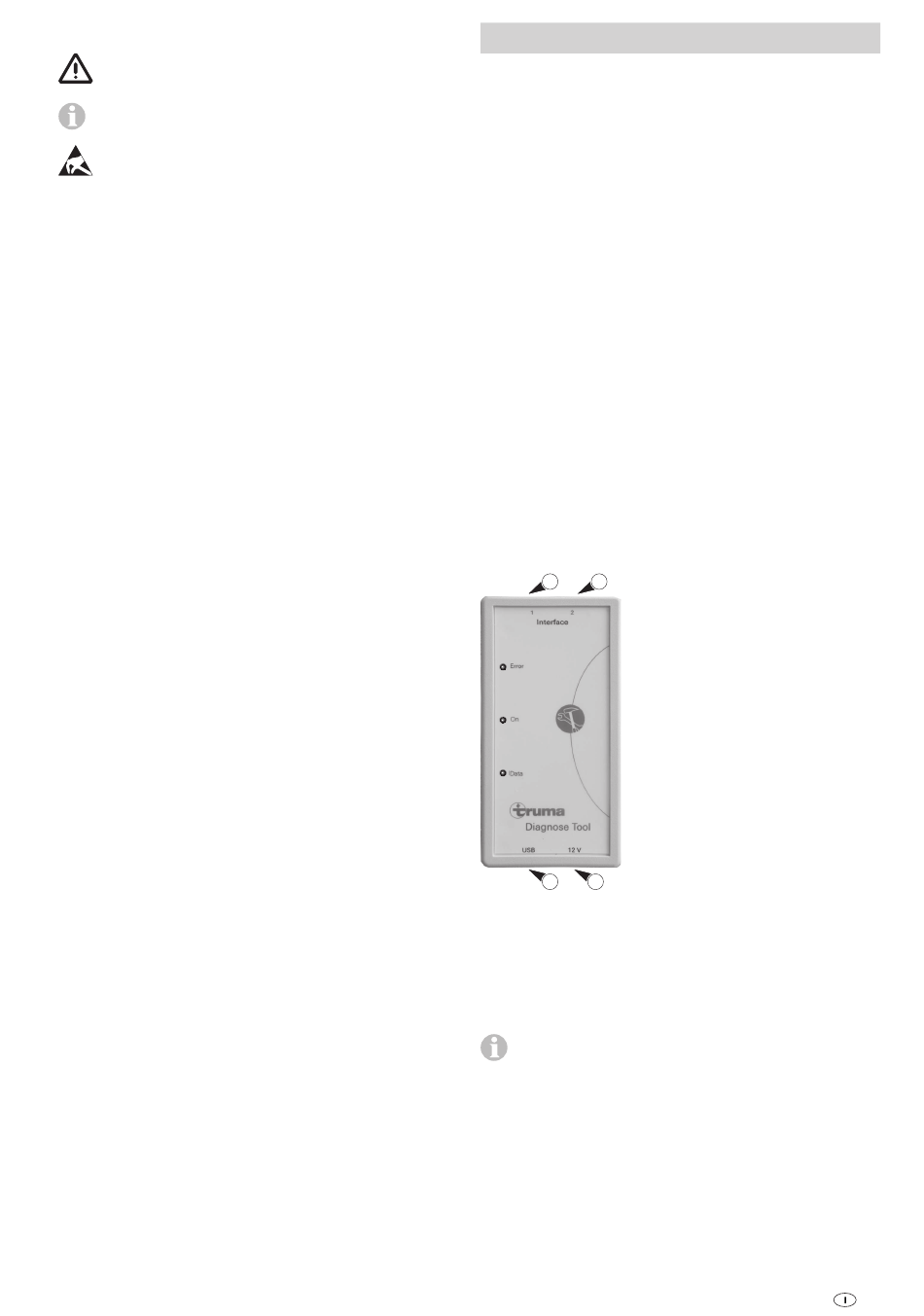

Collegamenti

1 2
4 3
Figura 1

Installazione del software

– Inserire il CD-ROM nel computer e seguire le istruzioni det-
tagliate sullo schermo.
Il software deve essere installato sul computer prima di
collegare "Diagnose Tool".
1 presa RJ12 per oggetto da
testare
oppure
2 presa RJ12 per oggetto da
testare
3 presa per connettore cilindri-
co da 5 mm con alimenta-
zione 12 V ≥ 0,1 A
4 USB per collegamento al
computer
