Apart uitlezen besturing

– De besturing op een niet-geleidend oppervlak plaatsen.
– Houd rekening met de polariteit.
Gebruik van de besturing zonder sensor en kabelboom
kan nieuwe storingen genereren (Combi 4 / 6 – nr. 61,
Combi D – nr. 111).
Aansluiting
– Besturing van spanning voorzien (12 V DC / ≥ 0,1 A).
– Stroomtoevoer aansluiten voor 'Diagnose Tool' (X2 of USB).

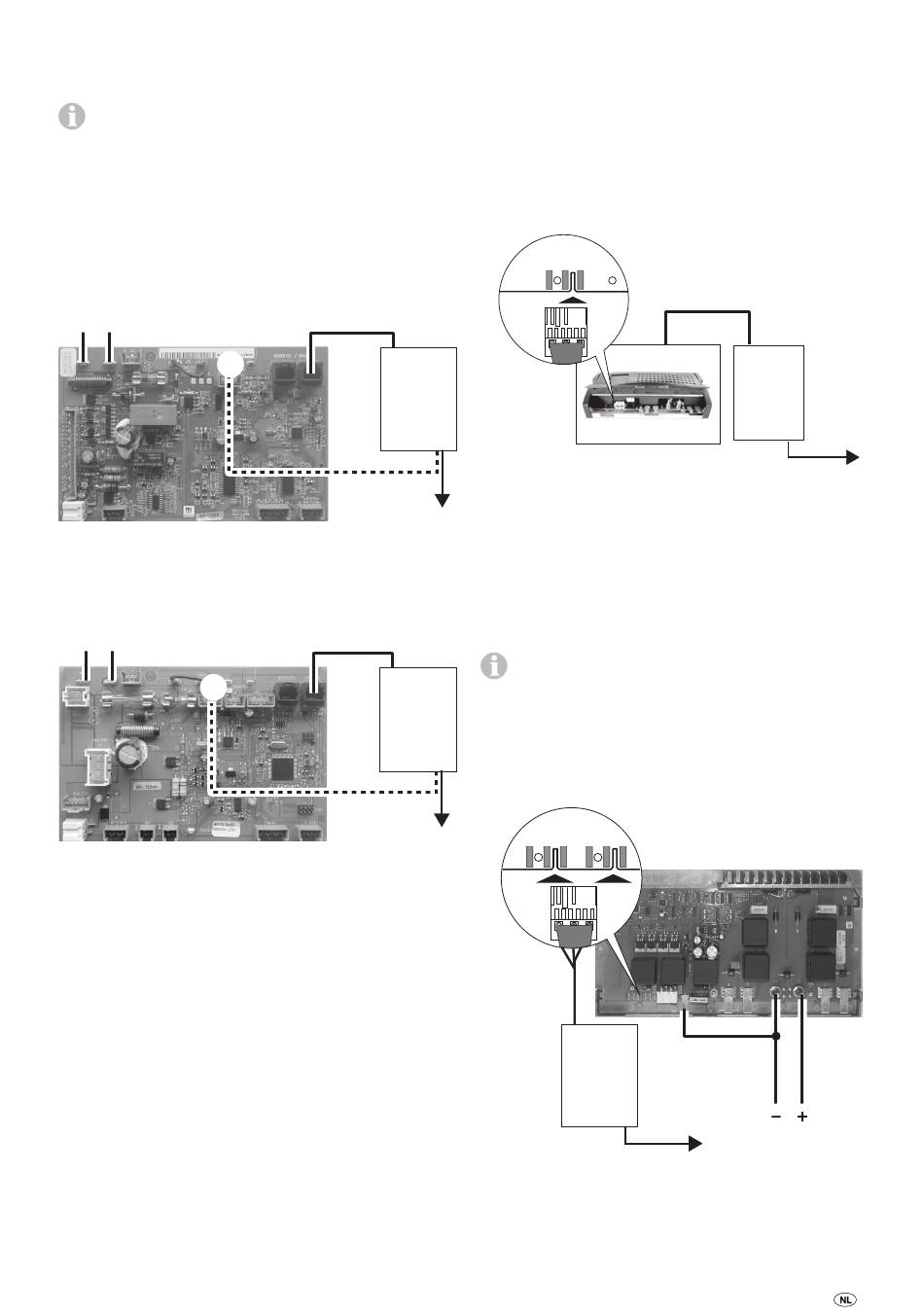

Aansluiting Combi (Gas)
X2 Aansluiting op klok (klok) – Combi (Gas)
12 V
+ –
X2
Fig. 7
Aansluiting CombiD
X2 Aansluiting op klok (tijdschakelaar) – Combi (Gas)
12 V
+ –
X2
Fig. 8
Uitlezen foutgeheugen
– Programma 'Truma Diagnose Tool / Error Explorer' op de
computer starten.
Mover®

Besturing ingebouwd in voertuig

– Besturing van Mover® dient gebruiksklaar te zijn.
– De voeding dient aan te staan.
– 13- of 7-polige stekker van de caravan in de veiligheidsstek-
kerdoos steken.
– De 'Diagnose Tool' met Mover®-adapterkabel op X1
aansluiten.
Aansluiting Mover®
X1
1 2
Interface
Diagnose Tool
USB 12 V
Fig. 9
USB Uitlezen foutgeheugen
5 V -> 12 V
– Programma 'Truma Diagnose Tool / Error Explorer' op de
computer starten.
Apart uitlezen besturing
– De besturing op een niet-geleidend oppervlak plaatsen.
– Houd rekening met de polariteit.
Als u de besturing inschakelt zonder randapparatuur kan
dit leiden tot nieuwe fouten.
1 2
Aansluiting Mover®
Interface
– Besturing van spanning voorzien (12 V DC / min. 0,2 A).
– Aansluiting van de veiligheidsstekkerdoos met brug (W1)
Diagnose Tool
simuleren.
USB 12 V
– De 'Diagnose Tool' met Mover®-adapterkabel (W2) op X1 of
X2 aansluiten.
USB
X1
5 V -> 12 V
W2
Fig. 10
Uitlezen foutgeheugen
– Programma 'Truma Diagnose Tool / Error Explorer' op de
computer starten.
Diagnose Tool
USB
Mover®
X2
1 1 2 2
W1
Interface
Diagnose Tool
USB
USB
USB USB 12 V 12 V
5 V -> 12 V
5 V -> 12 V
1 2
Interface
12 V USB
5 V -> 12 V
12 V
