Esportazione separata della centralina

– Posizionare la centralina su una superficie non conduttiva.
– Verificare che i cavi siano collegati ai terminali corretti.
L'utilizzo della centralina senza sensore e fascio di
cablaggio può generare nuovi errori (Combi 4/6 – nume-
ro 61, Combi D – numero 111).
Collegamento
– Fornire alimentazione alla centralina (12 V CC /≥ 0,1 A).
– Collegare l'alimentazione elettrica per "Diagnose Tool"
(tramite X2 o USB).

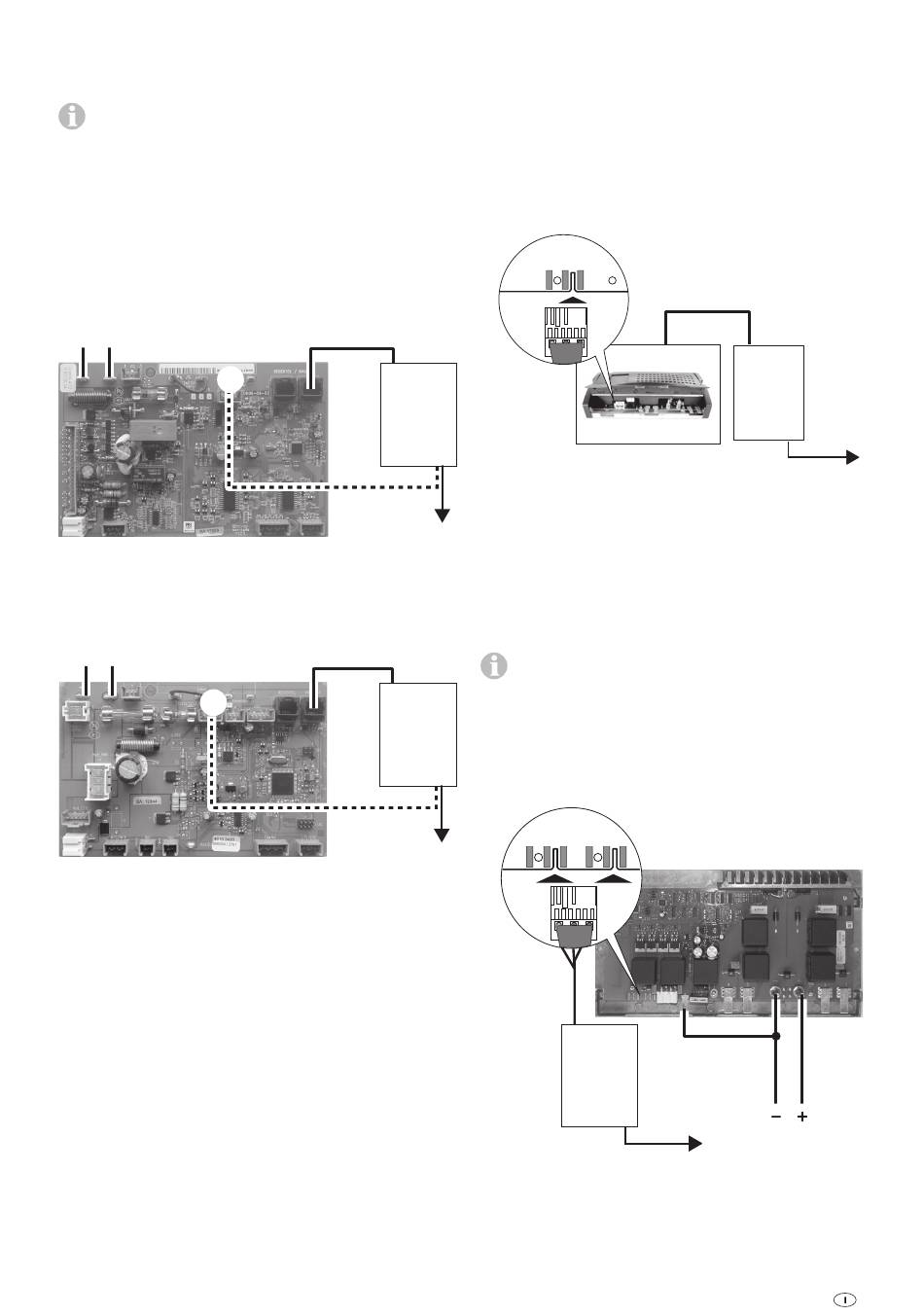

Collegamento Combi (gas)
X2 collegamento all'orologio (orologio) – Combi (gas)
12 V
+ –
X2
Figura 7
Collegamento Combi D
X2 collegamento all'orologio (interruttore orario) – Combi D
12 V
+ –
X2
Figura 8
Esportazione memoria errori
– Avviare il programma "Truma Diagnose Tool/Error Explorer"
sul computer.
Mover®

Centralina installata nel veicolo

– La centralina di Mover® deve essere pronta per l'utilizzo.
– L'alimentazione deve essere accesa.
– Collegare la spina a 13 o 7 piedini del caravan alla presa di
sicurezza.
– Collegare il "Diagnose Tool" a X1 con il cavo adattatore
Mover®.
Collegamento Mover®
X1
1 2
Interface
Diagnose Tool
USB 12 V
Figura 9
Esportazione memoria errori
USB
– Avviare il programma "Truma Diagnose Tool/Error Explorer"
5 V -> 12 V
sul computer.
Esportazione separata della centralina
– Posizionare la centralina su una superficie non conduttiva.
– Verificare che i cavi siano collegati ai terminali corretti.
L'utilizzo della centralina senza periferiche può generare
nuovi errori.
1 2
Collegamento Mover®
– Fornire l'alimentazione alla centralina (12 V CC/min 0,2 A).
Interface
– Simulare il collegamento della presa di sicurezza con un
ponte (W1).
Diagnose Tool
– Collegare il "Diagnose Tool" a X1 o X2 con il cavo adattatore
USB 12 V
Mover® (W2).
X1
USB
5 V -> 12 V
W2
Figura 10
Esportazione memoria errori
– Avviare il programma "Truma Diagnose Tool/Error Explorer"
sul computer.
Diagnose Tool
USB
Mover®
X2
1 1 2 2
W1
Interface
Diagnose Tool
USB
USB
USB USB 12 V 12 V
5 V -> 12 V
5 V -> 12 V
1 2
Interface
12 V USB
5 V -> 12 V
12 V
