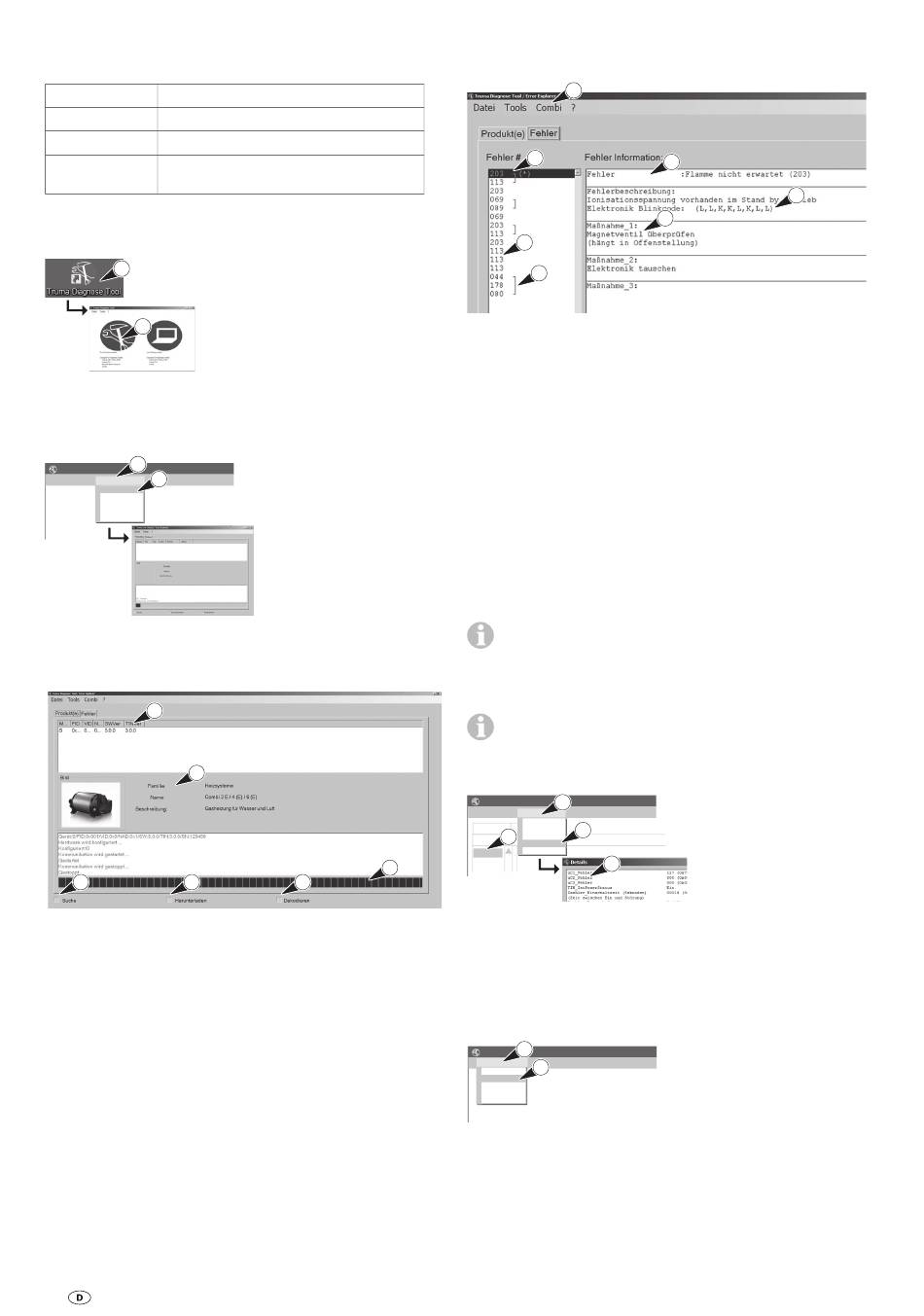

Programm „ Error Explorer" – Combi, Mover®
Voraussetzung für den Betrieb:
Gerät
Version der Software im Gerät
Combi (Gas)
> V 03.00.00
Combi D
> V 04.00.00
Mover®
alle
– Mover® S ab 01/2008
Programm starten
1
2
Bild 25
Gerät suchen
1
Truma Diagnose Tool / Error Explorer
2
Datei
Tools
?
Start
Stop
Eigenschaften
Mehr...
Sprache wählen
3
Bild 26
Fehlerspeicher lesen
6
5
1
2
Bild 27
Anzeige der aktuellen Aktion
1 Suche des Geräts.
2 Fehlerspeicher wird ausgelesen.
3 Inhalt des Fehlerspeichers wird für die Anzeige aufbereitet.
4 Statusbalken.
5 Gerät, das mit dem „Diagnose Tool" verbunden ist.
6 Informationen zum Gerät
Feld
Bedeutung
Master
M(aster) / S(lave)
FID
Gerätekennung
VID
Gerätevariante
NAD
Netzwerkadresse
SWVer
Version der Software im Gerät
TINVer
Version des TIN Bus
8
1 Programm durch
Doppelklick auf das Icon
„Truma Diagnose Tool"
im Desktop starten
2 Im Auswahlfenster
„ Error Explorer" starten
1 „Tools" klicken
2 „Start" klicken
3 Informationen zur Suche
bzw. zum erkannten
Gerät (siehe
„Fehlerspeicher lesen")
4
3
Fehler- / Maßnahmenliste anzeigen
Für eine Darstellung die Registerkarte „Fehler" aktivieren.
7
1
5
6
Bild 28
1 Fehlerliste
– Der aktuelle Fehler ist mit (*) gekennzeichnet.
Wird kein (*) dargestellt, ist der aktuelle Fehler undefiniert.
– Maßnahmenliste durch Anklicken eines Fehlers anzeigen.
2 Fehlerbeschreibung – detailierte Angaben zum Fehler
(siehe „Details anzeigen")
3 Blinkcode
4 Eine oder mehrere Maßnahmen zur Beseitigung des Fehlers
5 Gruppieren von Fehlern mit „]" – Bedeutung je nach
Testobjekt.
Combi – Gleichzeitiges Auftreten von Fehlern innerhalb eines
Datenpakets.
Mover® – Der gleiche Fehler ist mehrmals hintereinander
aufgetreten.
6 Mover® – Ein fataler Fehler ist zusätzlich mit (X)
gekennzeichnet.
7 Produktname des erkannten Geräts z. B. Combi.
Für Mover® sind die Daten in der Fehler-Maßnahmenliste
ab 09/2012 gültig.
Details anzeigen
Details zum Fehler nur für speziell geschultes
Servicepersonal.
Beispiel zeigt das Gerät – Combi Gas.
2
Truma Diagnose Tool / Error Explorer
Datei
Tools
Combi
?
Start
Produkt(e)
F
Fehler
Fehler
3
Stop
1
Eigenschaften
Fehler #
Fe
Fehler Informatio
Fehler Information
Fehler Informatio
ehler Informatio
Mehr ...
Sprache wählen
127 (*)
4
113
127
Bild 29
Fehlerliste speichern
Zur Kommunikation mit Truma kann die Fehlerliste gespei-
chert und mit Email versendet werden.
1
Truma Diagnose Tool / Error Explorer
Datei
Tools
Combi
?
2
Öffnen ...
Öffnen ...
Speichern unter ...
Speichern unter ...
Drucken
Drucken
Live Display
Live Display
Beenden
Beenden
Bild 30
<Dateiname>.tef – .tef = Erweiterung des Dateinamens für
das binäre Fehlerprotokoll.
2
3
4
1 Gewünschten Fehler
klicken
2 „Tools" klicken
3 „Mehr ..." klicken für
Details zum Fehler
4 Details zum Fehler
1 „Datei" klicken
2 „Speichern unter ..."
wählen
– <Dateiname> anneh-
men oder ändern
– „Speichern" klicken
