Exportation de la commande à part
– Poser la commande sur une surface non conductrice.
– Vérifier que les fils sont raccordés aux bornes adéquates.
L'utilisation de la commande sans sonde et sans fais-
ceau de câbles peut générer de nouvelles erreurs
( Combi4/6– n° 61, Combi D – n° 111).
Raccordement
– Brancher la commande à du courant 12 V CC / ≥ 0,1 A).
– Raccorder l'alimentation pour le « Diagnose Tool » (X2 ou
USB).

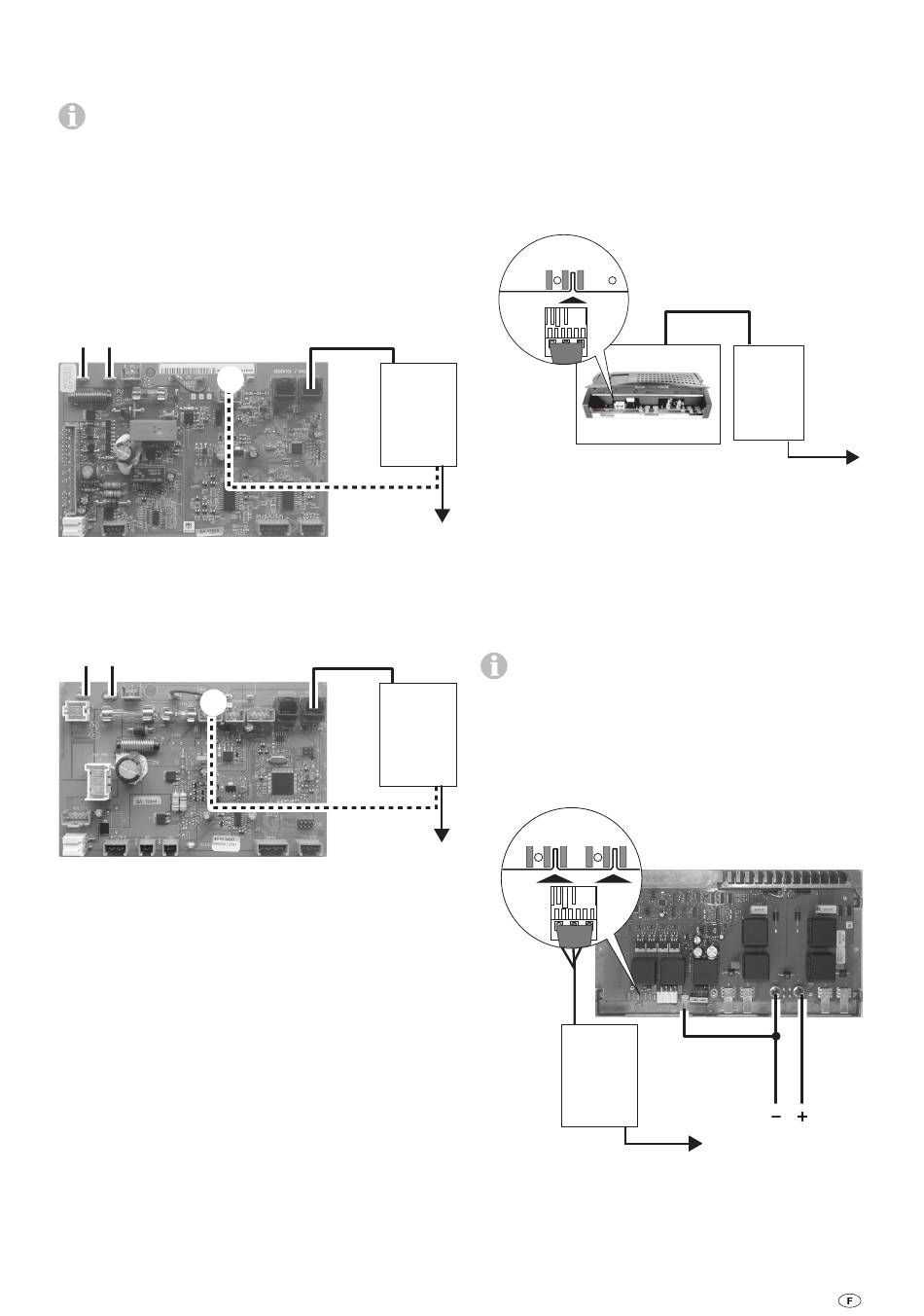

Raccordement Combi (gaz)
X2 Raccordement à la minuterie (minuterie) – Combi (gaz)
12 V
+ –
X2
Fig. 7
Raccordement Combi D
X2 Raccordement à la minuterie (minuterie) – Combi D
12 V
+ –
X2
Fig. 8
Exportation de la mémoire d'erreurs
– Démarrer le programme « Truma Diagnose Tool/Error Explorer »
sur l'ordinateur.
Mover®
Commande installée dans le véhicule
– La commande de Mover® doit être prête à fonctionner.
– L'alimentation électrique doit être activée.
– Insérer la fiche remorque à 13 ou à 7 pôles dans la prise de
courant de sécurité
– Raccorder le « Diagnose Tool » à X1 avec le câble adapta-
teur Mover®.
Raccordement Mover®
X1
1
2
Interface
Diagnose Tool
USB
12 V
Fig. 9
Exportation de la mémoire d'erreurs
USB
– Démarrer le programme « Truma Diagnose Tool/Error Explorer »
5 V -> 12 V
sur l'ordinateur.
Exportation de la commande à part
– Poser la commande sur une surface non conductrice.
– Vérifier que les fils sont raccordés aux bornes adéquates.
L'utilisation de la commande sans équipement périphé-
rique peut provoquer de nouvelles erreurs.
1
2
Raccordement Mover®
– Brancher la commande à du courant 12 V CC/min. 0,2 A).
Interface
– Simuler le raccordement de la prise de courant de sécurité à
l'aide d'un pont (W1).
Diagnose Tool
– Raccorder le « Diagnose Tool » à X1 ou X2 avec le câble
USB
12 V
adaptateur Mover® (W2).
X1
USB
5 V -> 12 V
W2
Fig. 10
Exportation de la mémoire d'erreurs
– Démarrer le programme « Truma Diagnose Tool / Error Explorer »
sur l'ordinateur.
Diagnose Tool
USB
Mover®
X2
1
1
2
2
W1
Interface
Diagnose Tool
USB
USB
USB
USB
12 V
12 V
5 V -> 12 V
5 V -> 12 V
1
2
Interface
12 V
USB
5 V -> 12 V
12 V
33
