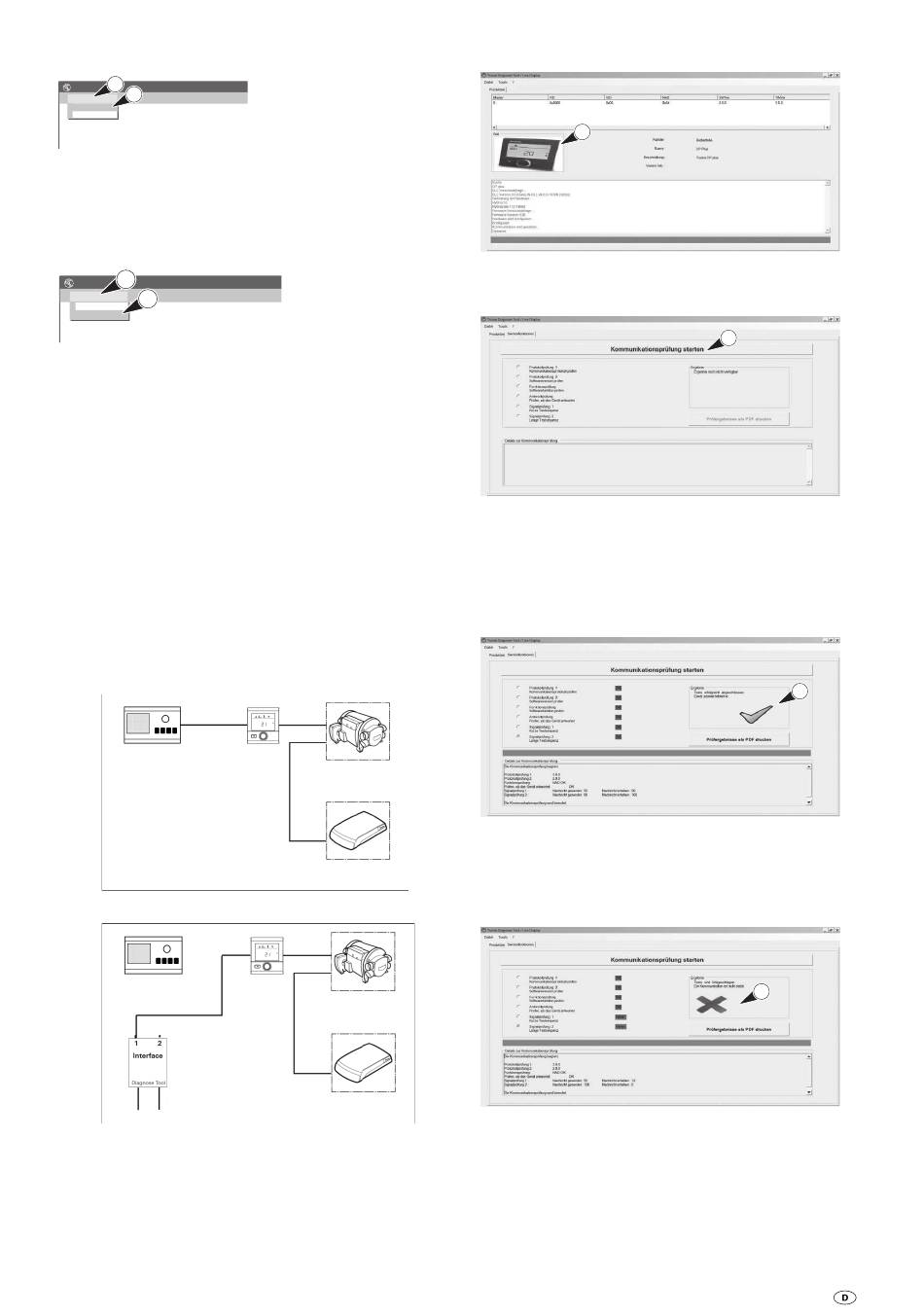

Wechsel zu „ Error Explorer"
1
Truma Diagnose Tool / Live Display
2
Datei
Error Explorer
Beenden
Bild 65

Programm beenden

1
Truma Diagnose Tool / Live Display
Datei Tools VeGA ?
2
Error Explorer
Beenden
Bild 66
– Diagnosekabel von der VeGA abstecken.
VeGA schaltet sich automatisch ab.
– Bedienteil wieder anstecken.
CI-BUS Funktionalität
Testen der CI-BUS Funktionalität
1. CI-BUS Kabel vom OEM-Bedienteil an der Buchse „CI-BUS"
am CP plus abstecken.
2. Diagnose Tool mit einem TIN-BUS Kabel am CP plus (Buch-
se „CI-BUS") anschließen.
3. Diagnose Tool mit 12 Volt Gleichspannung versorgen (siehe
Anschlussbilder).
CI-BUS
Bedienteil
CI-BUS Bedienteil
TIN (CI-BUS)
USB 12 Volt
4. Live Display am Computer starten
5. Im „Live Display" mit „Tools" „Start" die Produktsuche
starten.
1 „Datei" klicken
2 „ Error Explorer"
aktivieren
– „ Live Display" wird
beendet
– „ Error Explorer" startet
1 „Datei" klicken
2 „Beenden" klicken
TIN
TIN
CP plus
Combi
Aventa eco
Aventa comfort
TIN
TIN
CP plus
Combi
Aventa eco
Aventa comfort
Das Diagnose Tool sucht nun das CP plus. Nach erfolgreicher
Suche wird das CP plus am Bildschirm dargestellt.
1
6. Die Schaltfläche „Kommunikationsprüfung starten"
anklicken.
Es startet die Kommunikationsprüfung (bidirektional)
CI-BUS -> TIN-BUS -> Gerät
Ergebnisse
Das Diagnose Tool startet einen automatischen Testlauf. Bei
erfolgreichem Test wird ein „grüner Haken" dargestellt
Fehler
– OEM-Bedienteil
– CI-BUS-Verbindungskabel
Bei fehlgeschlagenem Test wird ein „rotes X" dargestellt.
Fehler
– CP plus
1
1
1
