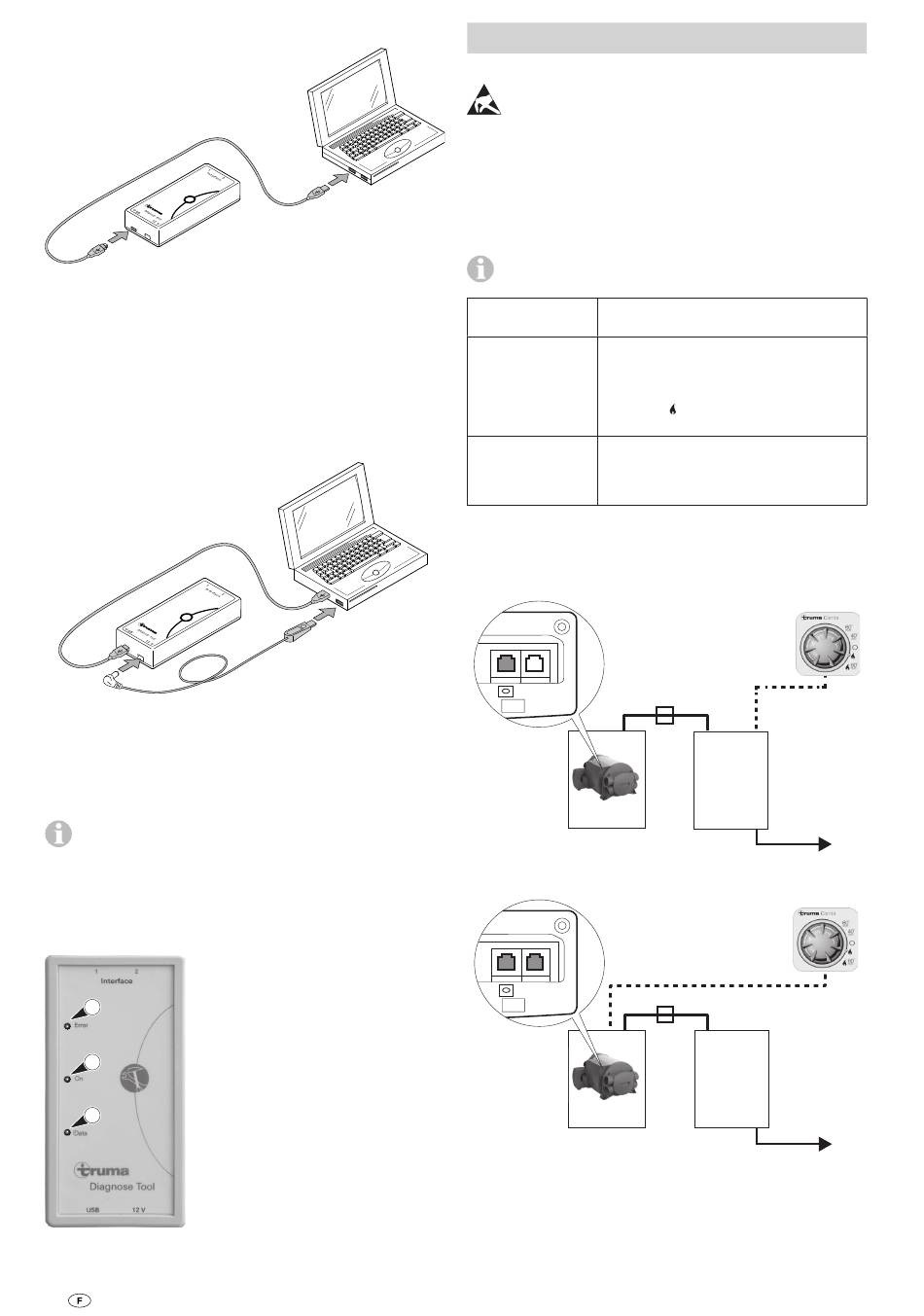

Raccordement à l'ordinateur
USB
Fig. 2

Tension de service

L'interface a besoin d'une tension CC de 12 V / ≥ 0.1 A.
L'alimentation est fournie via :
– la commande,
– ou via un câble raccordé à la commande.
– ou l'interface USB de l'ordinateur (câble USB avec transfor-
mateur 5 V -> 12 V)
12 V
Fig. 3
Mise à jour du logiciel
Le logiciel le plus récent peut être téléchargé depuis la section
revendeurs (voir www.truma.com).
À chaque démarrage, le « Diagnose Tool » recherche le
logiciel le plus récent. Un message s'affiche si une erreur
se produit (pas de connexion internet, par exemple).

Affichage DEL

1
2
3
Fig. 4
32
USB
5 V -> 12 V
1 Erreur - DEL rouge
– Informations sur les don-
nées de communication
(dysfonctionnement du
cadre par exemple)
2 Activé - DEL verte
– En continu
Le raccordement USB et la
tension de service sont en
place.
– Clignotant (1 Hz)
Pas de tension de service via
l'interface 1 (2)
– Clignotant rapidement (1 Hz,
lumière désactivée/activée
toutes les 0,5 s)
Pas de raccordement USB
(raccorder/vérifier le câble)
3 Données - DEL orange
– Signal indiquant le transfert
de données vers le bus

Raccordement (appareils, commandes)

Respecter les prescriptions ESD.
Combi/Combi D
Commande installée dans le chauffage
Conditions d'utilisation
Pour les chauffages électriques tels que le Combi 6E, dé-
brancher le commutateur d'énergie.
Version du logiciel
dans l'appareil
< V 05.00.00
– Régulation de la température am-
biante en position 1 (= butée à
gauche).
– Mettre la pièce de commande en
marche – Chauffage sans tempéra-
ture contrôlée de l'eau.
≥ V 05.00.00
– Déconnecter la pièce de commande
numérique/analogique.
– Déconnecter le système de
climatisation
– Raccorder le « Diagnose Tool » à l'aide du câble adaptateur
Combi.
Raccordement
Combi
Fig. 5
Combi
Fig. 6
* requis pour Version du logiciel dans l'appareil < V 05.00.00
X1 coupleur RJ12 de rallonge de câble
Exportation de la mémoire d'erreurs
– Démarrer le programme « Truma Diagnose Tool/Error Explorer »
sur l'ordinateur.
*
X1
1
2
Interface
Diagnose Tool
USB
USB
12 V
5 V -> 12 V
*
X1
1
2
Interface
Diagnose Tool
USB
USB
12 V
5 V -> 12 V
