Foutgegevens

Alle fouten die zich voordoen worden op het scherm in rood
gemarkeerd.
Het voorbeeld toont het Combi (Gas)-apparaat.
Truma Diagnose Tool / Live Display
2
Bestand Tools ?
Product(en) Live Display Fouten
Fouten
5
μC1 0
1
μC2 10
μC3 25
4
3

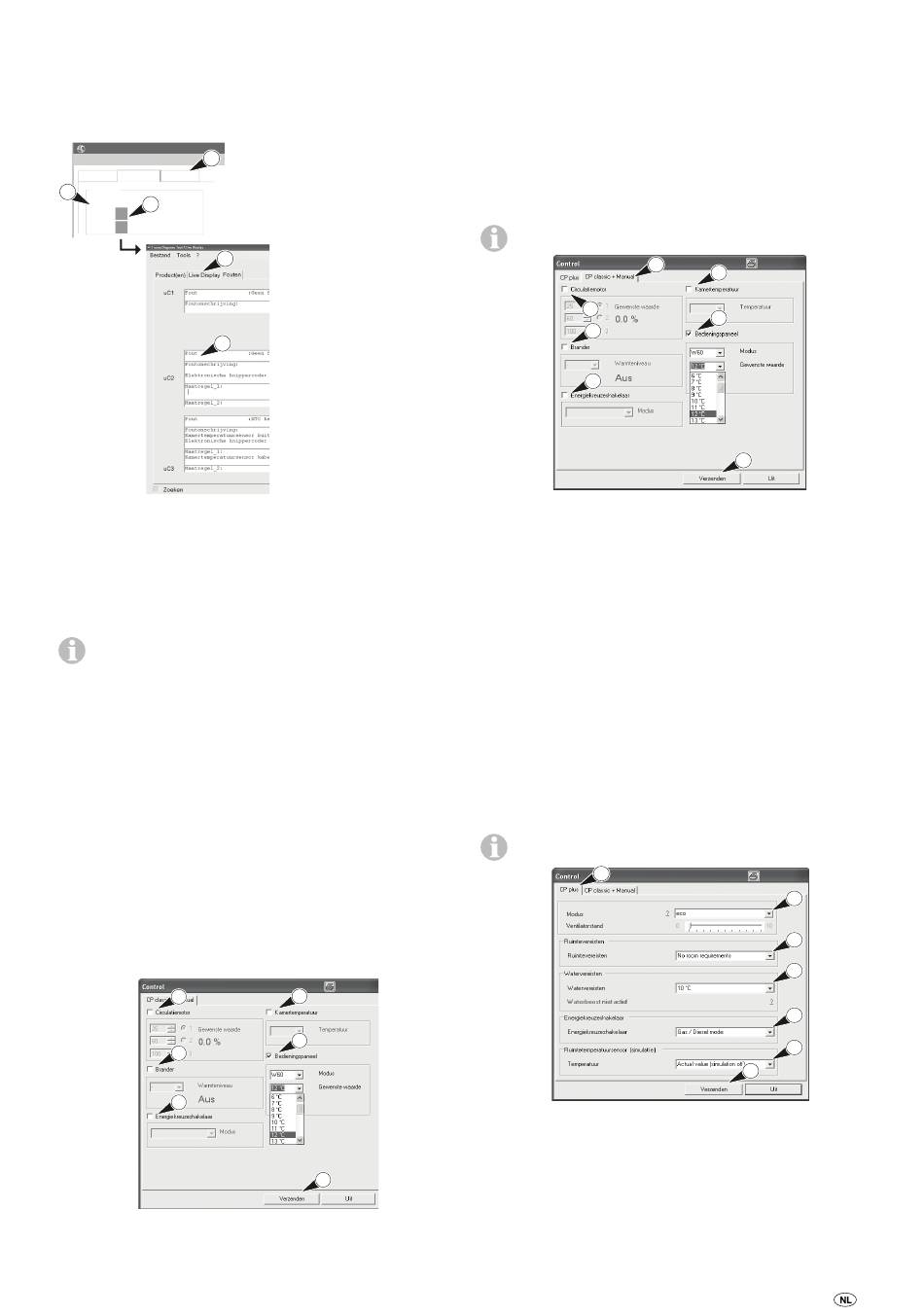

Fig. 43

Instelling bedrijfsstatus

De bedrijfsparameters op het apparaat kunnen gewijzigd worden
voor testen. Er kunnen diverse simulatie-opties geconfigureerd
worden, afhankelijk van het aangesloten apparaat.
Het 'Live Display'-scherm wordt in de taakbalk geplaatst na-
dat het 'Bediening'-scherm geopend is. Het 'Live Display'-scherm
kan teruggeplaatst worden door het symbool in de taakbalk aan te
klikken. Hetzelfde geldt voor het 'Bediening'-scherm.

– Simulatie analoog bedieningspaneel

Het 'Bediening'-scherm – Fig. 44. – wordt automatisch als volgt
geopend:
Combi (Gas) Sofwareversie in het apparaat 3.0, 4.0
Combi D Sofwareversie in het apparaat 4.0, 5.0
Indien het klassieke CP-bedieningspaneel en de klassieke CP
E-energiekeuzeschakelaar worden gesimuleerd dienen de volgen-
de stappen uitgevoerd te worden:
– 'Live Display' sluiten.
– Combi inschakelen – op het klassieke CP-bedieningspaneel.
– Stel de kamertemperatuur in op '5'.
– Wacht tot de Combi werkt (verwarmingsmodus)
– 'Live Display' opstarten.
1
2
3
Fig. 44
1 Uitsluitend Combi (Gas) – gelijkspanningsmotor kan ingesteld
worden op 25 tot 100 %.
2 Uitsluitend Combi (Gas) – mogelijke instellingen brander 2, 4, 6 kW
3 Energiekeuzeschakelaar kan op elektrische/ gemengde aandrij-
ving worden gezet.
1 Het veld dat met rood
gemarkeerd is aanklikken
voor de gegevens van de
huidige fout.
of
2 Het tabblad 'Fouten' aan-
klikken voor de gegevens
van de fout.
3 Gedetailleerde beschrij-
ving van de fout
4 Het tabblad 'Live Display'
aanklikken om terug te ke-
ren naar het programma
'Live Display'.
5 Het 'Combi'-scherm bevat
o.a. μC1, μC2 en μC3.
Het scherm 'Combi D'
geeft alleen μC1 weer.
4
5
6
4 Uitsluitend Combi (Gas) – Eigenlijke kamertemperatuur kan voor-
af worden geselecteerd.
5 Bedieningspaneel – De modus en de ingestelde kamertempera-
tuurwaarde kunnen vooraf geselecteerd worden.
6 'Verzenden' aanklikken om de parameters naar de besturing te
versturen.
Het 'Bediening'-scherm - Fig. 45 - verschijnt wanneer u het tabblad
'CP classic + Handmatig' aanklikt.
Combi (Gas) Sofwareversie in het apparaat ≥5.00
Combi D Sofwareversie in het apparaat ≥6.00
Vereiste voorwaarde - Bedieningspanelen dienen losgekop-
peld te zijn.
1
2
3
4
Fig. 45
1 Tabblad 'CP classic + Handmatig'
2 Uitsluitend Combi (Gas) – gelijkspanningsmotor kan ingesteld
worden op 25 tot 100 %.
3 Uitsluitend Combi (Gas) – mogelijke instellingen brander 2, 4, 6 kW
4 Energiekeuzeschakelaar - kan op elektrische/ gemengde aandrij-
ving worden gezet.
5 Uitsluitend Combi (Gas) - echte kamertemperatuur kan vooraf
worden geselecteerd.
6 Bedieningspaneel – De modus en de ingestelde kamertempera-
tuurwaarde kunnen vooraf geselecteerd worden.
7 'Verzenden' aanklikken om de parameters naar de besturing te
versturen.

– Simulatie digitaal bedieningspaneel

Het 'Bediening'-scherm – Fig. 46 – verschijnt wanneer u het tabblad
'CP plus' aanklikt.
Combi (Gas) Sofwareversie in het apparaat ≥5.00
Combi D Sofwareversie in het apparaat ≥6.00
Vereiste voorwaarde - Bedieningspanelen dienen losgekop-
peld te zijn.
1
Fig. 46
1 Tabblad 'CP plus'
2 Recirculatieluchtmodus kan ingesteld worden, zonder verzoek
om verwarming.
3 Ingestelde kamertemperatuurwaarde kan vooraf ingesteld worden.
4 Ingestelde watertemperatuurwaarde kan vooraf ingesteld worden.
5 Energiekeuzeschakelaar kan op elektrische/ gemengde aandrij-
ving worden gezet.
6 Echte kamertemperatuurwaarde kan vooraf ingesteld worden.
7 'Verzenden' aanklikken om de parameters naar de besturing te
versturen.
5
6
7
2
3
4
5
6
7
