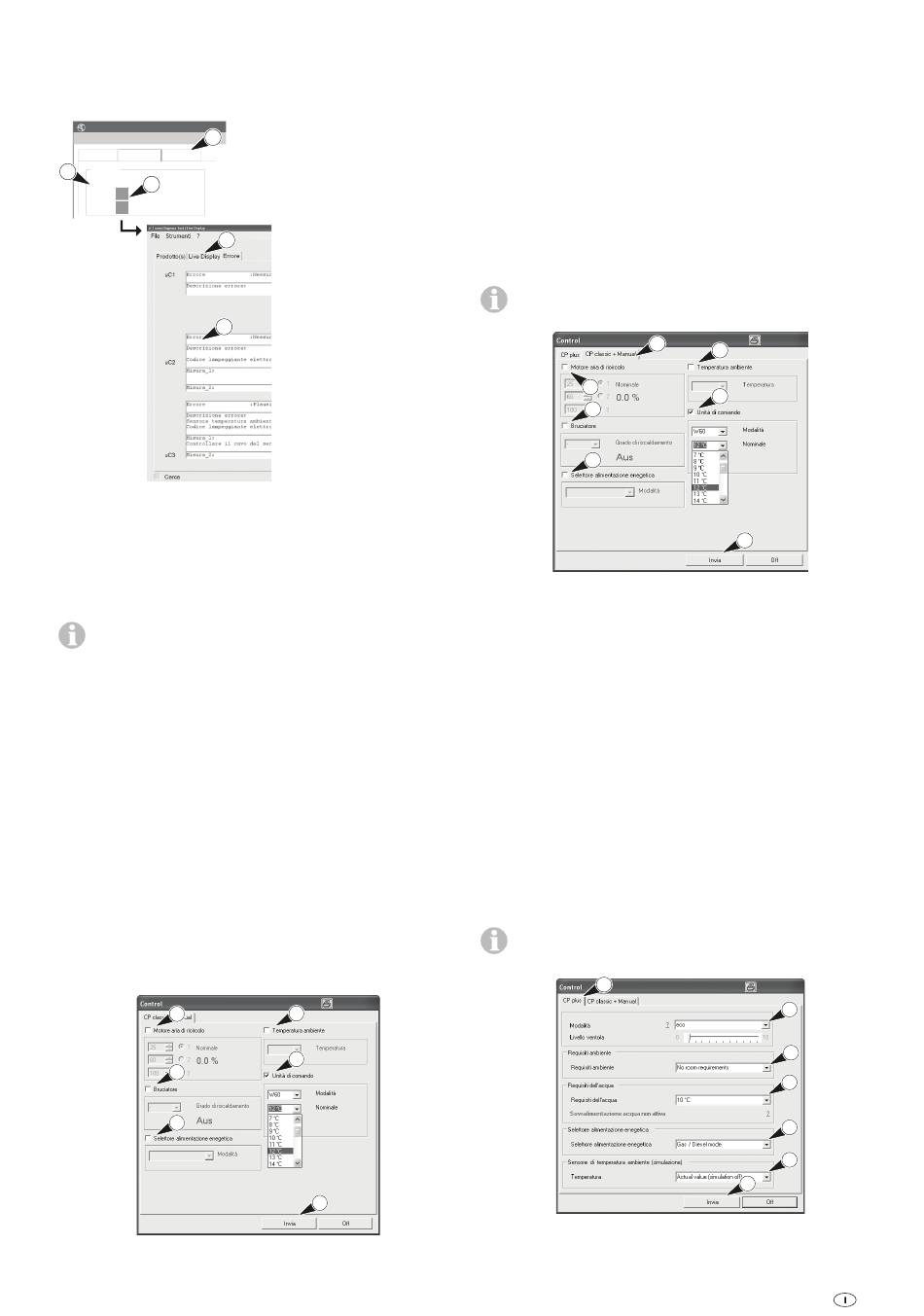

Dettagli errore

Ogni errore rilevato viene evidenziato in rosso sullo schermo.
L'esempio mostra il dispositivo Combi (gas).
Truma Diagnose Tool / Live Display
2
File Strumenti ?
Prodotto(s) Live Display Errore
Errore
5
μC1 0
1
μC2 10
μC3 25
4
3
Figura 43

Impostazioni stato di funzionamento

I parametri operativi possono essere modificati sul dispositivo per
i test. A seconda del dispositivo collegato, possono essere confi-
gurate diverse opzioni di simulazione.
La finestra "Live Display" si trova nella barra attività dopo l'a-
pertura della finestra "Comando". È possibile ripristinare la
finestra "Live Display" facendo clic sul relativo simbolo nella barra
attività. Altrettanto si applica alla finestra "Comando".

– Simulazione pannello di comando analogico

La schermata "Comando" (figura 44) si apre automaticamente
come segue.
Combi (gas) versione del software nel dispositivo 3.0, 4.0
Combi D versione del software nel dispositivo 4.0, 5.0
Occorre effettuare le seguenti operazioni in caso di simulazione
del pannello di comando classico CP e del selettore di alimenta-
zione classico CP E.
– Chiudere "Live Display".
– Accendere Combi – sul pannello di comando classico CP.
– Impostare la temperatura ambiente su "5".
– Attendere che Combi entri in funzione (modalità
riscaldamento).
– Avviare Live Display.
1
2
3
Figura 44
1 Fare clic sul campo
evidenziato in rosso per
visualizzare i dettagli
dell'errore corrente;
oppure
2 Fare clic sulla scheda
"Errori" per visualizzare i
dettagli dell'errore.
3 Descrizione dettagliata
dell'errore.
4 Fare clic sulla scheda
"Live Display" per torna-
re al programma "Live
Display".
5 La schermata "Combi"
comprende μC1, μC2 e
μC3.
La schermata "Combi D"
mostra solo μC1.
4
5
6
1 Solo Combi (gas) – il motore a corrente continua può essere impo-
stato dal 25 al 100%.
2 Solo Combi (gas) – configurazioni disponibili per il bruciatore 2, 4, 6 kW
3 Il selettore di alimentazione può essere impostato per il funziona-
mento elettrico o combinato.
4 Solo Combi (gas) – il valore della temperatura ambiente effettiva
può essere preimpostato.
5 Pannello di comando – i valori per Modalità e Impostazione della
temperatura ambiente possono essere preimpostati.
6 Fare clic su "Invia" per trasmettere i parametri alla centralina.
La schermata "Comando" – Figura 45 – è visualizzabile facendo
clic sulla scheda "CP classico + manuale".
Combi (gas) Versione del software nel dispositivo ≥5.00
Combi D Versione del software nel dispositivo ≥6.00
Prerequisito essenziale – i pannelli di comando devono esse-
re scollegati.
1
2
3
4
Figura 45
1 Scheda "CP classico + manuale"
2 Solo Combi (gas) – Il motore a corrente continua può essere impo-
stato dal 25 al 100%.
3 Solo Combi (gas) – configurazioni disponibili per il bruciatore 2, 4, 6 kW
4 Selettore di alimentazione – può essere impostato per il funziona-
mento elettrico o combinato.
5 Solo Combi (gas) – il valore della temperatura ambiente effettiva
può essere preimpostato.
6 Pannello di comando – i valori per Modalità e Impostazione della
temperatura ambiente possono essere preimpostati.
7 Fare clic su "Invia" per trasmettere i parametri alla centralina.

– Simulazione pannello di comando digitale

La schermata "Comando" – figura 46 – è visualizzabile facendo
clic sulla scheda "CP plus".
Combi (gas) Versione del software nel dispositivo ≥5.00
Combi D Versione del software nel dispositivo ≥6.00
Prerequisito essenziale – i pannelli di comando devono esse-
re scollegati.
1
Figura 46
5
6
7
2
3
4
5
6
7
