Inbetriebnahme
6.3

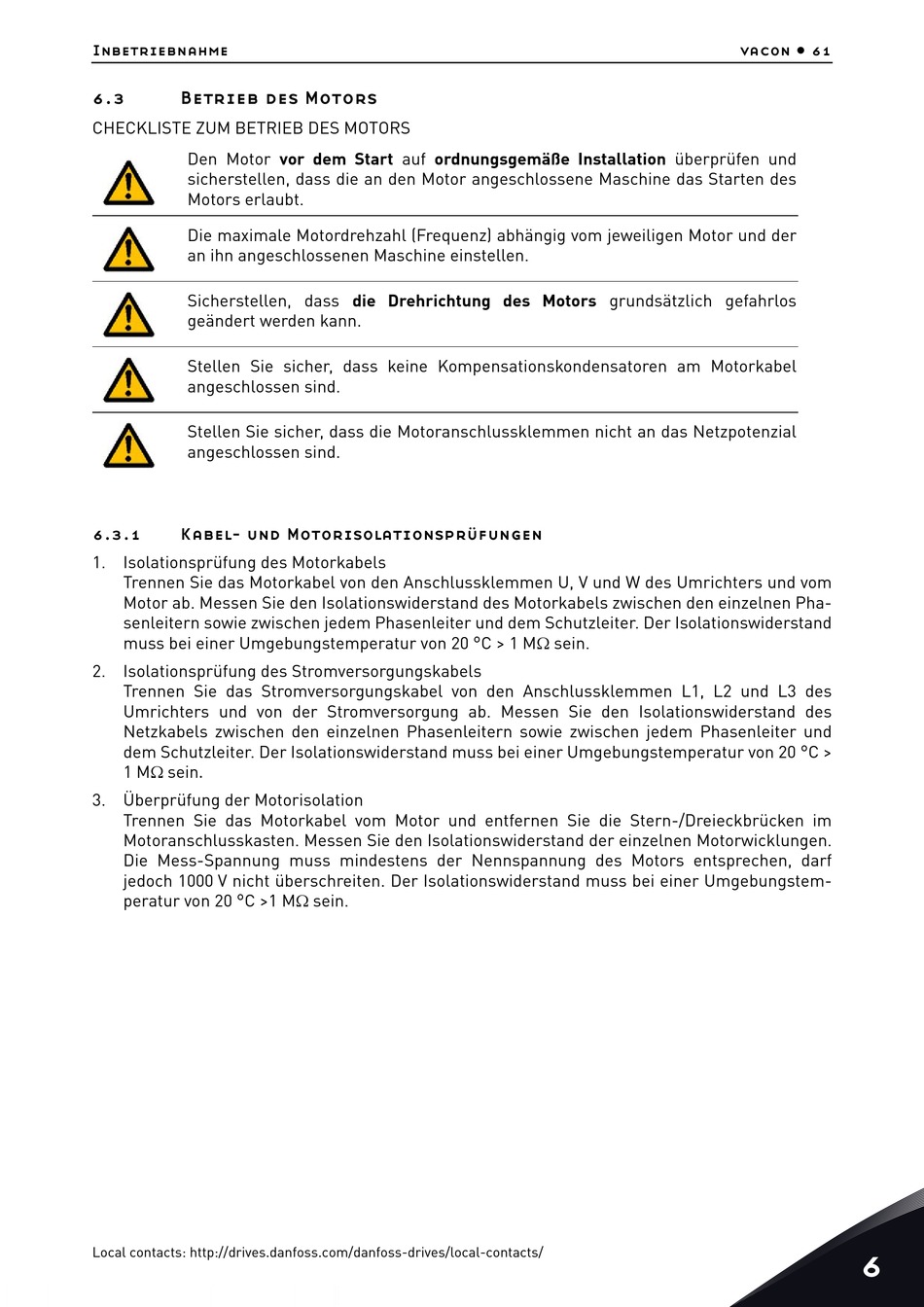

Betrieb des Motors

CHECKLISTE ZUM BETRIEB DES MOTORS
Den Motor vor dem Start auf ordnungsgemäße Installation überprüfen und
sicherstellen, dass die an den Motor angeschlossene Maschine das Starten des
Motors erlaubt.
Die maximale Motordrehzahl (Frequenz) abhängig vom jeweiligen Motor und der
an ihn angeschlossenen Maschine einstellen.
Sicherstellen, dass die Drehrichtung des Motors grundsätzlich gefahrlos
geändert werden kann.
Stellen Sie sicher, dass keine Kompensationskondensatoren am Motorkabel
angeschlossen sind.
Stellen Sie sicher, dass die Motoranschlussklemmen nicht an das Netzpotenzial
angeschlossen sind.
6.3.1 Kabel- und Motorisolationsprüfungen
1. Isolationsprüfung des Motorkabels
Trennen Sie das Motorkabel von den Anschlussklemmen U, V und W des Umrichters und vom
Motor ab. Messen Sie den Isolationswiderstand des Motorkabels zwischen den einzelnen Pha-
senleitern sowie zwischen jedem Phasenleiter und dem Schutzleiter. Der Isolationswiderstand
muss bei einer Umgebungstemperatur von 20 °C > 1 M sein.
2. Isolationsprüfung des Stromversorgungskabels
Trennen Sie das Stromversorgungskabel von den Anschlussklemmen L1, L2 und L3 des
Umrichters und von der Stromversorgung ab. Messen Sie den Isolationswiderstand des
Netzkabels zwischen den einzelnen Phasenleitern sowie zwischen jedem Phasenleiter und
dem Schutzleiter. Der Isolationswiderstand muss bei einer Umgebungstemperatur von 20 °C >
1 M sein
3. Überprüfung der Motorisolation
Trennen Sie das Motorkabel vom Motor und entfernen Sie die Stern-/Dreieckbrücken im
Motoranschlusskasten. Messen Sie den Isolationswiderstand der einzelnen Motorwicklungen.
Die Mess-Spannung muss mindestens der Nennspannung des Motors entsprechen, darf
jedoch 1000 V nicht überschreiten. Der Isolationswiderstand muss bei einer Umgebungstem-
peratur von 20 °C >1 M sein.
