• Durch praktische Versuche können Sie jetzt ermitteln, an welchem Punkt des Ruderhorns
Sie das Fahrtregler-Gestänge einhängen müssen, um ein optimales Schalten der Kontakte
zu erreichen. Der EPA-Wert sollte dabei ca. 100-120% betragen und kann anschließend zur
Feineinstellung verändert werden.
Unser Tipp:
Schließen Sie zur Einstellung des Fahrtreglers anstelle des Motors einfach eine
12V-Lampe an (z.B. ein 20W-Halogenleuchtmittel). So erkennen Sie sofort, ob der
Regler schaltet oder nicht. Dabei bleibt das Modell immer sicher auf der Werkbank
stehen.
Zur Überprüfung der Laufrichtung setzen Sie das Modell auf eine geeignete Unter-
lage, damit die Räder leer durchdrehen können.
c) Einstellen der Steuerrad-Rückstellkraft

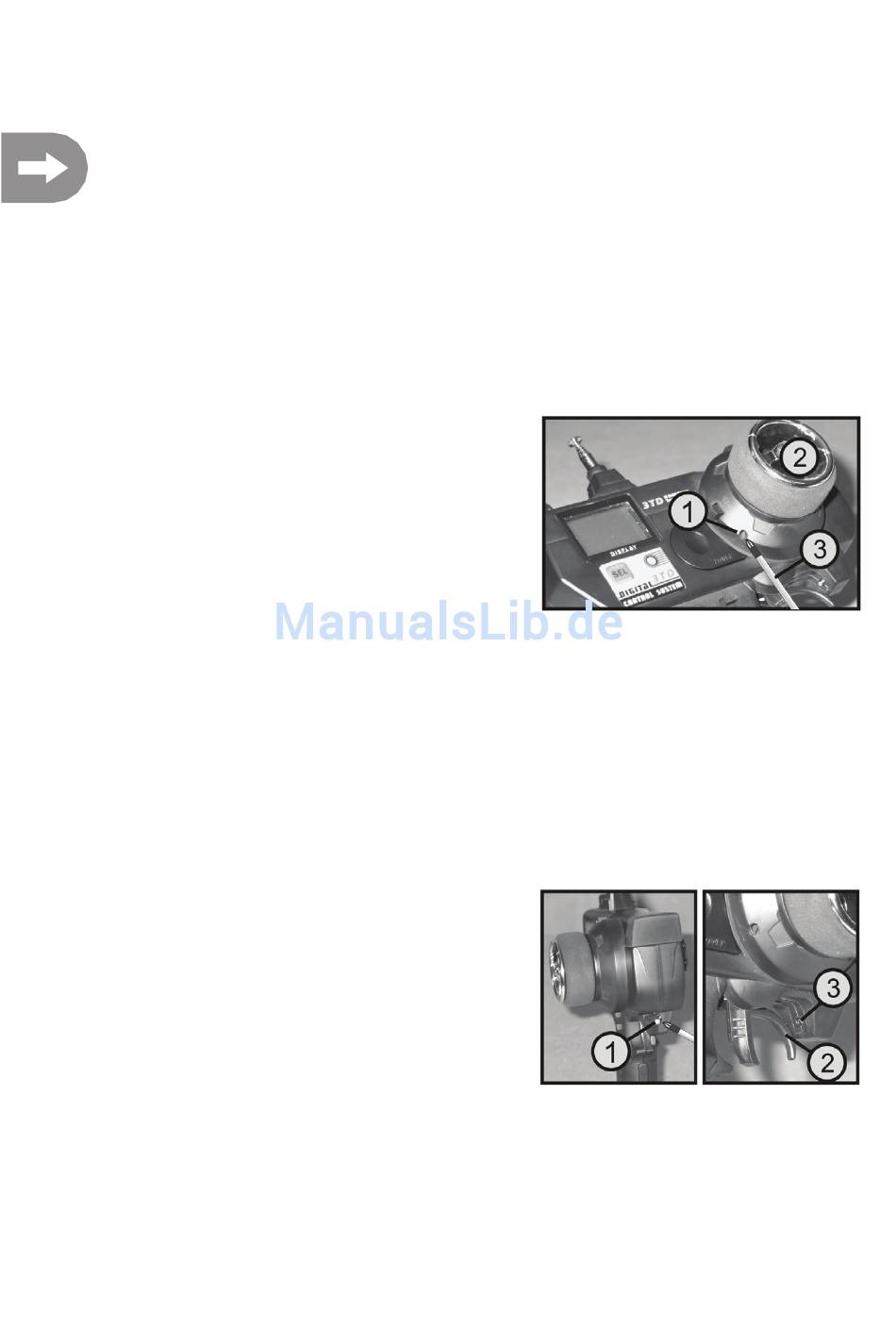

• Das Steuerrad (siehe auch Bild 1, Pos. 2) wird durch
eine einstellbare Federkraft in der Mittelstellung für
die gerade Fahrt gehalten.
Die Einstellschraube befindet sich hinter einer Öffnung
am Lenkradsockel (1).
• Nehmen Sie einen geeigneten Kreuzschlitz-
schraubendreher (3) und setzen ihn an der Schraube
an.
Wird die Einstellschraube hinein gedreht, erhöht sich
die Rückstellkraft, wird die Schraube heraus gedreht,
verringert sich die Rückstellkraft.
Stellen Sie die gewünschte Federkraft ein (Schraube
nur in 90%-Schritten verdrehen und dann jeweils die
Federkraft überprüfen).
d) Einstellen des Bremshebel-Anschlages
• Auf der rechten Seite des Senders befindet sich die
Einstellschraube (1), mit der sich ein genau definier-
ter max. Hebelweg für die Bremsfunktion einstellen
lässt.
• Durch Eindrehen der Schraube stößt der Bedienhebel
für die Fahrfunktion (2) früher an den Anschlag (3).
Wird die Einstellschraube herausgedreht, steht der
maximale Hebelweg nach vorne zur Verfügung.
Bild 21
Bild 22
