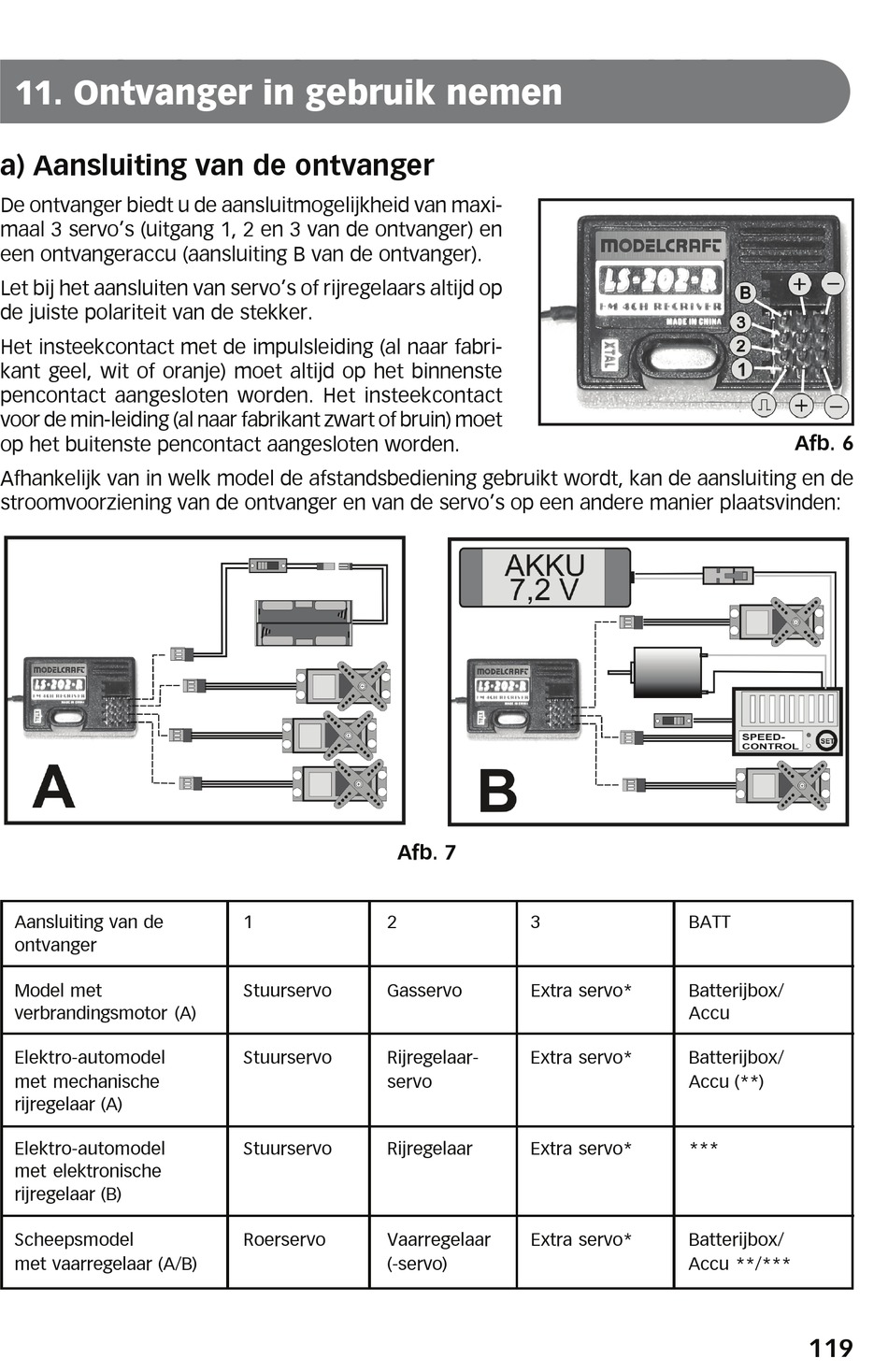

11. Ontvanger in gebruik nemen

a) Aansluiting van de ontvanger
De ontvanger biedt u de aansluitmogelijkheid van maxi-
maal 3 servo's (uitgang 1, 2 en 3 van de ontvanger) en
een ontvangeraccu (aansluiting B van de ontvanger).
Let bij het aansluiten van servo's of rijregelaars altijd op
de juiste polariteit van de stekker.
Het insteekcontact met de impulsleiding (al naar fabri-
kant geel, wit of oranje) moet altijd op het binnenste
pencontact aangesloten worden. Het insteekcontact
voor de min-leiding (al naar fabrikant zwart of bruin) moet
op het buitenste pencontact aangesloten worden.
Afhankelijk van in welk model de afstandsbediening gebruikt wordt, kan de aansluiting en de
stroomvoorziening van de ontvanger en van de servo's op een andere manier plaatsvinden:
Aansluiting van de
ontvanger
Model met
verbrandingsmotor (A)
Elektro-automodel
met mechanische
rijregelaar (A)
Elektro-automodel
met elektronische
rijregelaar (B)
Scheepsmodel
met vaarregelaar (A/B)
Afb. 7
1 2
Stuurservo Gasservo
Stuurservo Rijregelaar-
servo
Stuurservo Rijregelaar
Roerservo Vaarregelaar
(-servo)
3 BATT
Extra servo* Batterijbox/
Accu
Extra servo* Batterijbox/
Accu (**)
Extra servo* ***
Extra servo* Batterijbox/
Accu **/***
Afb. 6
119
