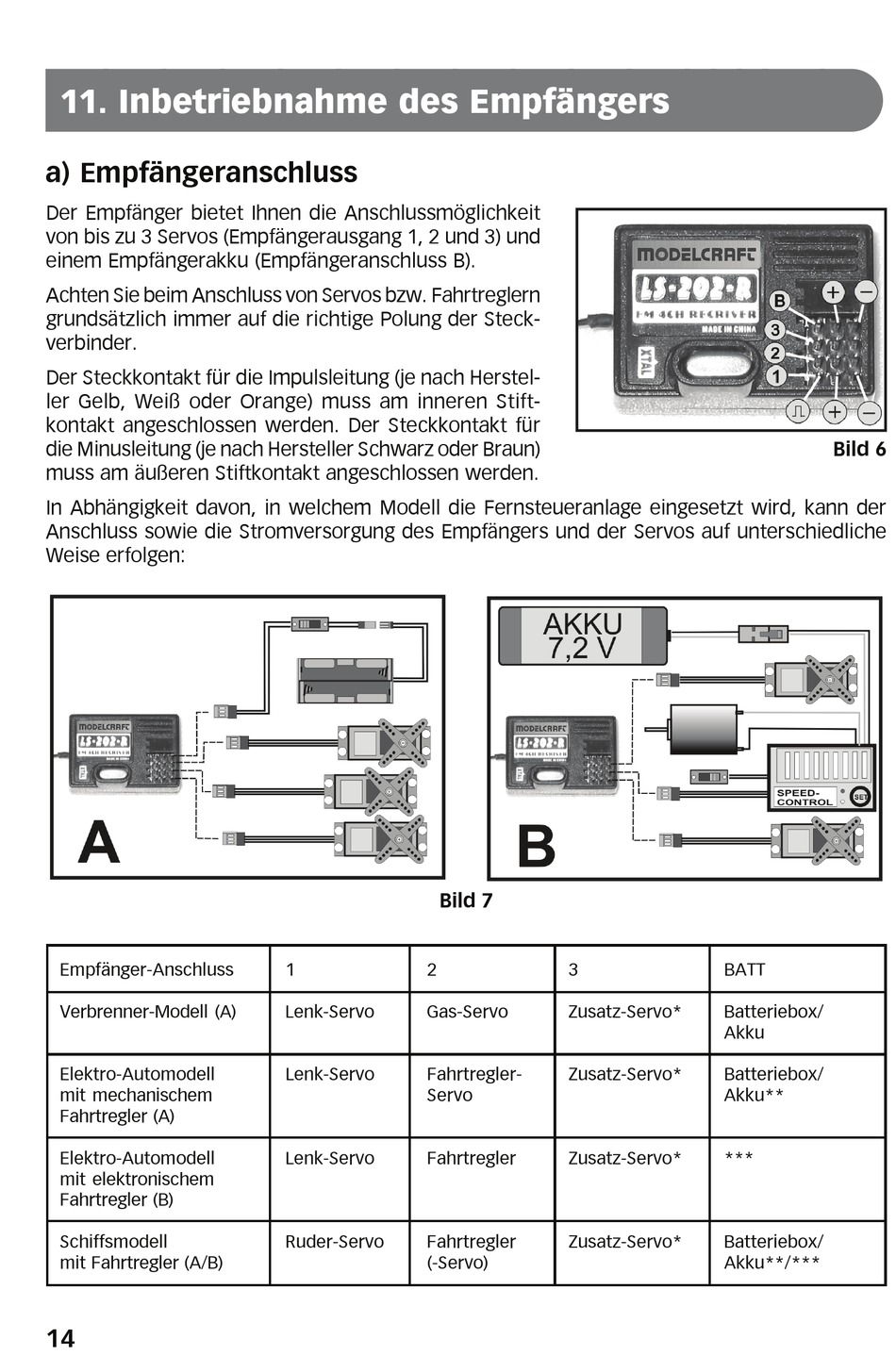

11. Inbetriebnahme des Empfängers
a) Empfängeranschluss
Der Empfänger bietet Ihnen die Anschlussmöglichkeit
von bis zu 3 Servos (Empfängerausgang 1, 2 und 3) und
einem Empfängerakku (Empfängeranschluss B).
Achten Sie beim Anschluss von Servos bzw. Fahrtreglern
grundsätzlich immer auf die richtige Polung der Steck-
verbinder.
Der Steckkontakt für die Impulsleitung (je nach Herstel-
ler Gelb, Weiß oder Orange) muss am inneren Stift-
kontakt angeschlossen werden. Der Steckkontakt für
die Minusleitung (je nach Hersteller Schwarz oder Braun)
muss am äußeren Stiftkontakt angeschlossen werden.
In Abhängigkeit davon, in welchem Modell die Fernsteueranlage eingesetzt wird, kann der
Anschluss sowie die Stromversorgung des Empfängers und der Servos auf unterschiedliche
Weise erfolgen:
Empfänger-Anschluss
Verbrenner-Modell (A)
Elektro-Automodell
mit mechanischem
Fahrtregler (A)
Elektro-Automodell
mit elektronischem
Fahrtregler (B)
Schiffsmodell
mit Fahrtregler (A/B)
14
Bild 7
1 2
Lenk-Servo Gas-Servo
Lenk-Servo Fahrtregler-
Servo
Lenk-Servo Fahrtregler
Ruder-Servo Fahrtregler
(-Servo)
3 BATT
Zusatz-Servo* Batteriebox/
Akku
Zusatz-Servo* Batteriebox/
Akku**
Zusatz-Servo* ***
Zusatz-Servo* Batteriebox/
Akku**/***
Bild 6
