Anmerkungen:
* Bei Bedarf kann neben dem Lenk-Servo am Empfängerausgang 1 und dem Gas-Servo/
Fahrtregler am Empfängerausgang 2 noch ein Zusatz-Servo am Empfängerausgang 3 an-
geschlossen werden. Dieses Servo übernimmt dann auf Knopfdruck am Sender Umschalt-
aufgaben oder sonstige Funktionen.
** Bei einem Elektromodell mit mechanischem Fahrtregler wird für die Stromversorgung
des Empfängers in jedem Fall eine Batteriebox bzw. ein separater Empfängerakku benö-
tigt.
Der am mechanischen Fahrtregler montierte Stromversorgungsanschluss darf nicht ver-
wendet werden, da die am Stecker anliegende Spannung von 7,2V (bei 6zelligem Fahr-
akku) für den Empfänger und die angeschlossenen Servos zu hoch ist, der Empfänger
bzw. die Servos werden zerstört, Verlust von Garantie/Gewährleistung!
*** Bei einem Elektromodell mit elektronischem Fahrtregler ist ein separater Empfängerakku
am Anschluss B nur dann erforderlich, wenn der verwendete Motorregler/Flugregler über
keine BEC-Schaltung verfügt. Weitere Informationen sind den technischen Unterlagen
des Reglers zu entnehmen.
b) Montage des Empfängers
Die Montage des Empfängers ist grundsätzlich immer vom Modell abhängig. Aus diesem Grund
sollten Sie sich bezüglich des Einbaus an die Empfehlungen des Modellherstellers halten.
Unabhängig davon sollten Sie immer versuchen, den Empfänger so zu montieren, dass er vor
Staub, Schmutz, Feuchtigkeit und Vibrationen optimal geschützt ist. Zur Befestigung eignen
sich doppelseitig klebender Schaumstoff (Servo-Tape) oder auch Gummiringe, die den in Schaum-
stoff eingewickelten Empfänger sicher an seinem Platz halten.
Halten Sie Abstand zum Motor, zum Akku und zu Metallteilen/Kabeln, da dies die Reichweite
bzw. Funktion einschränkt.
Achtung!

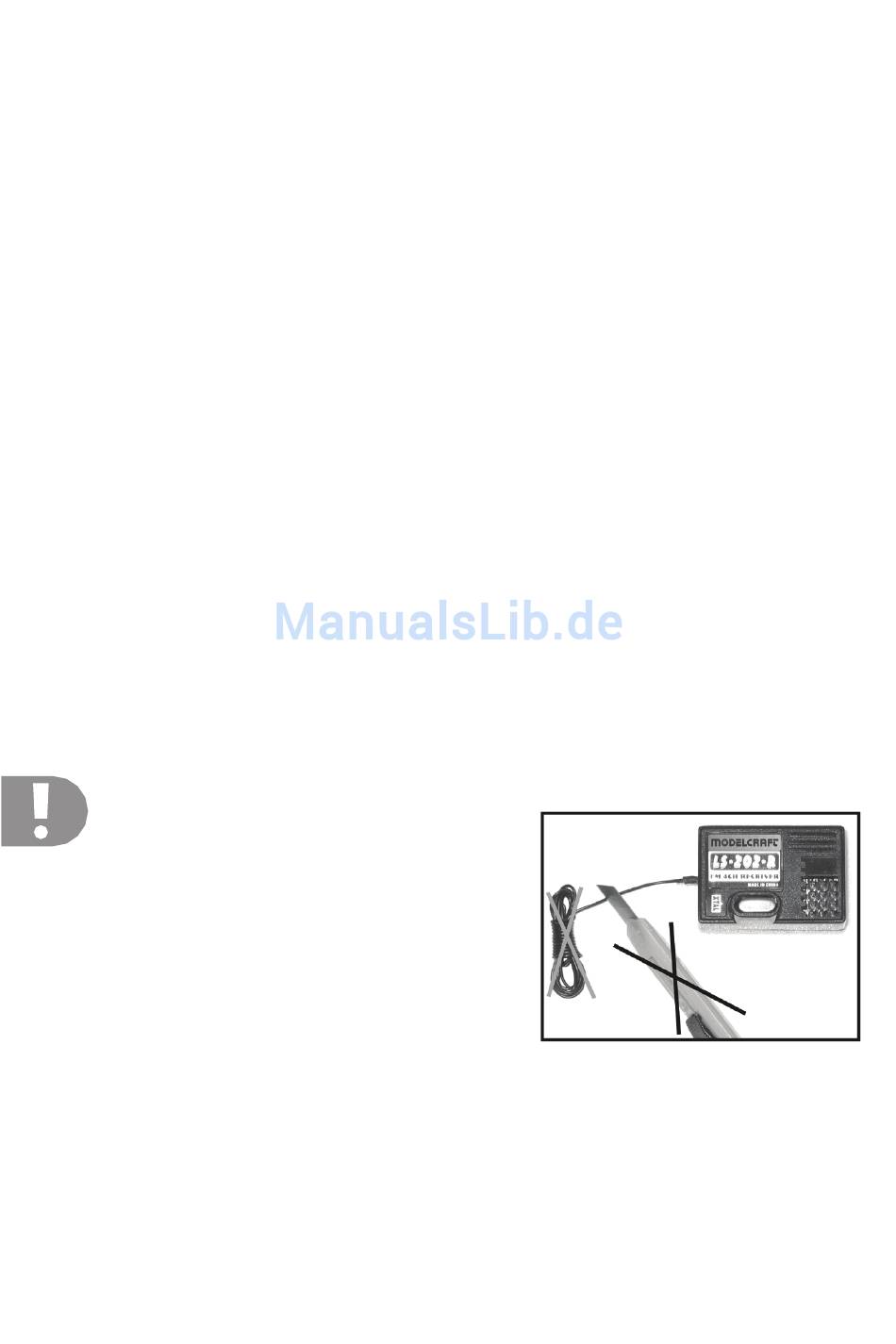

Der Antennendraht (1) hat eine genau be-
messene Länge.
Aus diesem Grund darf der Antennendraht
weder aufgewickelt, in Schlaufen gelegt oder
gar abgeschnitten werden. Dies würde die
Reichweite enorm einschränken und stellt
somit ein erhebliches Sicherheitsrisiko für
den Betrieb des Modells dar.
Führen Sie den Antennendraht unmittelbar nach dem Empfänger durch eine Rumpföffnung
aus dem Modell heraus. Verwenden Sie dazu am besten ein Antennenröhrchen, dass dem
Modell eventuell schon beiliegt oder als Zubehör erhältlich ist.
Bild 8
