Als de druktoets „Exit" (zie afb. 1, pos. 22) wordt ingedrukt, verschijnt onder de modeltype-indicatie de
opgeslagen naam van het model. De achtergrondverlichting wordt ca. 60 seconden na het inschakelen
resp. na het indrukken van de laatste toets automatisch uitgeschakeld.
Als de voeding voor een correct bedrijf van de zender niet meer zou volstaat (bij een spanning van lager dan 8 V), dan
wijst een voortdurend terugkomende signaal toon, samen met de knipperende rode LED (zie afb. 1 pos. 2), op de te
lage voedingsspanning.
In dit geval dient u het gebruik van uw model zo snel mogelijk te stoppen. Als u de zender wilt blijven gebruiken, dienen
de accu´s opnieuw te worden opgeladen of nieuwe batterijen te worden geplaatst.


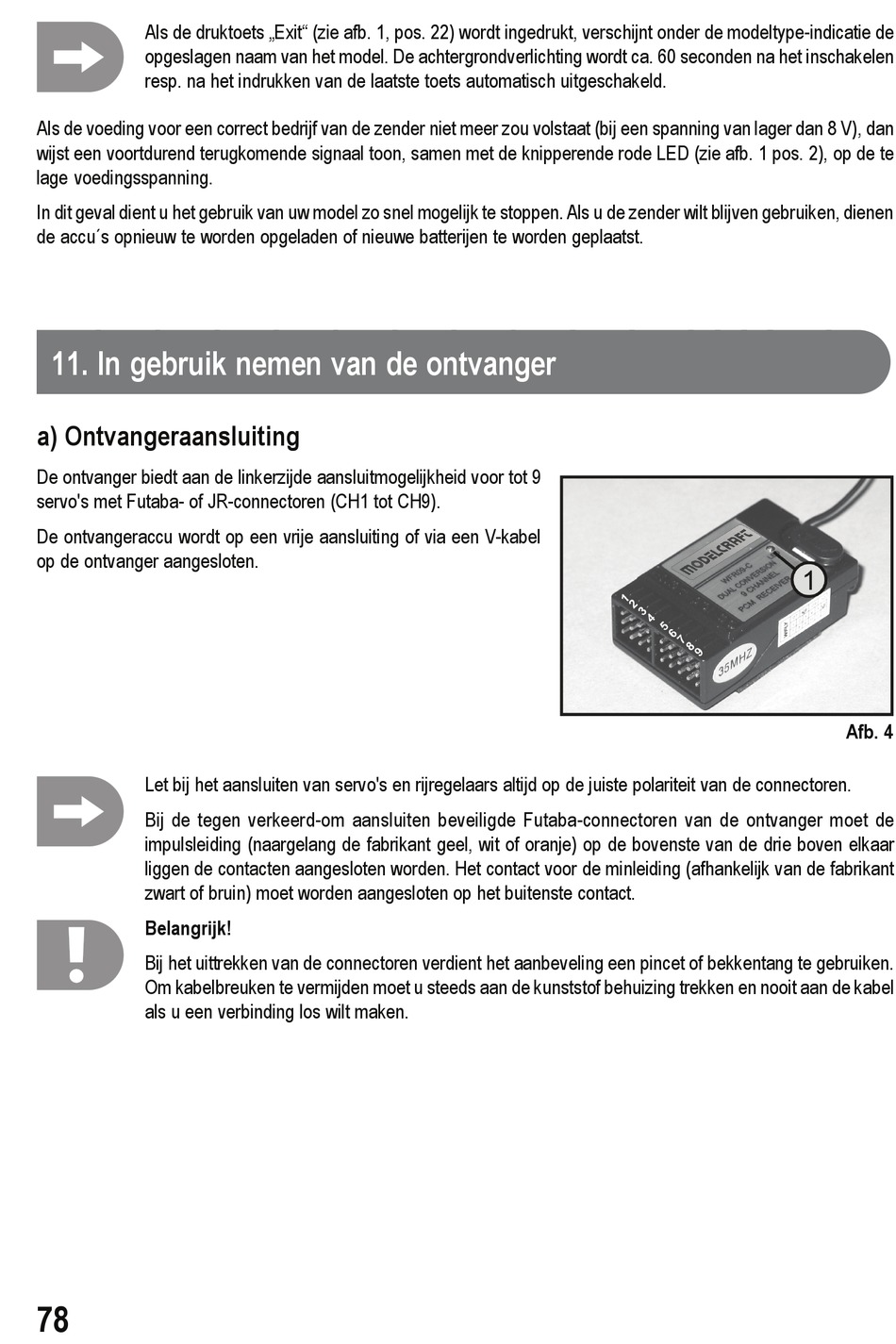

11. In gebruik nemen van de ontvanger

a) Ontvangeraansluiting

De ontvanger biedt aan de linkerzijde aansluitmogelijkheid voor tot 9
servo's met Futaba- of JR-connectoren (CH1 tot CH9).
De ontvangeraccu wordt op een vrije aansluiting of via een V-kabel
op de ontvanger aangesloten.
Let bij het aansluiten van servo's en rijregelaars altijd op de juiste polariteit van de connectoren.
Bij de tegen verkeerd-om aansluiten beveiligde Futaba-connectoren van de ontvanger moet de
impulsleiding (naargelang de fabrikant geel, wit of oranje) op de bovenste van de drie boven elkaar
liggen de contacten aangesloten worden. Het contact voor de minleiding (afhankelijk van de fabrikant
zwart of bruin) moet worden aangesloten op het buitenste contact.
Belangrijk!
Bij het uittrekken van de connectoren verdient het aanbeveling een pincet of bekkentang te gebruiken.
Om kabelbreuken te vermijden moet u steeds aan de kunststof behuizing trekken en nooit aan de kabel
als u een verbinding los wilt maken.
78
Afb. 4
