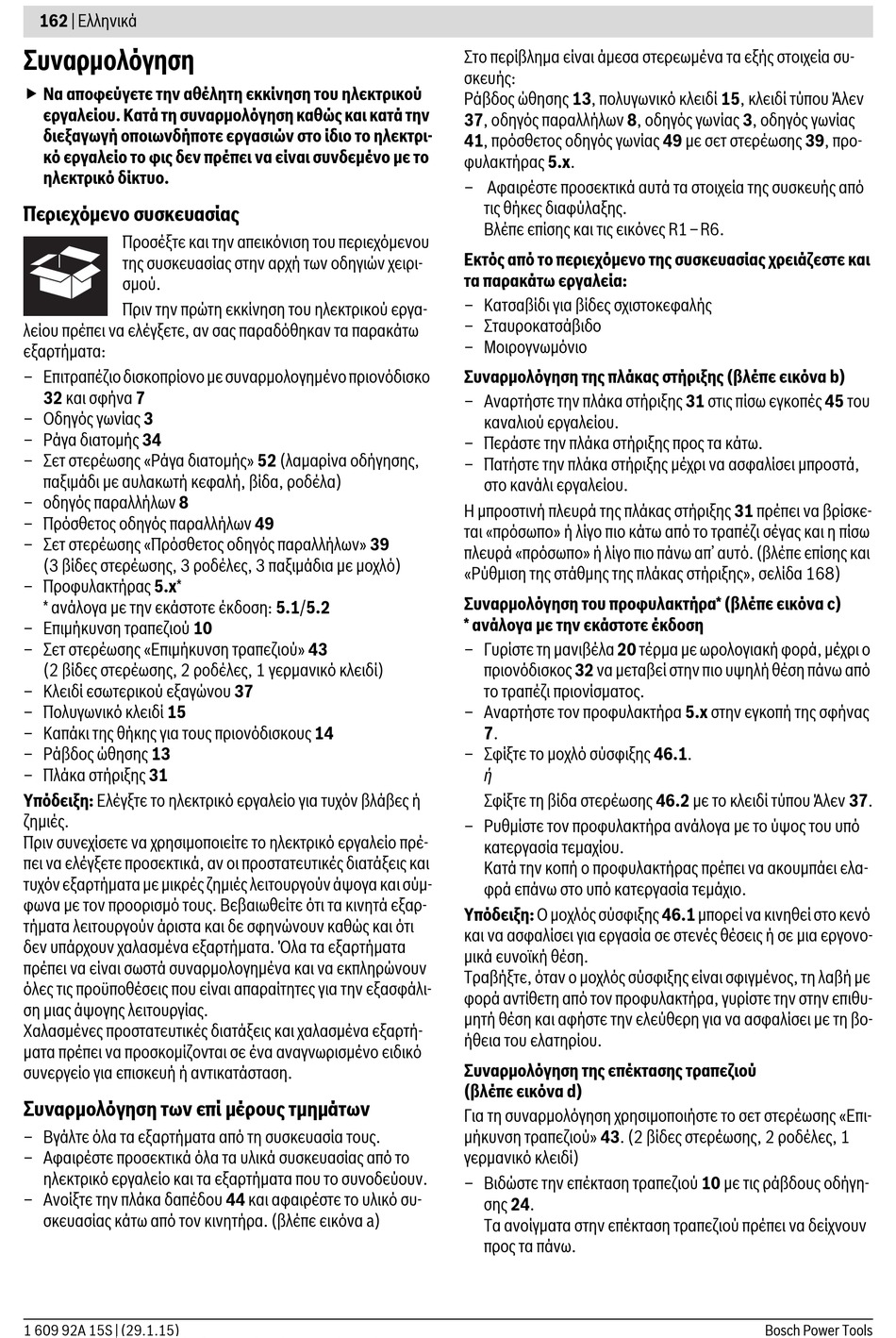

162 | Ελληνικά
Συναρμολόγηση
 Να αποφεύγετε την αθέλητη εκκίνηση του ηλεκτρικού
εργαλείου. Κατά τη συναρμολόγηση καθώς και κατά την
διεξαγωγή οποιωνδήποτε εργασιών στο ίδιο το ηλεκτρι-
κό εργαλείο το φις δεν πρέπει να είναι συνδεμένο με το
ηλεκτρικό δίκτυο.
Περιεχόμενο συσκευασίας
Προσέξτε και την απεικόνιση του περιεχόμενου
της συσκευασίας στην αρχή των οδηγιών χειρι-
σμού.
Πριν την πρώτη εκκίνηση του ηλεκτρικού εργα-
λείου πρέπει να ελέγξετε, αν σας παραδόθηκαν τα παρακάτω
εξαρτήματα:
– Επιτραπέζιο δισκοπρίονο με συναρμολογημένο πριονόδισκο
32 και σφήνα 7
– Οδηγός γωνίας 3
– Ράγα διατομής 34
– Σετ στερέωσης «Ράγα διατομής» 52 (λαμαρίνα οδήγησης,
παξιμάδι με αυλακωτή κεφαλή, βίδα, ροδέλα)
– οδηγός παραλλήλων 8
– Πρόσθετος οδηγός παραλλήλων 49
– Σετ στερέωσης «Πρόσθετος οδηγός παραλλήλων» 39
(3 βίδες στερέωσης, 3 ροδέλες, 3 παξιμάδια με μοχλό)
– Προφυλακτήρας 5.x*
* ανάλογα με την εκάστοτε έκδοση: 5.1/5.2
– Επιμήκυνση τραπεζιού 10
– Σετ στερέωσης «Επιμήκυνση τραπεζιού» 43
(2 βίδες στερέωσης, 2 ροδέλες, 1 γερμανικό κλειδί)
– Κλειδί εσωτερικού εξαγώνου 37
– Πολυγωνικό κλειδί 15
– Καπάκι της θήκης για τους πριονόδισκους 14
– Pάβδος ώθησης 13
– Πλάκα στήριξης 31
Υπόδειξη: Ελέγξτε το ηλεκτρικό εργαλείο για τυχόν βλάβες ή
ζημιές.
Πριν συνεχίσετε να χρησιμοποιείτε το ηλεκτρικό εργαλείο πρέ-
πει να ελέγξετε προσεκτικά, αν οι προστατευτικές διατάξεις και
τυχόν εξαρτήματα με μικρές ζημιές λειτουργούν άψογα και σύμ-
φωνα με τον προορισμό τους. Βεβαιωθείτε ότι τα κινητά εξαρ-
τήματα λειτουργούν άριστα και δε σφηνώνουν καθώς και ότι
δεν υπάρχουν χαλασμένα εξαρτήματα. Όλα τα εξαρτήματα
πρέπει να είναι σωστά συναρμολογημένα και να εκπληρώνουν
όλες τις προϋποθέσεις που είναι απαραίτητες για την εξασφάλι-
ση μιας άψογης λειτουργίας.
Χαλασμένες προστατευτικές διατάξεις και χαλασμένα εξαρτή-
ματα πρέπει να προσκομίζονται σε ένα αναγνωρισμένο ειδικό
συνεργείο για επισκευή ή αντικατάσταση.
Συναρμολόγηση των επί μέρους τμημάτων
– Βγάλτε όλα τα εξαρτήματα από τη συσκευασία τους.
– Αφαιρέστε προσεκτικά όλα τα υλικά συσκευασίας από το
ηλεκτρικό εργαλείο και τα εξαρτήματα που το συνοδεύουν.
– Ανοίξτε την πλάκα δαπέδου 44 και αφαιρέστε το υλικό συ-
σκευασίας κάτω από τον κινητήρα. (βλέπε εικόνα a)
1 609 92A 15S | (29.1.15)
Στο περίβλημα είναι άμεσα στερεωμένα τα εξής στοιχεία συ-
σκευής:
Ράβδος ώθησης 13, πολυγωνικό κλειδί 15, κλειδί τύπου Άλεν
37, οδηγός παραλλήλων 8, οδηγός γωνίας 3, οδηγός γωνίας
41, πρόσθετος οδηγός γωνίας 49 με σετ στερέωσης 39, προ-
φυλακτήρας 5.x.
– Αφαιρέστε προσεκτικά αυτά τα στοιχεία της συσκευής από
τις θήκες διαφύλαξης.
Βλέπε επίσης και τις εικόνες R1–R6.
Εκτός από το περιεχόμενο της συσκευασίας χρειάζεστε και
τα παρακάτω εργαλεία:
– Κατσαβίδι για βίδες σχιστοκεφαλής
– Σταυροκατσάβιδο
– Μοιρογνωμόνιο
Συναρμολόγηση της πλάκας στήριξης (βλέπε εικόνα b)
– Αναρτήστε την πλάκα στήριξης 31 στις πίσω εγκοπές 45 του
καναλιού εργαλείου.
– Περάστε την πλάκα στήριξης προς τα κάτω.
– Πατήστε την πλάκα στήριξης μέχρι να ασφαλίσει μπροστά,
στο κανάλι εργαλείου.
Η μπροστινή πλευρά της πλάκας στήριξης 31 πρέπει να βρίσκε-
ται «πρόσωπο» ή λίγο πιο κάτω από το τραπέζι σέγας και η πίσω
πλευρά «πρόσωπο» ή λίγο πιο πάνω απ' αυτό. (βλέπε επίσης και
«Ρύθμιση της στάθμης της πλάκας στήριξης», σελίδα 168)
Συναρμολόγηση του προφυλακτήρα* (βλέπε εικόνα c)
* ανάλογα με την εκάστοτε έκδοση
– Γυρίστε τη μανιβέλα 20 τέρμα με ωρολογιακή φορά, μέχρι ο
πριονόδισκος 32 να μεταβεί στην πιο υψηλή θέση πάνω από
το τραπέζι πριονίσματος.
– Αναρτήστε τον προφυλακτήρα 5.x στην εγκοπή της σφήνας
7.
– Σφίξτε το μοχλό σύσφιξης 46.1.
ή
Σφίξτε τη βίδα στερέωσης 46.2 με το κλειδί τύπου Άλεν 37.
– Ρυθμίστε τον προφυλακτήρα ανάλογα με το ύψος του υπό
κατεργασία τεμαχίου.
Κατά την κοπή ο προφυλακτήρας πρέπει να ακουμπάει ελα-
φρά επάνω στο υπό κατεργασία τεμάχιο.
Υπόδειξη: Ο μοχλός σύσφιξης 46.1 μπορεί να κινηθεί στο κενό
και να ασφαλίσει για εργασία σε στενές θέσεις ή σε μια εργονο-
μικά ευνοϊκή θέση.
Τραβήξτε, όταν ο μοχλός σύσφιξης είναι σφιγμένος, τη λαβή με
φορά αντίθετη από τον προφυλακτήρα, γυρίστε την στην επιθυ-
μητή θέση και αφήστε την ελεύθερη για να ασφαλίσει με τη βο-
ήθεια του ελατηρίου.
Συναρμολόγηση της επέκτασης τραπεζιού
(βλέπε εικόνα d)
Για τη συναρμολόγηση χρησιμοποιήστε το σετ στερέωσης «Επι-
μήκυνση τραπεζιού» 43. (2 βίδες στερέωσης, 2 ροδέλες, 1
γερμανικό κλειδί)
– Βιδώστε την επέκταση τραπεζιού 10 με τις ράβδους οδήγη-
σης 24.
Τα ανοίγματα στην επέκταση τραπεζιού πρέπει να δείχνουν
προς τα πάνω.
