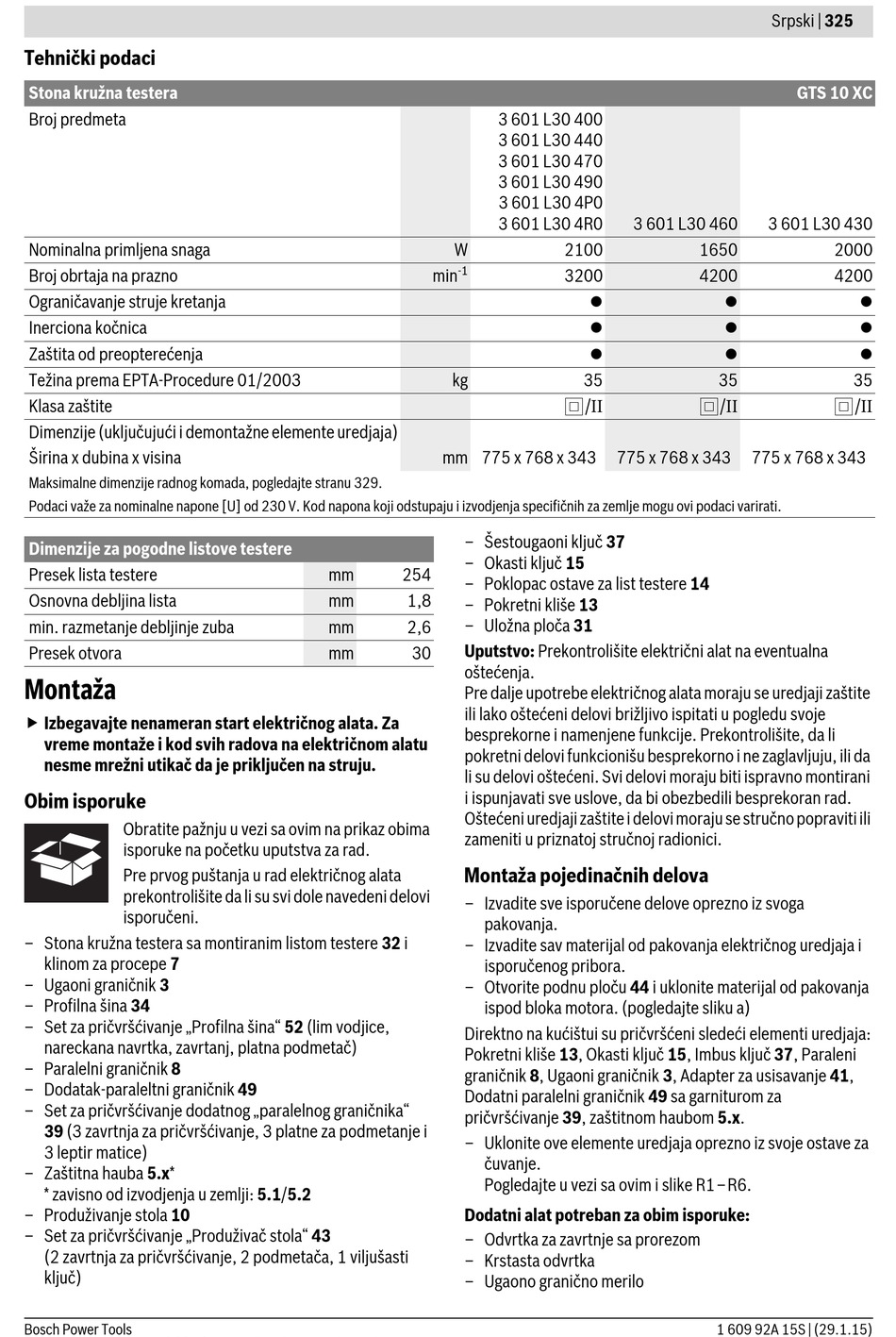

Tehnički Podaci; Obim Isporuke - Bosch GTS 10 XC Professional Originalbetriebsanleitung

Tehnički podaci
Stona kružna testera
Broj predmeta
Nominalna primljena snaga
Broj obrtaja na prazno
Ograničavanje struje kretanja
Inerciona kočnica
Zaštita od preopterećenja
Težina prema EPTA-Procedure 01/2003
Klasa zaštite
Dimenzije (uključujući i demontažne elemente uredjaja)
Širina x dubina x visina
Maksimalne dimenzije radnog komada, pogledajte stranu 329.
Podaci važe za nominalne napone [U] od 230 V. Kod napona koji odstupaju i izvodjenja specifičnih za zemlje mogu ovi podaci varirati.
Dimenzije za pogodne listove testere
Presek lista testere
Osnovna debljina lista
min. razmetanje debljinje zuba
Presek otvora
Montaža
 Izbegavajte nenameran start električnog alata. Za
vreme montaže i kod svih radova na električnom alatu
nesme mrežni utikač da je priključen na struju.

Obim isporuke

Obratite pažnju u vezi sa ovim na prikaz obima
isporuke na početku uputstva za rad.
Pre prvog puštanja u rad električnog alata
prekontrolišite da li su svi dole navedeni delovi
isporučeni.
– Stona kružna testera sa montiranim listom testere 32 i
klinom za procepe 7
– Ugaoni graničnik 3
– Profilna šina 34
– Set za pričvršćivanje „Profilna šina" 52 (lim vodjice,
nareckana navrtka, zavrtanj, platna podmetač)
– Paralelni graničnik 8
– Dodatak-paraleltni graničnik 49
– Set za pričvršćivanje dodatnog „paralelnog graničnika"
39 (3 zavrtnja za pričvršćivanje, 3 platne za podmetanje i
3 leptir matice)
– Zaštitna hauba 5.x*
* zavisno od izvodjenja u zemlji: 5.1/5.2
– Produživanje stola 10
– Set za pričvršćivanje „Produživač stola" 43
(2 zavrtnja za pričvršćivanje, 2 podmetača, 1 viljušasti
ključ)
Bosch Power Tools
W
-1
min
kg
mm 775 x 768 x 343
– Šestougaoni ključ 37
– Okasti ključ 15
mm 254
– Poklopac ostave za list testere 14
mm 1,8
– Pokretni kliše 13
– Uložna ploča 31
mm 2,6
Uputstvo: Prekontrolišite električni alat na eventualna
mm 30
oštećenja.
Pre dalje upotrebe električnog alata moraju se uredjaji zaštite
ili lako oštećeni delovi brižljivo ispitati u pogledu svoje
besprekorne i namenjene funkcije. Prekontrolišite, da li
pokretni delovi funkcionišu besprekorno i ne zaglavljuju, ili da
li su delovi oštećeni. Svi delovi moraju biti ispravno montirani
i ispunjavati sve uslove, da bi obezbedili besprekoran rad.
Oštećeni uredjaji zaštite i delovi moraju se stručno popraviti ili
zameniti u priznatoj stručnoj radionici.
Montaža pojedinačnih delova
– Izvadite sve isporučene delove oprezno iz svoga
pakovanja.
– Izvadite sav materijal od pakovanja električnog uredjaja i
isporučenog pribora.
– Otvorite podnu ploču 44 i uklonite materijal od pakovanja
ispod bloka motora. (pogledajte sliku a)
Direktno na kućištui su pričvršćeni sledeći elementi uredjaja:
Pokretni kliše 13, Okasti ključ 15, Imbus ključ 37, Paraleni
graničnik 8, Ugaoni graničnik 3, Adapter za usisavanje 41,
Dodatni paralelni graničnik 49 sa garniturom za
pričvršćivanje 39, zaštitnom haubom 5.x.
– Uklonite ove elemente uredjaja oprezno iz svoje ostave za
čuvanje.
Pogledajte u vezi sa ovim i slike R1–R6.
Dodatni alat potreban za obim isporuke:
– Odvrtka za zavrtnje sa prorezom
– Krstasta odvrtka
– Ugaono granično merilo
3 601 L30 400
3 601 L30 440
3 601 L30 470
3 601 L30 490
3 601 L30 4P0
3 601 L30 4R0 3 601 L30 460
2100
3200



35
/II
775 x 768 x 343
Srpski | 325
GTS 10 XC
3 601 L30 430
1650 2000
4200 4200
 
 
 
35 35
/II /II
775 x 768 x 343
1 609 92A 15S | (29.1.15)
