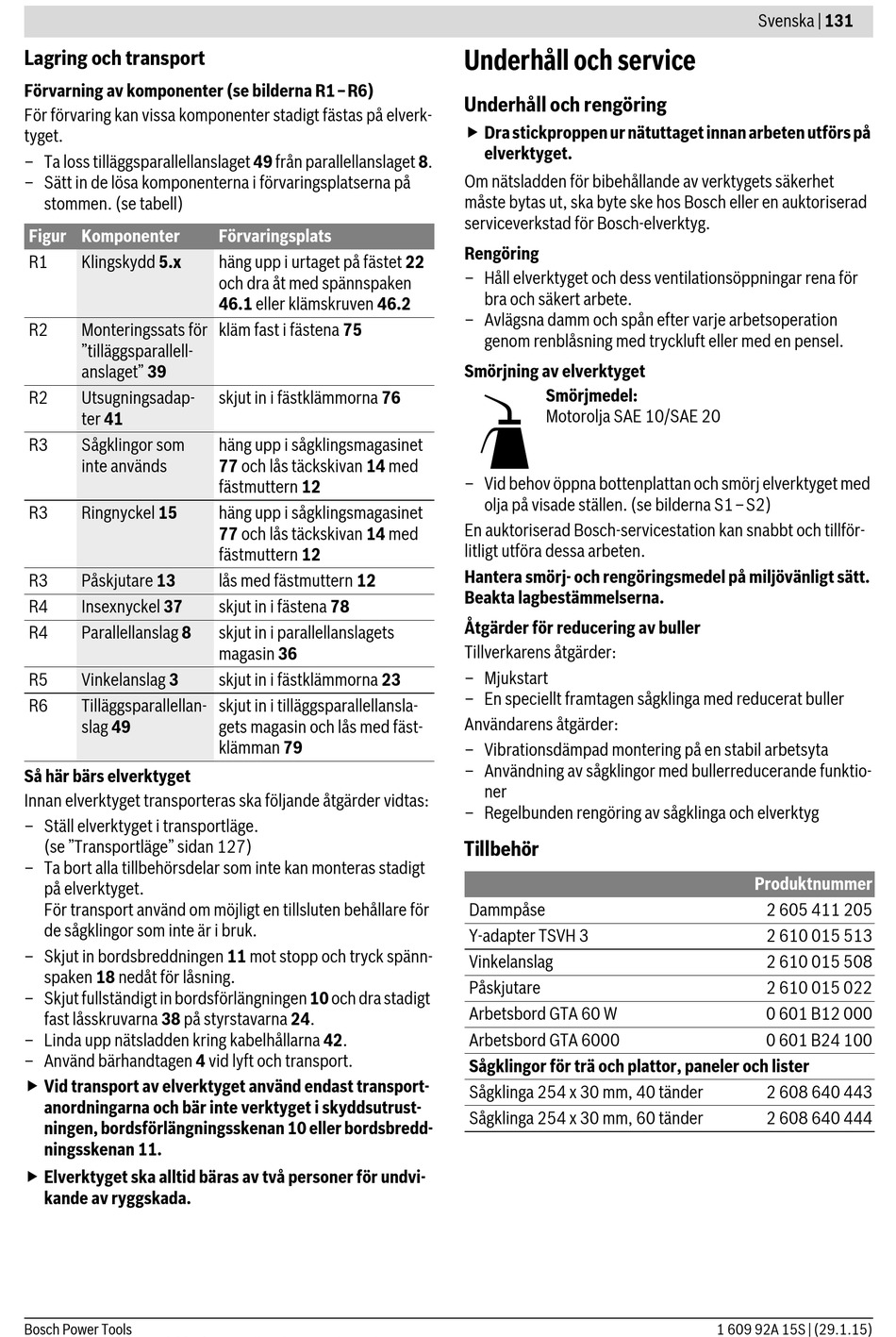

Lagring och transport
Förvarning av komponenter (se bilderna R1–R6)
För förvaring kan vissa komponenter stadigt fästas på elverk-
tyget.
– Ta loss tilläggsparallellanslaget 49 från parallellanslaget 8.
– Sätt in de lösa komponenterna i förvaringsplatserna på
stommen. (se tabell)
Figur Komponenter
R1 Klingskydd 5.x
R2 Monteringssats för
"tilläggsparallell-
anslaget" 39
R2 Utsugningsadap-
ter 41
R3 Sågklingor som
inte används
R3 Ringnyckel 15
R3 Påskjutare 13
R4 Insexnyckel 37
R4 Parallellanslag 8
R5 Vinkelanslag 3
R6 Tilläggsparallellan-
slag 49
Så här bärs elverktyget
Innan elverktyget transporteras ska följande åtgärder vidtas:
– Ställ elverktyget i transportläge.
(se "Transportläge" sidan 127)
– Ta bort alla tillbehörsdelar som inte kan monteras stadigt
på elverktyget.
För transport använd om möjligt en tillsluten behållare för
de sågklingor som inte är i bruk.
– Skjut in bordsbreddningen 11 mot stopp och tryck spänn-
spaken 18 nedåt för låsning.
– Skjut fullständigt in bordsförlängningen 10 och dra stadigt
fast låsskruvarna 38 på styrstavarna 24.
– Linda upp nätsladden kring kabelhållarna 42.
– Använd bärhandtagen 4 vid lyft och transport.
 Vid transport av elverktyget använd endast transport-
anordningarna och bär inte verktyget i skyddsutrust-
ningen, bordsförlängningsskenan 10 eller bordsbredd-
ningsskenan 11.
 Elverktyget ska alltid bäras av två personer för undvi-
kande av ryggskada.
Bosch Power Tools
Förvaringsplats
häng upp i urtaget på fästet 22
och dra åt med spännspaken
46.1 eller klämskruven 46.2
kläm fast i fästena 75
skjut in i fästklämmorna 76
häng upp i sågklingsmagasinet
77 och lås täckskivan 14 med
fästmuttern 12
häng upp i sågklingsmagasinet
77 och lås täckskivan 14 med
fästmuttern 12
lås med fästmuttern 12
skjut in i fästena 78
skjut in i parallellanslagets
magasin 36
skjut in i fästklämmorna 23
skjut in i tilläggsparallellansla-
gets magasin och lås med fäst-
klämman 79
Underhåll och service
Underhåll och rengöring
 Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.
Om nätsladden för bibehållande av verktygets säkerhet
måste bytas ut, ska byte ske hos Bosch eller en auktoriserad
serviceverkstad för Bosch-elverktyg.
Rengöring
– Håll elverktyget och dess ventilationsöppningar rena för
bra och säkert arbete.
– Avlägsna damm och spån efter varje arbetsoperation
genom renblåsning med tryckluft eller med en pensel.
Smörjning av elverktyget
Smörjmedel:
Motorolja SAE 10/SAE 20
– Vid behov öppna bottenplattan och smörj elverktyget med
olja på visade ställen. (se bilderna S1–S2)
En auktoriserad Bosch-servicestation kan snabbt och tillför-
litligt utföra dessa arbeten.
Hantera smörj- och rengöringsmedel på miljövänligt sätt.
Beakta lagbestämmelserna.
Åtgärder för reducering av buller
Tillverkarens åtgärder:
– Mjukstart
– En speciellt framtagen sågklinga med reducerat buller
Användarens åtgärder:
– Vibrationsdämpad montering på en stabil arbetsyta
– Användning av sågklingor med bullerreducerande funktio-
ner
– Regelbunden rengöring av sågklinga och elverktyg
Tillbehör
Dammpåse
Y-adapter TSVH 3
Vinkelanslag
Påskjutare
Arbetsbord GTA 60 W
Arbetsbord GTA 6000
Sågklingor för trä och plattor, paneler och lister
Sågklinga 254 x 30 mm, 40 tänder
Sågklinga 254 x 30 mm, 60 tänder
Svenska | 131
Produktnummer
2 605 411 205
2 610 015 513
2 610 015 508
2 610 015 022
0 601 B12 000
0 601 B24 100
2 608 640 443
2 608 640 444
