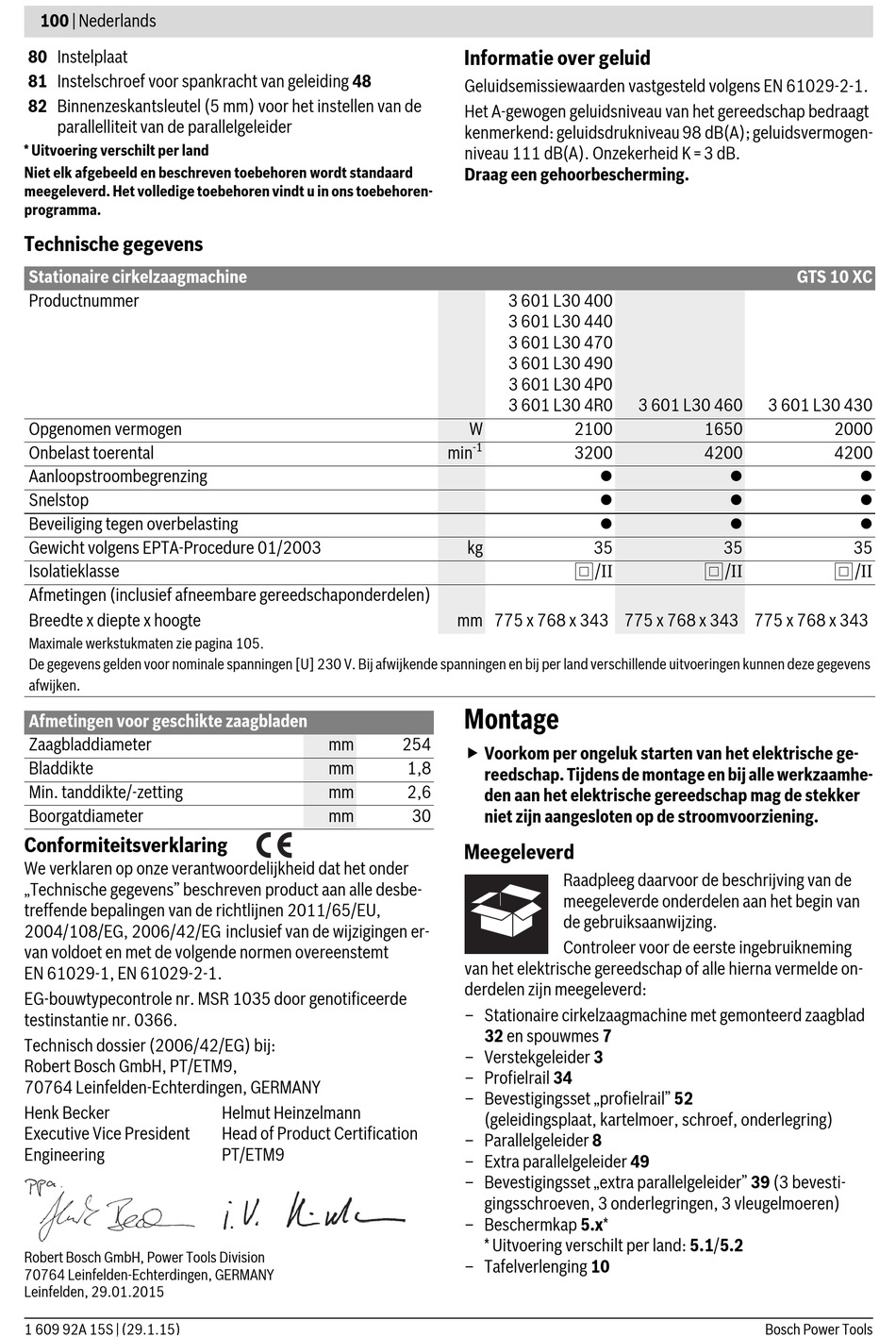

Bosch GTS 10 XC Professional Originalbetriebsanleitung Seite 100

100 | Nederlands
80 Instelplaat
81 Instelschroef voor spankracht van geleiding 48
82 Binnenzeskantsleutel (5 mm) voor het instellen van de
parallelliteit van de parallelgeleider
* Uitvoering verschilt per land
Niet elk afgebeeld en beschreven toebehoren wordt standaard
meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-
programma.
Technische gegevens
Stationaire cirkelzaagmachine
Productnummer
Opgenomen vermogen
Onbelast toerental
Aanloopstroombegrenzing
Snelstop
Beveiliging tegen overbelasting
Gewicht volgens EPTA-Procedure 01/2003
Isolatieklasse
Afmetingen (inclusief afneembare gereedschaponderdelen)
Breedte x diepte x hoogte
Maximale werkstukmaten zie pagina 105.
De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens
afwijken.
Afmetingen voor geschikte zaagbladen
Zaagbladdiameter
Bladdikte
Min. tanddikte/-zetting
Boorgatdiameter
Conformiteitsverklaring
We verklaren op onze verantwoordelijkheid dat het onder
„Technische gegevens" beschreven product aan alle desbe-
treffende bepalingen van de richtlijnen 2011/65/EU,
2004/108/EG, 2006/42/EG inclusief van de wijzigingen er-
van voldoet en met de volgende normen overeenstemt
EN 61029-1, EN 61029-2-1.
EG-bouwtypecontrole nr. MSR 1035 door genotificeerde
testinstantie nr. 0366.
Technisch dossier (2006/42/EG) bij:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Executive Vice President
Engineering
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 29.01.2015
1 609 92A 15S | (29.1.15)
mm
mm
mm
mm
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
Informatie over geluid
Geluidsemissiewaarden vastgesteld volgens EN 61029-2-1.
Het A-gewogen geluidsniveau van het gereedschap bedraagt
kenmerkend: geluidsdrukniveau 98 dB(A); geluidsvermogen-
niveau 111 dB(A). Onzekerheid K=3 dB.
Draag een gehoorbescherming.
3 601 L30 400
3 601 L30 440
3 601 L30 470
3 601 L30 490
3 601 L30 4P0
3 601 L30 4R0
W
-1
min
kg
mm 775 x 768 x 343 775 x 768 x 343 775 x 768 x 343
Montage
254
 Voorkom per ongeluk starten van het elektrische ge-
1,8
reedschap. Tijdens de montage en bij alle werkzaamhe-
2,6
den aan het elektrische gereedschap mag de stekker
30 niet zijn aangesloten op de stroomvoorziening.
Meegeleverd
Raadpleeg daarvoor de beschrijving van de
meegeleverde onderdelen aan het begin van
de gebruiksaanwijzing.
Controleer voor de eerste ingebruikneming
van het elektrische gereedschap of alle hierna vermelde on-
derdelen zijn meegeleverd:
– Stationaire cirkelzaagmachine met gemonteerd zaagblad
32 en spouwmes 7
– Verstekgeleider 3
– Profielrail 34
– Bevestigingsset „profielrail" 52
(geleidingsplaat, kartelmoer, schroef, onderlegring)
– Parallelgeleider 8
– Extra parallelgeleider 49
– Bevestigingsset „extra parallelgeleider" 39 (3 bevesti-
gingsschroeven, 3 onderlegringen, 3 vleugelmoeren)
– Beschermkap 5.x*
* Uitvoering verschilt per land: 5.1/5.2
– Tafelverlenging 10
3 601 L30 460
2100 1650
3200 4200
 
 
 
35 35
/II /II
GTS 10 XC
3 601 L30 430
2000
4200



35
/II
