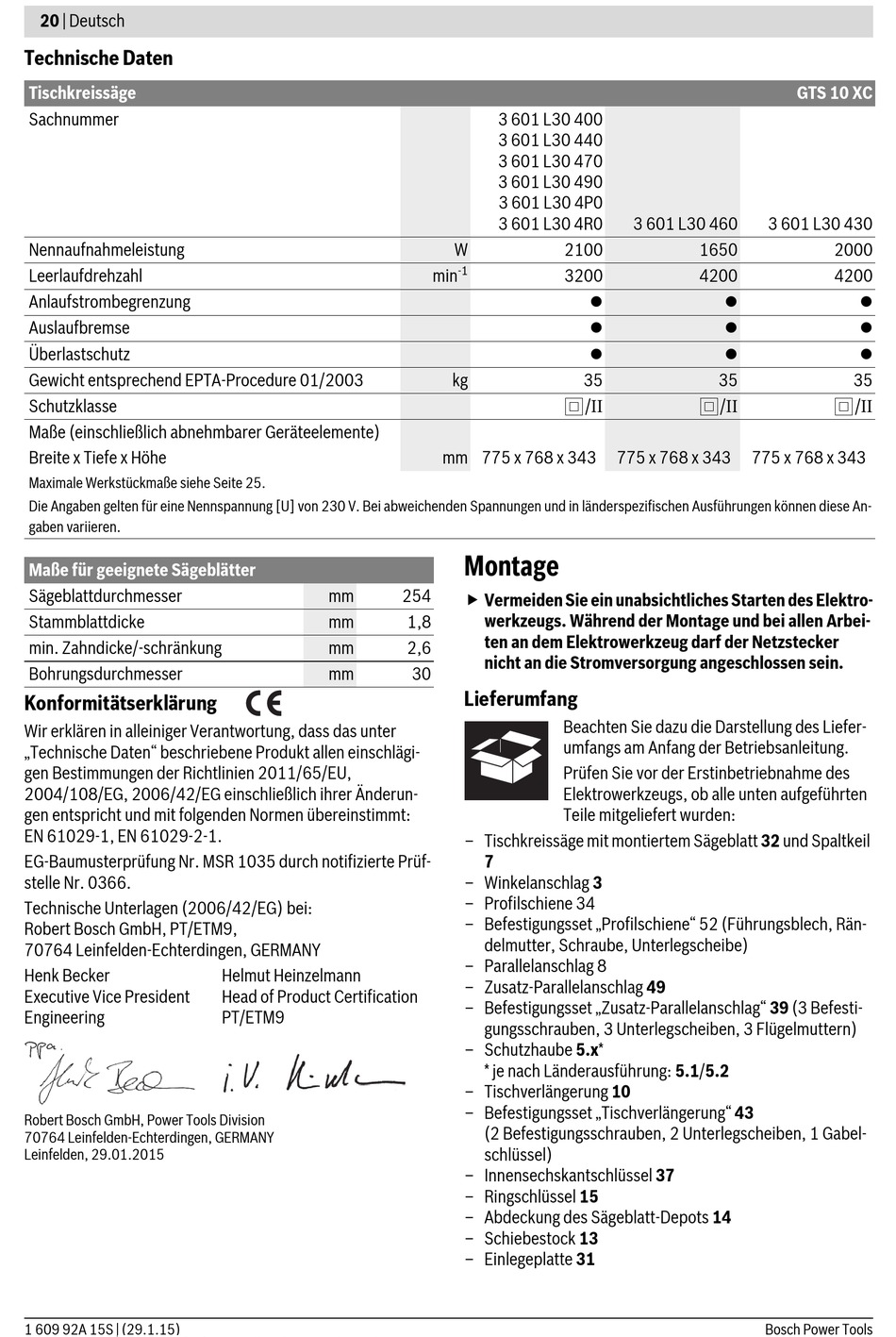

Technische Daten - Bosch GTS 10 XC Professional Originalbetriebsanleitung

20 | Deutsch

Technische Daten

Tischkreissäge
Sachnummer
Nennaufnahmeleistung
Leerlaufdrehzahl
Anlaufstrombegrenzung
Auslaufbremse
Überlastschutz
Gewicht entsprechend EPTA-Procedure 01/2003
Schutzklasse
Maße (einschließlich abnehmbarer Geräteelemente)
Breite x Tiefe x Höhe
Maximale Werkstückmaße siehe Seite 25.
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An-
gaben variieren.
Maße für geeignete Sägeblätter
Sägeblattdurchmesser
Stammblattdicke
min. Zahndicke/-schränkung
Bohrungsdurchmesser
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter
„Technische Daten" beschriebene Produkt allen einschlägi-
gen Bestimmungen der Richtlinien 2011/65/EU,
2004/108/EG, 2006/42/EG einschließlich ihrer Änderun-
gen entspricht und mit folgenden Normen übereinstimmt:
EN 61029-1, EN 61029-2-1.
EG-Baumusterprüfung Nr. MSR 1035 durch notifizierte Prüf-
stelle Nr. 0366.
Technische Unterlagen (2006/42/EG) bei:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Executive Vice President
Engineering
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 29.01.2015
1 609 92A 15S | (29.1.15)
mm
mm
mm
mm
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
3 601 L30 400
3 601 L30 440
3 601 L30 470
3 601 L30 490
3 601 L30 4P0
3 601 L30 4R0
W 2100
-1
min 3200
kg
mm 775 x 768 x 343
Montage
254
 Vermeiden Sie ein unabsichtliches Starten des Elektro-
werkzeugs. Während der Montage und bei allen Arbei-
1,8
ten an dem Elektrowerkzeug darf der Netzstecker
2,6
nicht an die Stromversorgung angeschlossen sein.
30
Lieferumfang
Beachten Sie dazu die Darstellung des Liefer-
umfangs am Anfang der Betriebsanleitung.
Prüfen Sie vor der Erstinbetriebnahme des
Elektrowerkzeugs, ob alle unten aufgeführten
Teile mitgeliefert wurden:
– Tischkreissäge mit montiertem Sägeblatt 32 und Spaltkeil
7
– Winkelanschlag 3
– Profilschiene 34
– Befestigungsset „Profilschiene" 52 (Führungsblech, Rän-
delmutter, Schraube, Unterlegscheibe)
– Parallelanschlag 8
– Zusatz-Parallelanschlag 49
– Befestigungsset „Zusatz-Parallelanschlag" 39 (3 Befesti-
gungsschrauben, 3 Unterlegscheiben, 3 Flügelmuttern)
– Schutzhaube 5.x*
* je nach Länderausführung: 5.1/5.2
– Tischverlängerung 10
– Befestigungsset „Tischverlängerung" 43
(2 Befestigungsschrauben, 2 Unterlegscheiben, 1 Gabel-
schlüssel)
– Innensechskantschlüssel 37
– Ringschlüssel 15
– Abdeckung des Sägeblatt-Depots 14
– Schiebestock 13
– Einlegeplatte 31
3 601 L30 460
1650
4200
 
 
 
35 35
/II /II
775 x 768 x 343 775 x 768 x 343
GTS 10 XC
3 601 L30 430
2000
4200



35
/II
